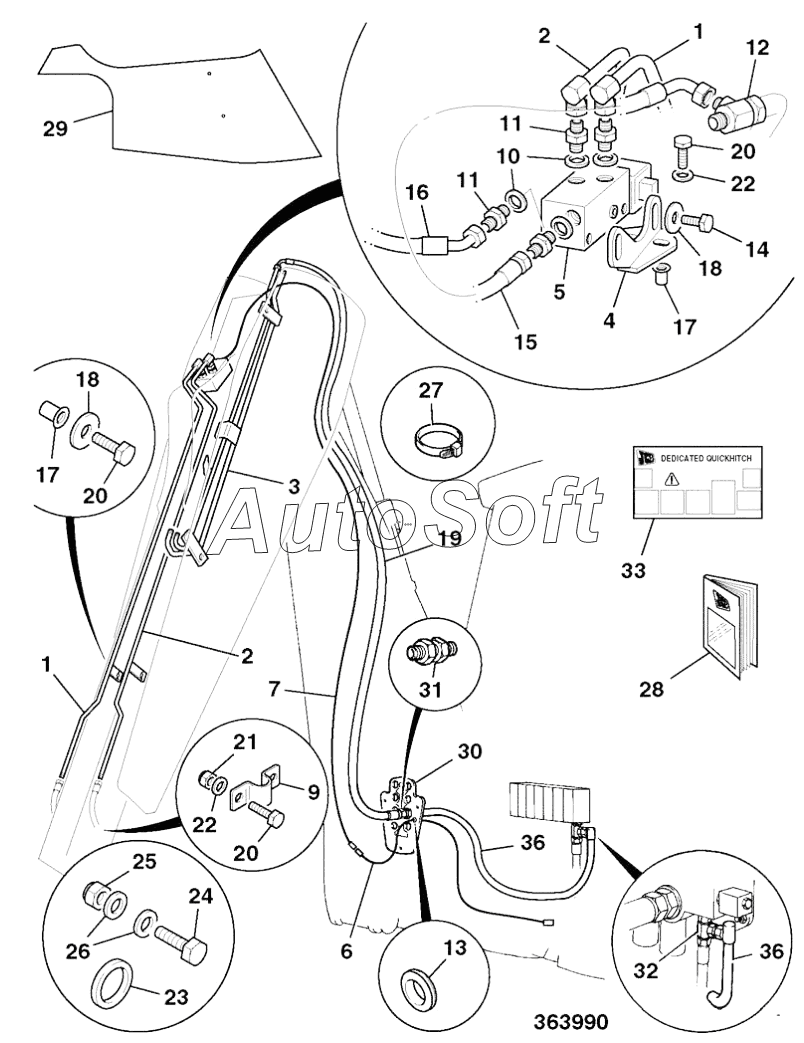

Каталог запасных частей к технике: JCB 4CX (2015). CIRCUIT, AUXILIARY BACKHOE EXTRADIG DIPPER, QUICKHITCH INSTALLATION
29
20
20
20
21
22
22
23
24
25
26
27
28
28
28
28
19
30
30
30
30
31
32
33
34
35
36
36
37
9
1
1
2
2
3
4
5
6
7
10
11
11
12
13
14
15
16
17
17
18
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***7 | Pipe Dipper, near side dedicated quickhitch | |
| 10 | 1***1 | Washer Bonded | |
| 11 | 1***2 | Adapter | |
| 12 | 8***8 | Adapter Tee | |
| 13 | 2***6 | Grommet | |
| 14 | 1***Z | Setscrew | |
| 15 | 6***0 | Hose | |
| 16 | 6***0 | Hose | |
| 17 | 8***6 | Nut Rivet | |
| 18 | 1***Z | Washer | |
| 19 | 6***0 | Hose | |
| 2 | 3***8 | Pipe Dipper, offside dedicated quickhitch | |
| 20 | 1***Z | Setscrew | |
| 21 | 1***Z | Nut | |
| 22 | 1***Z | Washer | |
| 23 | 8***9 | Washer | |
| 24 | 1***Z | Bolt | |
| 25 | 1***Z | Nut | |
| 26 | 1***Z | Washer | |
| 27 | 8***2 | Tie Cable | |
| 28 | 9***9 | Book fitting instructions | |
| 28 | 9***3 | Book hyd Q/H instructions mainframe | |
| 29 | 8***9 | Decal drilling template | |
| 3 | 1***0 | Pipe assembly q.hitch | |
| 30 | 3***5 | Plate bulkhead, kingpost sideshift 3CX & 4CX | |
| 30 | 3***1 | Plate bulkhead sideshift kingpost | |
| 31 | 8***3 | Adapter | |
| 32 | 8***1 | Adapter Tee | |
| 33 | 8***8 | Decal dedicated quickhitch | |
| 34 | 6***0 | Hose | |
| 35 | 8***4 | Adapter tee | |
| 36 | 6***0 | Hose | |
| 37 | 9***2 | Harness Ded Q H extension | |
| 4 | 3***7 | Bracket valve mounting | |
| 5 | 2***8 | Valve solenoid, q.hitch | |
| 5A | 2***4 | Valve solenoid | |
| 5B | 2***5 | Coil | |
| 6 | 7***7 | Harness hyd quickhitch | |
| 7 | 7***8 | Harness hyd quickhitch | |
| 9 | 8***3 | Clamp hose hyd quickhitch | |
| A | 9***0 | Attachment Kit, Hyd quickhitch | |
| B | 9***9 | Kit-installation Q.H mainframe |
