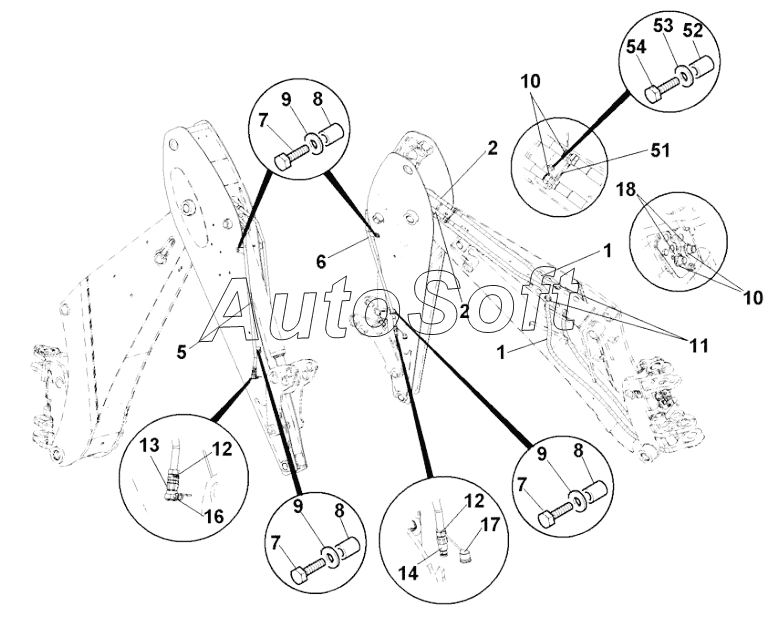

Каталог запасных частей к технике: JCB 4CX (2015). HOSE AND PIPEWORK AUXILIARY FIXED DIPPER 14', BI-DIR
1
1
2
2
5
6
7
7
7
8
8
8
9
9
9
10
10
11
12
12
13
14
16
17
18
51
52
53
54
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***5 | Hose | |
| 2 | 6***0 | Hose | |
| 5 | 3***5 | Pipe assembly L.H. single pipe | |
| 6 | 3***2 | Pipe assembly R.H. single pipe | |
| 7 | 1***Z | Setscrew | |
| 8 | 8***9 | Nut Rrivet | |
| 9 | 1***Z | Washer | |
| 10 | 1***Z | Nut BACKNUT | |
| 11 | 8***4 | Ferrule Rubber | |
| 12 | 2***6 | O-Ring supplied with adapters | |
| 13 | 4***9 | Coupling Female | |
| 14 | 4***0 | Coupling Quick Release | |
| 16 | 8***2 | Cap flip top protection | |
| 17 | 9***1 | Cap coupling cap | |
| 18 | 1***Z | Washer Lock, Internal Teeth | |
| 51 | 3***4 | Plate hose support | |
| 52 | 8***9 | Nut Rrivet | |
| 53 | 8***7 | Washer Plain | |
| 54 | 1***Z | Capscrew |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
