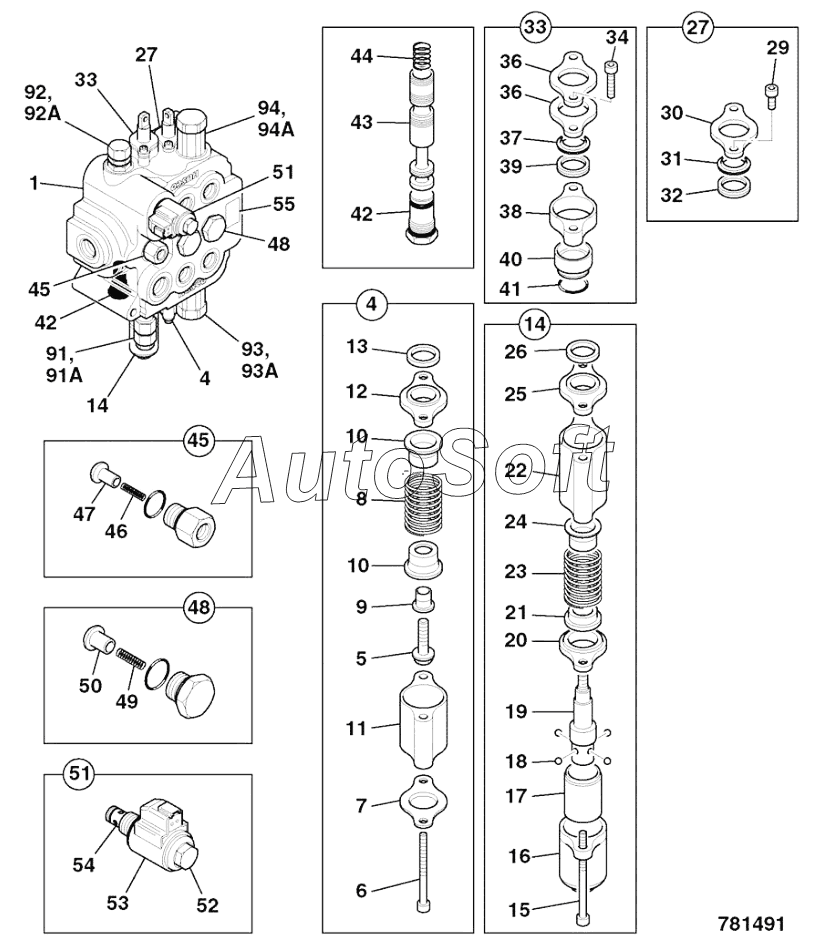

Каталог запасных частей к технике: JCB 4CX (2015). VALVE-LOADER 2 SPOOL FLOAT DETAILS, GEAR PUMP (From: M0964125, To:)
48
48
32
33
33
34
36
36
37
38
39
40
41
42
42
43
44
45
45
31
51
51
52
53
54
91
92
93
94
17
4
4
5
6
7
8
9
10
10
11
12
13
14
14
15
16
1
18
19
20
21
22
23
24
25
26
27
27
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***6 | Valve 2 spool loader float | |
| 10 | 2***1 | Retainer Spring | |
| 11 | 2***1 | Spacer | |
| 12 | 2***2 | Plate Seal | |
| 13 | 2***8 | Seal | |
| 14 | 2***2 | Kit-spool end | |
| 15 | 2***2 | Capscrew | |
| 16 | 2***9 | Cap Spool | |
| 17 | 2***2 | Sleeve | |
| 18 | 2***1 | Ball 5mm | |
| 19 | 2***3 | Spool End Assembly Detent | |
| 20 | 2***4 | Plate seal | |
| 21 | 2***5 | Retainer Spring | |
| 22 | 2***5 | Spacer | |
| 23 | 2***8 | Sleeve | |
| 24 | 2***1 | Retainer Spring | |
| 25 | 2***2 | Plate Seal | |
| 26 | 2***8 | Seal | |
| 27 | 2***0 | Kit std spool gland | |
| 29 | 2***1 | Screw | |
| 30 | 2***8 | Plate seal | |
| 31 | 2***1 | Wiper Seal | |
| 32 | 2***8 | Seal | |
| 33 | 2***9 | Kit float spool gland | |
| 34 | 2***9 | Screw | |
| 36 | 2***8 | Plate seal | |
| 37 | 2***1 | Wiper Seal | |
| 38 | 2***9 | Spacer | |
| 39 | 2***8 | Seal | |
| 4 | 2***1 | Kit-spool cap | |
| 40 | 2***8 | Housing Seal | |
| 41 | 2***7 | O-Ring | |
| 42 | 2***2 | Plug | |
| 43 | N***t | None serviced part | |
| 44 | 2***9 | Spring | |
| 45 | 2***4 | Kit-plug | |
| 48 | 2***6 | Kit-anti-cavitation | |
| 5 | 2***4 | Screw Spring Retainer | |
| 51 | 2***7 | Solenoid Unloader Assembly | |
| 52 | 2***6 | Nut Coil Retainer | |
| 53 | 2***8 | Coil | |
| 54 | N***t | None serviced part | |
| 6 | 2***7 | Capscrew | |
| 7 | 2***6 | Plate Seal | |
| 8 | 2***0 | Spring | |
| 9 | 2***5 | Spacer | |
| 91 | 2***9 | Valve Assembly Main Relief | |
| 91A | 2***2 | Kit-repair relief valve | |
| 92 | 2***4 | Kit Unloading Pilot Assembly | |
| 92A | 2***3 | Kit-seal unloader pilot valve | |
| 93 | 2***5 | Valve Relief | |
| 93A | 2***5 | Kit ARV service kit | |
| 94 | 2***6 | Valve Relief | |
| 94A | 2***5 | Kit ARV service kit |
