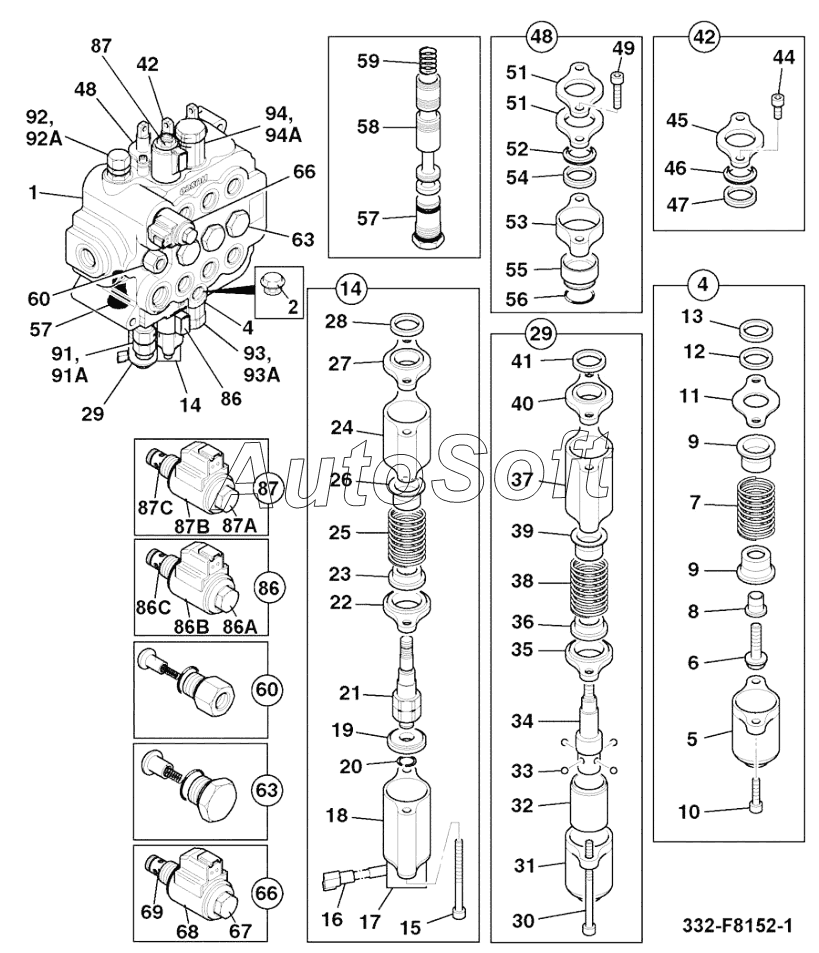

Каталог запасных частей к технике: JCB 4CX (2015). VALVE-LOADER 3 SPOOL FLOAT AND RESET DETAILS, GEAR PUMP (From: M1618463, To:)
53
66
66
63
63
60
60
59
58
57
57
56
55
54
67
52
51
51
49
48
48
47
46
45
44
42
42
94
93
92
91
41
87
87
86
86
69
68
12
21
20
19
18
17
16
15
14
14
13
22
11
10
9
9
8
7
6
5
4
4
2
31
40
39
38
37
36
35
34
33
32
1
30
29
29
28
27
26
25
24
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***2 | Valve Loader, 3Spool Float & Reset | |
| 10 | 2***0 | Screw cap | |
| 11 | 2***8 | Plate seal | |
| 12 | 2***4 | Wiper | |
| 13 | 2***8 | Seal | |
| 14 | 2***1 | Valve | |
| 15 | 2***0 | Screw Soc. HD cap screw | |
| 16 | 2***3 | Clip magnet plug retainer | |
| 17 | 2***2 | Coil 12v | |
| 18 | 2***5 | Spacer | |
| 19 | 2***8 | Spacer clapper | |
| 2 | 1***3 | Plug Blanking | |
| 20 | 2***9 | Circlip retaining ring | |
| 21 | 2***7 | Spacer spool end | |
| 22 | 2***6 | Plate seal | |
| 23 | 2***5 | Retainer Spring | |
| 24 | 2***5 | Spacer | |
| 25 | 2***1 | Spring | |
| 26 | 2***1 | Retainer Spring | |
| 27 | 2***2 | Plate Seal | |
| 28 | 2***8 | Seal | |
| 29 | 2***2 | Kit-spool end | |
| 30 | 2***2 | Capscrew | |
| 31 | 2***9 | Cap Spool | |
| 32 | 2***2 | Sleeve | |
| 33 | 2***1 | Ball 5mm | |
| 34 | 2***3 | Spool End Assembly Detent | |
| 35 | 2***4 | Plate seal | |
| 36 | 2***5 | Retainer Spring | |
| 37 | 2***5 | Spacer | |
| 38 | 2***9 | Spring | |
| 39 | 2***1 | Retainer Spring | |
| 4 | 2***1 | Kit spool cap assembly | |
| 40 | 2***2 | Plate Seal | |
| 41 | 2***8 | Seal | |
| 42 | 2***0 | Kit std spool gland | |
| 44 | 2***1 | Screw | |
| 45 | 2***8 | Plate seal | |
| 46 | 2***1 | Wiper Seal | |
| 47 | 2***8 | Seal | |
| 48 | 2***9 | Kit float spool gland | |
| 49 | 2***9 | Screw | |
| 5 | 2***9 | Cap Spool | |
| 51 | 2***8 | Plate seal | |
| 52 | 2***1 | Wiper Seal | |
| 53 | 2***9 | Spacer | |
| 54 | 2***8 | Seal | |
| 55 | 2***8 | Housing Seal | |
| 56 | 2***7 | O-Ring | |
| 57 | 2***2 | Plug | |
| 58 | N***t | None serviced part | |
| 59 | 2***9 | Spring | |
| 6 | 2***4 | Screw Spring Retainer | |
| 60 | 2***4 | Kit-plug | |
| 63 | 2***6 | Kit-anti-cavitation | |
| 66 | 2***7 | Solenoid Unloader Assembly | |
| 67 | 2***6 | Nut Coil Retainer | |
| 68 | 2***8 | Coil | |
| 69 | N***. | None serviced part | |
| 7 | 2***0 | Spring | |
| 8 | 2***6 | Spacer | |
| 86 | 3***2 | Valve assembly | |
| 86A | 3***1 | Valve solenoid body | |
| 86B | 3***5 | Coil solenoid valve | |
| 86C | 2***6 | Nut Coil Retainer | |
| 87 | 3***4 | Valve assembly | |
| 87A | 3***3 | Valve solenoid body | |
| 87B | 3***5 | Coil solenoid valve | |
| 87C | 2***6 | Nut Coil Retainer | |
| 9 | 2***1 | Retainer Spring | |
| 91 | 2***9 | Valve Assembly Main Relief | |
| 91A | 2***2 | Kit-repair relief valve | |
| 92 | 2***4 | Kit Unloading Pilot Assembly | |
| 92A | 2***3 | Kit-seal unloader pilot valve | |
| 93 | 2***5 | Valve Relief | |
| 93A | 2***5 | Kit ARV service kit | |
| 94 | 2***6 | Valve Relief | |
| 94A | 2***5 | Kit ARV service kit |
