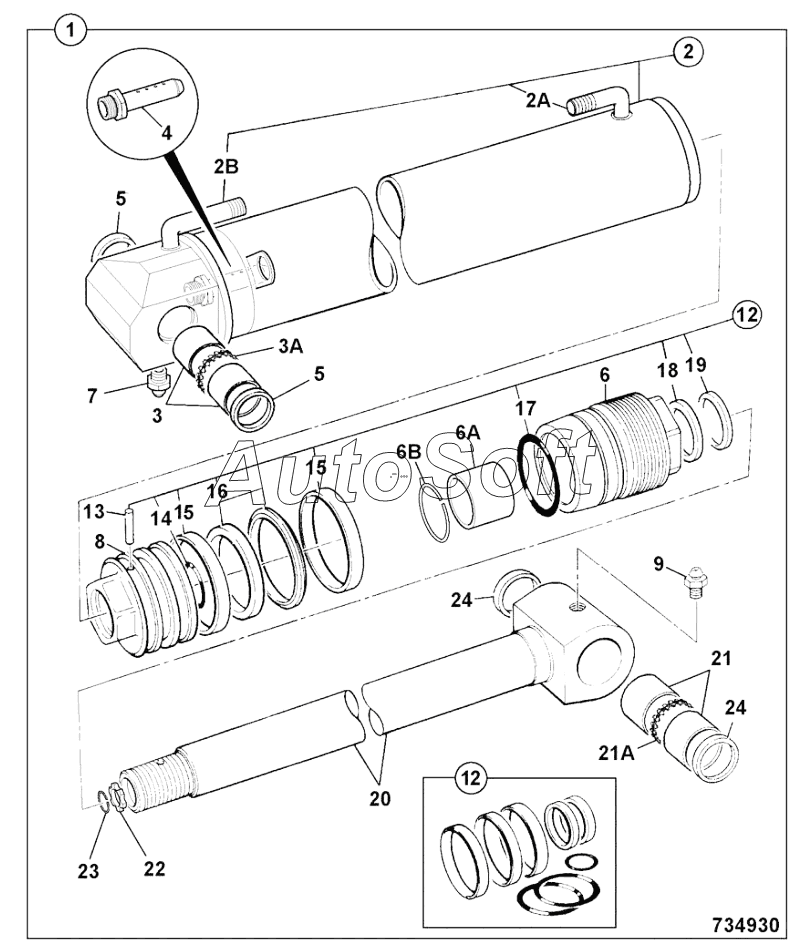

Каталог запасных частей к технике: JCB 4CX (2015). RAM, BOOM STANDARD LIFT,14'EXC END DAMPED,110MM CYL X 60MM ROD (From:, To: 4-FEB-2005)
1
1
1
1
2
3
4
5
5
6
7
8
9
12
12
13
14
15
15
16
17
18
19
20
21
22
23
24
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***4 | Ram assembly | |
| 1 | 5***8 | Ram assembly, boom end damped | |
| 12 | 9***0 | Kit-seal | |
| 13 | 8***0 | Dowel | |
| 14 | 2***6 | O-Ring | |
| 15 | 2***0 | Ring Back Up | |
| 16 | 2***9 | Seal Piston Head | |
| 17 | 2***4 | O-Ring | |
| 18 | 2***8 | Seal | |
| 19 | 2***8 | Seal wiper | |
| 2 | 5***3 | Cylinder boom, end-damped | |
| 20 | 5***5 | Rod piston, assy | |
| 21 | 8***6 | Bearing Liner | |
| 21A | 5***9 | Spacer | |
| 22 | 5***1 | Collar orifice restrictor end damping | |
| 23 | 8***8 | Circlip internal | |
| 24 | 8***6 | Seal Pivot Pin | |
| 2A | N***t | None serviced part | |
| 2B | N***t | None serviced part | |
| 3 | 8***6 | Bearing Liner | |
| 3A | 5***9 | Spacer | |
| 4 | 5***2 | Probe end damping | |
| 5 | 8***6 | Seal Pivot Pin | |
| 6 | 5***6 | Kit-end cap Service | |
| 6A | N***t | None serviced part | |
| 6B | n***y | not fitted to this assembly | |
| 7 | 1***1 | Nipple Grease | |
| 8 | 5***3 | Head piston | |
| 9 | 1***1 | Nipple Grease |
