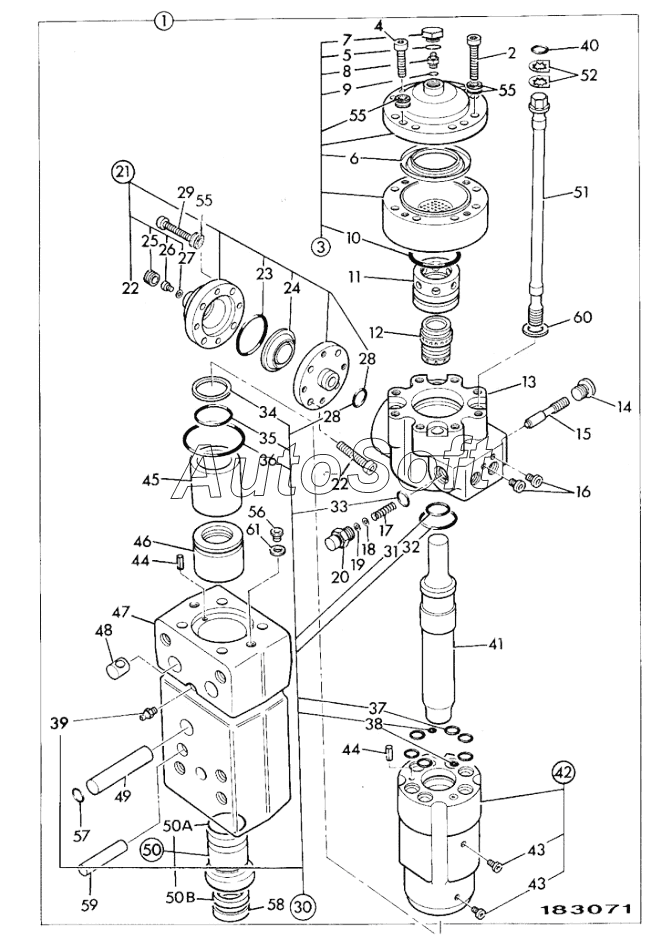

Каталог запасных частей к технике: JCB 4CX (2015). BREAKER, DETAILS HAMMERMASTER 260 MK2
42
42
50
49
48
47
46
45
44
44
43
43
42
42
41
40
39
38
37
36
56
56
62
62
62
62
61
60
59
59
59
59
58
57
35
56
56
55
55
55
54
53
52
51
9
17
16
15
14
13
12
11
10
18
8
7
6
5
4
3
2
26
34
33
32
31
30
29
28
28
27
1
25
24
23
22
22
21
20
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | B***r | Breaker hammermaster | |
| 10 | 9***2 | O-Ring | |
| 11 | 9***2 | Cover distributor | |
| 12 | 9***1 | Distributor | |
| 13 | 9***3 | Housing valve | |
| 14 | 9***6 | Plug Flange | |
| 15 | 9***7 | Spool pressure adjusting | |
| 16 | 9***2 | Plug Flange | |
| 17 | 9***9 | Spring | |
| 18 | 9***9 | Shim | |
| 19 | 9***1 | Shim | |
| 2 | 9***7 | Hex. Soc. Screw | |
| 20 | 9***2 | Cap spring | |
| 21 | 9***2 | Accumulator assembly high pressure | |
| 22 | 9***0 | Capscrew | |
| 23 | N***. | Not required use only 903/05629. | |
| 24 | 9***9 | Diaphragm | |
| 25 | 9***0 | Plug Shield | |
| 26 | 9***0 | Plug Filling | |
| 27 | 9***1 | Seal | |
| 28 | 9***6 | O-Ring | |
| 29 | 9***8 | Capscrew | |
| 3 | 9***1 | Accumulator assembly low pressure | |
| 30 | 9***2 | Kit-seal | |
| 31 | 9***8 | Seal | |
| 32 | 9***9 | O-Ring | |
| 33 | 9***5 | Seal | |
| 34 | 9***1 | Seal | |
| 35 | 9***2 | Seal wiper | |
| 36 | 9***3 | Seal | |
| 37 | 9***4 | O-Ring | |
| 38 | 9***5 | O-Ring | |
| 39 | 1***2 | Nipple Grease | |
| 4 | 9***8 | Capscrew | |
| 40 | 9***6 | O-Ring | |
| 41 | 9***5 | Piston | |
| 42 | 9***4 | Cylinder | |
| 42 | 9***4 | Cylinder | |
| 43 | 9***8 | Plug | |
| 44 | 9***4 | Pin dowel | |
| 45 | 9***8 | Ring thrust | |
| 46 | 9***7 | Bush upper tool | |
| 47 | 9***6 | Head front | |
| 48 | 9***3 | Nut | |
| 49 | 9***9 | Pin retaining | |
| 5 | 9***2 | O-Ring | |
| 50 | 9***4 | Bush lower tool | |
| 50A | 9***3 | O-Ring | |
| 50B | 9***3 | Seal wiper | |
| 51 | 9***0 | Rod tie | |
| 52 | 9***7 | Plate lock | |
| 53 | 9***4 | Plug flange | |
| 54 | 9***6 | O-Ring | |
| 55 | 9***9 | Washer Lock | |
| 56 | 9***7 | Plug Flange | |
| 56 | 9***4 | Plug flange | |
| 57 | 9***6 | O-Ring | |
| 58 | 9***9 | Plug dust | |
| 59 | 9***2 | Pin locking | |
| 59 | 9***4 | Pin split | |
| 6 | 9***1 | Diaphragm | |
| 60 | 9***0 | Washer | |
| 61 | 9***5 | Washer lock | |
| 62 | 9***8 | Plug Flange | |
| 62 | 9***6 | Plug | |
| 7 | 9***0 | Plug Shield | |
| 8 | 9***0 | Plug Filling | |
| 9 | 9***1 | Seal |
