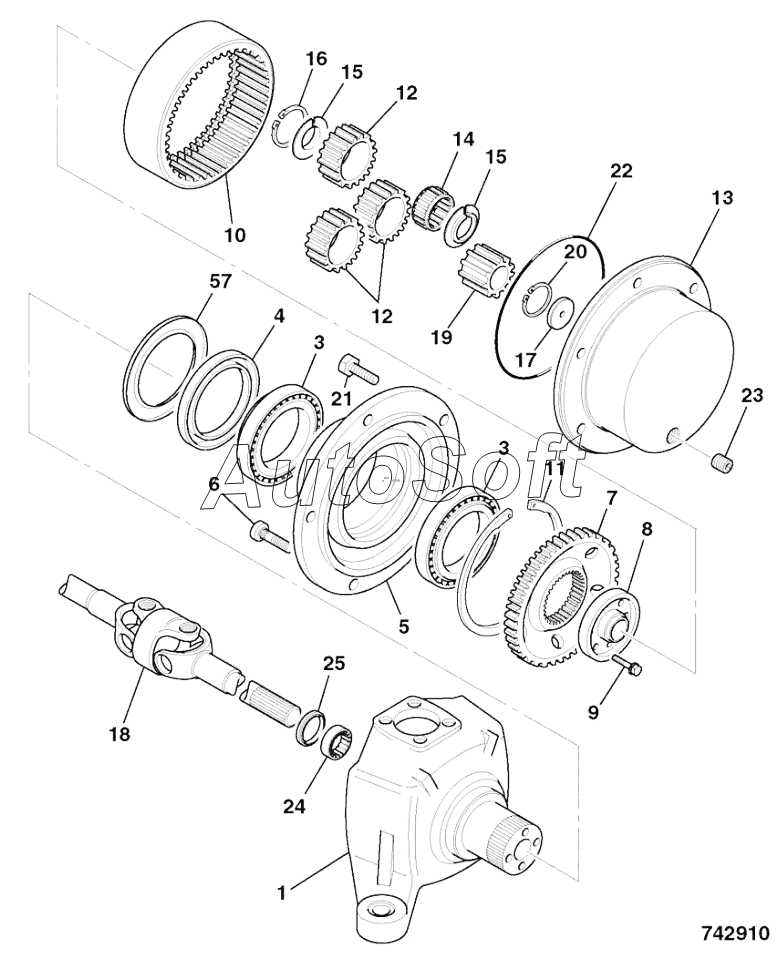

Каталог запасных частей к технике: JCB 4CX (2015). 458/10347 HUB AND DRIVESHAFT ASSEMBLY
1
3
3
4
5
6
7
8
9
10
11
12
12
13
14
15
15
16
17
18
18
18
18
19
20
21
22
23
24
25
57
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***0 | Joint knuckle swivel | |
| 10 | 4***5 | Gear Annulus Ring | |
| 11 | 8***0 | Circlip Internal Square Section | |
| 12 | 4***6 | Gear Planet | |
| 13 | 4***1 | Carrier planetary hub | |
| 14 | 9***0 | Bearing Roller, Double Row | |
| 15 | 8***9 | Circlip | |
| 16 | 2***4 | Circlip | |
| 17 | 4***8 | Pad Thrust | |
| 18 | 9***9 | Shaft drive | |
| 18 | 9***3 | Shaft drive | |
| 18A | 9***1 | Kit-spider | |
| 19 | 4***3 | Gear Sun | |
| 20 | 8***4 | Circlip External | |
| 21 | 1***Z | Bolt Coated | |
| 22 | 8***6 | O-Ring | |
| 23 | 8***5 | Plug tapered | |
| 24 | 9***0 | Bearing Needle Roller | |
| 25 | 9***7 | Seal | |
| 3 | 9***3 | Bearing Taper Roller | |
| 4 | 9***3 | Seal - Cassette | |
| 5 | 4***6 | Carrier Wheel Bearing 5 Stud | |
| 57 | 4***3 | Cover Plate Hub Seal | |
| 6 | 8***3 | Stud Wheel | |
| 7 | 4***2 | Carrier annulus ring | |
| 8 | 4***3 | Plate retaining | |
| 9 | 8***5 | Bolt verbus ripp | |
| A | 4***7 | Hub assembly hub and driveshaft |
