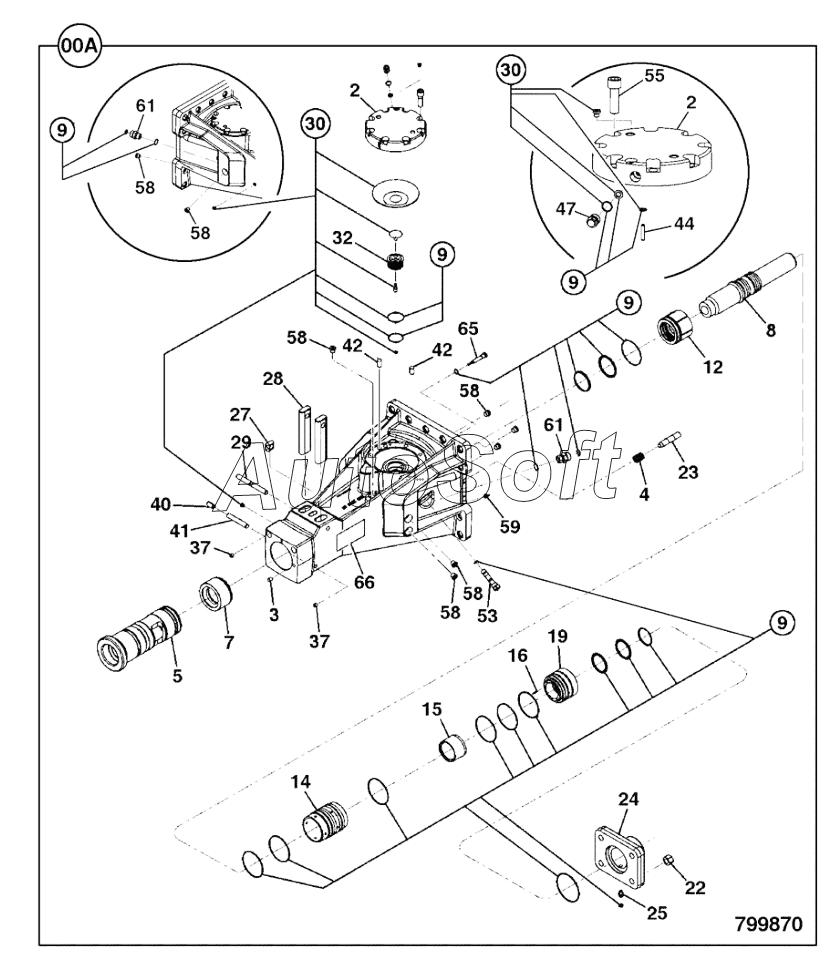

Каталог запасных частей к технике: JCB 4CX (2015). ROCKBREAKER, HM385Q COMPONENTS
53
30
30
32
37
37
40
41
42
42
42
42
42
42
44
47
29
55
55
55
55
58
58
58
58
58
58
59
61
61
65
66
67
15
2
2
3
4
5
7
8
9
9
9
9
9
12
14
1
16
19
22
23
24
25
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | R***r | Rockbreaker | |
| 2 | 3***8 | Housing Accumulator | |
| 3 | 3***2 | Plug | |
| 4 | 3***3 | Insert thread | |
| 5 | 3***9 | Bush | |
| 7 | 3***3 | Stop ring | |
| 8 | 3***7 | Piston | |
| 9 | 3***5 | Kit-repair Breaker | |
| 12 | 3***9 | Guide piston | |
| 14 | 3***1 | Liner | |
| 15 | 3***3 | Valve main | |
| 16 | 3***1 | Plunger | |
| 19 | 3***2 | Housing seal | |
| 22 | 3***3 | Nut | |
| 23 | 3***6 | Stud | |
| 24 | 3***8 | Bracket end piece | |
| 25 | 3***0 | Valve check complete | |
| 27 | 3***5 | Buffer lock | |
| 28 | 3***7 | Retainer Tool | |
| 29 | 3***9 | Pin lock | |
| 30 | 3***0 | Kit-repair accumulator | |
| 32 | 3***6 | Seat diaphragm support | |
| 37 | 3***6 | Plug | |
| 40 | 8***2 | Pin spring | |
| 41 | 3***8 | Pin parallel | |
| 42 | 3***0 | Pin parallel | |
| 42 | 3***8 | Pin . | |
| 44 | 3***1 | Pin parallel | |
| 47 | 3***1 | Valve charge | |
| 53 | 3***0 | Restrictor | |
| 55 | 3***6 | Capscrew | |
| 55 | 3***6 | Capscrew . | |
| 58 | 3***3 | Plug hex socket | |
| 59 | 8***5 | Nipple grease | |
| 61 | 1***6 | Adaptor | |
| 65 | 3***8 | Pin lock | |
| 66 | 8***6 | Decal | |
| 67 | 8***3 | Label pump flow/rpm |
