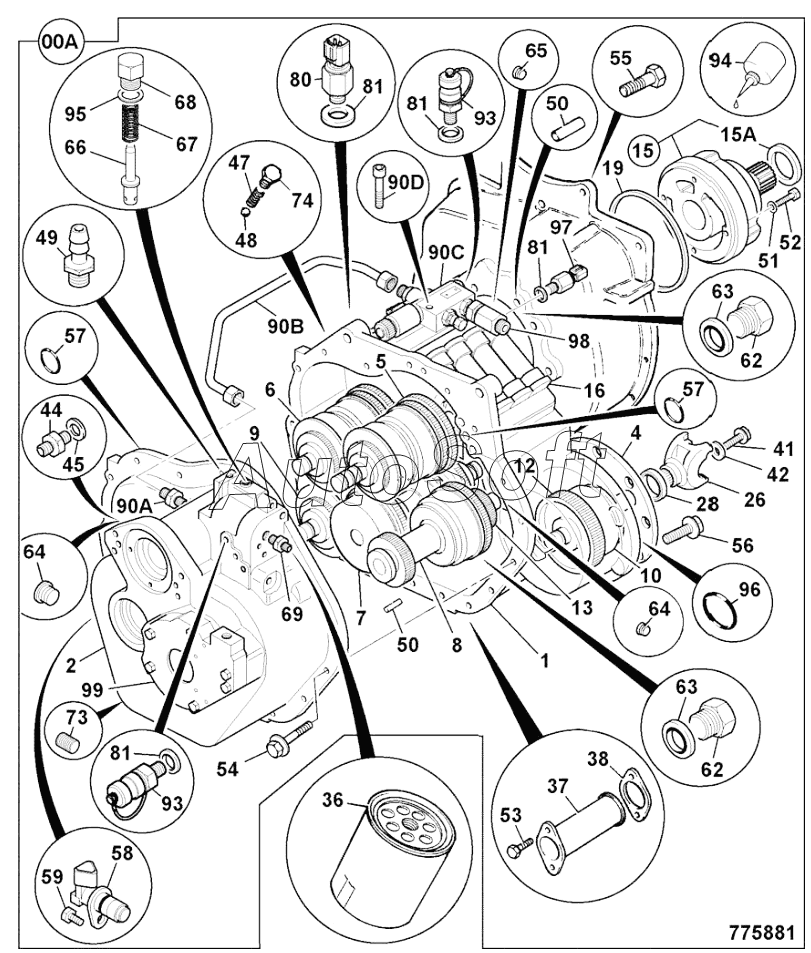

Каталог запасных частей к технике: JCB 4CX (2015). 442/27500, AWS, 6SP EXTERNAL COMPONENTS LUC
62
62
73
69
68
67
66
65
64
64
63
63
74
59
58
57
57
56
55
54
53
52
80
80
80
80
80
80
80
80
80
81
81
81
81
93
93
94
95
96
97
98
99
7
16
16
15
13
12
10
9
8
16
16
6
5
4
3
2
1
19
26
28
36
37
38
41
42
44
45
47
48
49
50
50
51
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***8 | Casing front, PS760, LUC 6 speed | |
| 10 | 4***8 | Shaft assembly 4WD clutch | |
| 12 | 4***0 | Gear plate carrier | |
| 13 | 4***5 | Gear | |
| 15 | 2***2 | Pump Assembly Transmission | |
| 15A | 9***6 | Seal Transmission Pump | |
| 16 | 4***9 | Valve | |
| 16 | 4***0 | Valve assembly | |
| 19 | 8***1 | Seal Rear | |
| 2 | 4***9 | Casing rear | |
| 26 | 4***7 | Yoke Coupling | |
| 28 | 9***2 | Seal Triple Lip | |
| 3 | 4***0 | Housing flywheel LUC | |
| 36 | 5***6 | Element transmission filter | |
| 37 | 3***0 | Strainer Suction | |
| 38 | 8***7 | Gasket | |
| 4 | 4***4 | Cover 4wd clutch | |
| 41 | 8***8 | Screw | |
| 42 | 8***3 | Washer | |
| 44 | 1***7 | Adapter | |
| 45 | 1***8 | Washer Bonded | |
| 47 | 8***2 | Spring | |
| 48 | 4***9 | Poppet | |
| 49 | 4***1 | Adapter | |
| 5 | 4***6 | Clutch assembly input, LUC | |
| 50 | 4***1 | Dowel | |
| 51 | 8***1 | Washer Copper | |
| 52 | 1***Z | Bolt | |
| 53 | 1***Z | Screw | |
| 54 | 1***1 | Screw | |
| 55 | 1***9 | Screw | |
| 56 | 1***8 | Bolt | |
| 57 | 8***2 | O-Ring | |
| 58 | 7***3 | Sensor Engine/Transmission Speed. | |
| 59 | 1***Z | Screw | |
| 6 | 4***6 | Clutch reverser assembly | |
| 62 | 8***7 | Plug Filler | |
| 63 | 1***1 | Washer Bonded | |
| 64 | 8***1 | Plug | |
| 65 | 8***3 | Plug | |
| 66 | 4***6 | Spool PMV | |
| 67 | 8***9 | Spring solenoid PMV | |
| 68 | 8***8 | Plug PMV | |
| 69 | 8***4 | Adapter | |
| 7 | 4***7 | Clutch mainshaft assembly | |
| 73 | 8***2 | Plug Taper | |
| 74 | 8***1 | Plug | |
| 8 | 4***8 | Clutch layshaft | |
| 80 | 7***9 | Switch oil pressure, colour id-red o/d white i/d | |
| 80 | 7***1 | Switch oil pressure | |
| 80 | 7***6 | Switch Oil Pressure | |
| 81 | 1***1 | Washer Bonded | |
| 9 | 4***9 | Clutch assembly | |
| 90A | 1***3 | Adapter | |
| 90B | 8***5 | Pipe assembly PS760, LUC | |
| 90C | 2***0 | Valve assembly, LUC | |
| 90D | 1***0 | Screw cap | |
| 93 | 4***0 | Adapter Pressure Test | |
| 94 | 4***2 | Gasket Multigasket | |
| 95 | 8***8 | Washer copper | |
| 96 | 8***4 | O-Ring | |
| 97 | 7***4 | Switch oil temperature | |
| 98 | 8***9 | Adapter for test point | |
| 99 | 4***0 | Brake assembly, park | |
| A | 4***0 | Gearbox assy | |
| A | 4***0 | Gearbox assembly |
