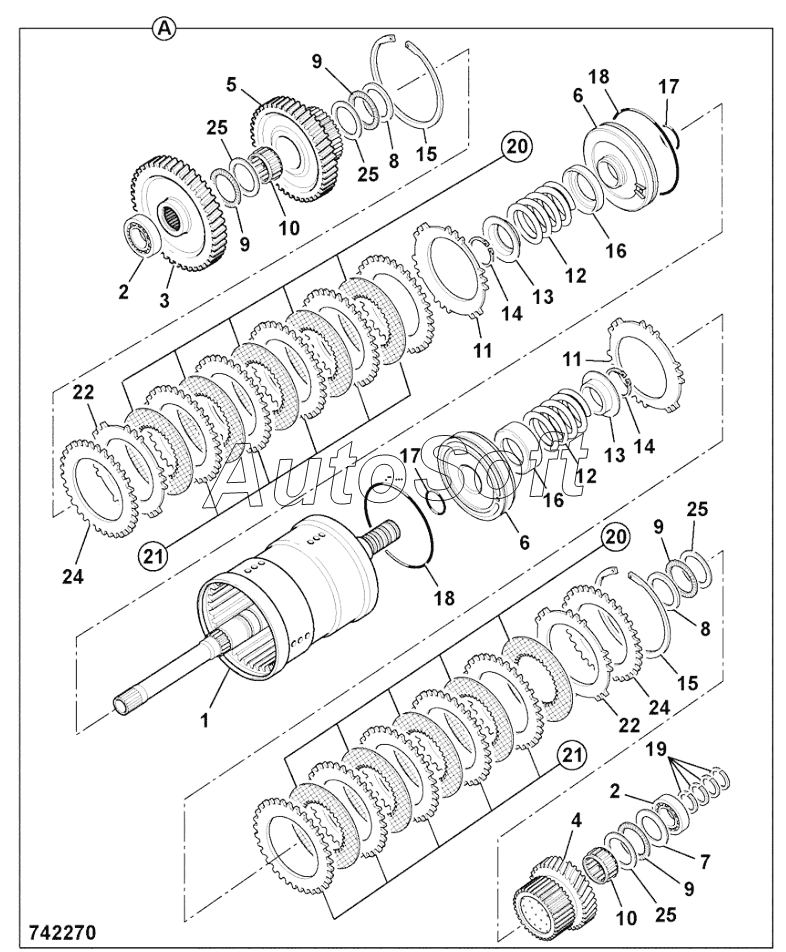

Каталог запасных частей к технике: JCB 4CX (2015). 459/10211 SHAFT ASSEMBLY INPUT CLUTCH, LUC
13
13
25
25
25
25
24
24
22
22
22
22
22
22
21
21
20
20
19
18
18
17
17
16
16
15
15
14
14
12
12
11
11
10
10
9
9
9
9
8
8
7
6
6
5
4
3
2
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***3 | Housing input clutch LUC | |
| 10 | 9***2 | Bearing needle roller | |
| 11 | 8***5 | Disc Spring, Spline | |
| 12 | 8***5 | Spring | |
| 13 | 8***6 | Washer Spring Retainer | |
| 14 | 8***6 | Circlip External | |
| 15 | 8***6 | Circlip internal | |
| 16 | 3***8 | Plate Oil Baffle | |
| 17 | 8***0 | O-Ring | |
| 18 | 8***1 | O-Ring | |
| 19 | 9***4 | Seal Ring | |
| 2 | 9***0 | Bearing | |
| 20 | 3***0 | Plate friction, clutch | |
| 21 | 3***6 | Plate counter, clutch | |
| 22 | 3***7 | Plate Pressure | |
| 22 | 3***0 | Plate pressure, clutch | |
| 24 | 3***9 | Plate Shim | |
| 25 | 8***6 | Washer Thrust Bevelled | |
| 3 | 4***7 | Gear input | |
| 4 | 4***8 | Housing input gear | |
| 5 | 4***9 | Housing input gear | |
| 6 | 4***6 | Piston | |
| 7 | 8***4 | Washer Thrust | |
| 8 | 8***5 | Washer Thrust | |
| 9 | 9***6 | Bearing Needle Thrust | |
| A | 4***1 | Shaft assembly input clutch, LUC |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
