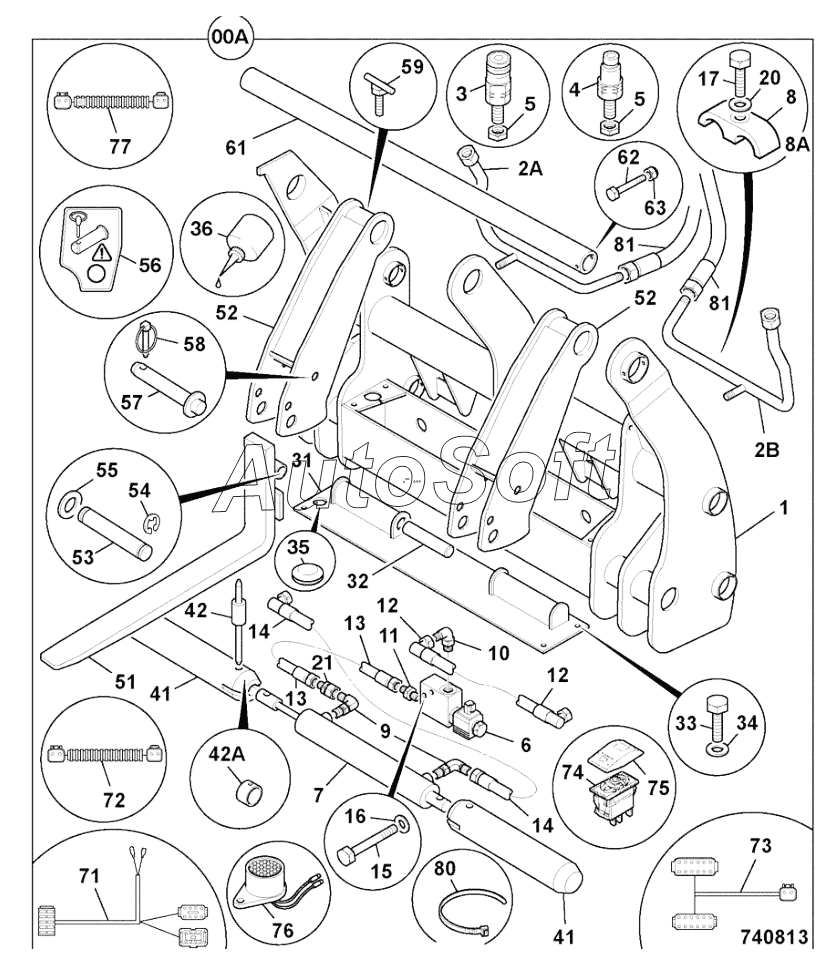

Каталог запасных частей к технике: JCB 4CX (2015). QUICKHITCH LOADER ELECTRIC/HYDRAULIC C/W FORKS (From:, To: M1621101)
1
1
1
1
3
4
5
5
6
7
8
9
10
11
12
12
13
13
14
14
15
16
17
20
21
31
32
33
34
35
36
41
41
42
51
52
52
53
54
55
55
55
55
56
57
58
59
61
62
63
71
71
71
71
72
73
74
75
76
77
80
81
81
81
81
81
81
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***5 | Frame quickhitch, loader Asia Pacific | |
| 1 | F***h | Frame quickhitch | |
| 10 | 8***8 | Adaptor elbow | |
| 11 | 1***1 | Adaptor | |
| 12 | 6***0 | Hose | |
| 13 | 6***0 | Hose | |
| 14 | 6***0 | Hose | |
| 15 | 1***Z | Screw | |
| 16 | 1***Z | Washer | |
| 17 | 1***Z | Setscrew | |
| 20 | 1***Z | Washer | |
| 21 | 8***5 | Restrictor adapter | |
| 21A | 1***Z | Washer Locking | |
| 2A | 3***4 | Pipe assembly, auxiliary | |
| 2B | 3***3 | Pipe assembly, auxiliary | |
| 3 | 4***6 | Coupling | |
| 31 | 3***7 | Cover plate | |
| 32 | 5***2 | Pin indicator nylon, red | |
| 33 | 1***Z | Setscrew | |
| 34 | 1***Z | Washer | |
| 35 | 2***3 | Grommet Blind | |
| 36 | 4***0 | Sealant | |
| 4 | 4***7 | Coupling | |
| 41 | 8***4 | Pin pivot | |
| 42 | 3***6 | Indicator peg | |
| 42A | 8***7 | Spacer indicator peg | |
| 5 | 1***Z | Nut backing | |
| 51 | 3***2 | Fork quickhitch loader | |
| 52 | 3***9 | Carrier fork loader quickhitch | |
| 53 | 8***6 | Pin pivot | |
| 54 | 8***9 | Clip E | |
| 55 | 3***8 | Washer | |
| 55 | 8***9 | Spacer | |
| 56 | 8***3 | Decal | |
| 57 | 1***2 | Pin pivot | |
| 58 | 8***0 | Pin linch | |
| 59 | 5***8 | Handle locking | |
| 6 | 2***3 | Valve solenoid | |
| 61 | 8***0 | Tube quickhitch pick up loader | |
| 62 | 1***Z | Bolt | |
| 63 | 1***Z | Nut lock | |
| 7 | 9***9 | Ram complete, quickhitch | |
| 71 | 3***6 | Harness quickhitch | |
| 71 | 7***3 | Harness quickhitch | |
| 72 | 7***2 | Harness link | |
| 73 | 7***4 | Harness quickhitch solenoid | |
| 74 | 7***8 | Switch | |
| 75 | 7***4 | Cover indicators switch decal | |
| 76 | 7***0 | Alarm pulse buzzer | |
| 77 | 7***6 | Harness link | |
| 8 | 3***7 | Clamp pipe | |
| 80 | 2***7 | Tie cable | |
| 81 | 3***1 | Hose | |
| 81 | 6***0 | Hose | |
| 8A | 8***3 | Spacer | |
| 9 | 8***9 | Adaptor Elbow | |
| A | 1***2 | Quickhitch loader, hydraulic c/w forks | |
| A | 1***0 | Quickhitch loader, hydraulic C/W forks, Asia Pacif |
