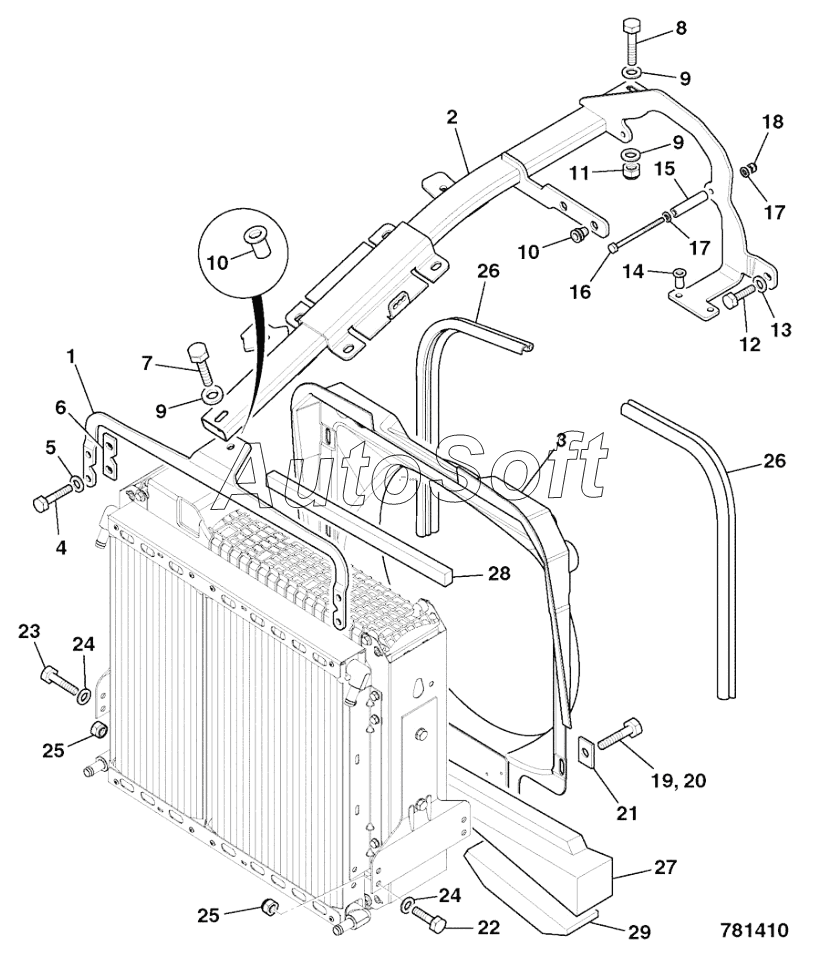

Каталог запасных частей к технике: JCB 4CX (2015). RADIATOR FITTINGS AND MOUNTINGS AWS BUILDS (From: M963679, To: M967723)
1
2
3
4
5
6
7
8
9
9
9
10
10
11
12
13
14
15
16
17
17
18
19
20
21
22
23
24
24
25
25
26
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***0 | Bracket centre beam mounting front | |
| 2 | 3***6 | Beam center mounting | |
| 3 | 3***5 | Cowling fan | |
| 4 | 1***Z | Setscrew | |
| 5 | 1***Z | Washer | |
| 6 | 3***8 | Plate spacer | |
| 7 | 1***Z | Setscrew | |
| 8 | 1***Z | Bolt | |
| 9 | 1***Z | Washer | |
| 10 | 8***5 | Nut | |
| 11 | 1***Z | Nut lock | |
| 12 | 1***Z | Setscrew | |
| 13 | 1***Z | Washer | |
| 14 | 8***0 | Nut rivet | |
| 15 | 8***5 | Spacer | |
| 16 | 1***Z | Bolt | |
| 17 | 1***Z | Washer | |
| 18 | 1***Z | Nut Self Lock | |
| 19 | 1***Z | Setscrew | |
| 20 | 1***Z | Setscrew | |
| 21 | 1***2 | Washer spreader | |
| 22 | 1***Z | Capscrew | |
| 23 | 1***Z | Capscrew | |
| 24 | 1***Z | Washer | |
| 25 | 1***Z | Nut lock | |
| 26 | 9***1 | Strip sealing | |
| 27 | 3***6 | Seal anti-recirculation bottom | |
| 28 | 3***6 | Seal anti-recirculation | |
| 29 | 3***9 | Seal anti-recirculation bottom |
