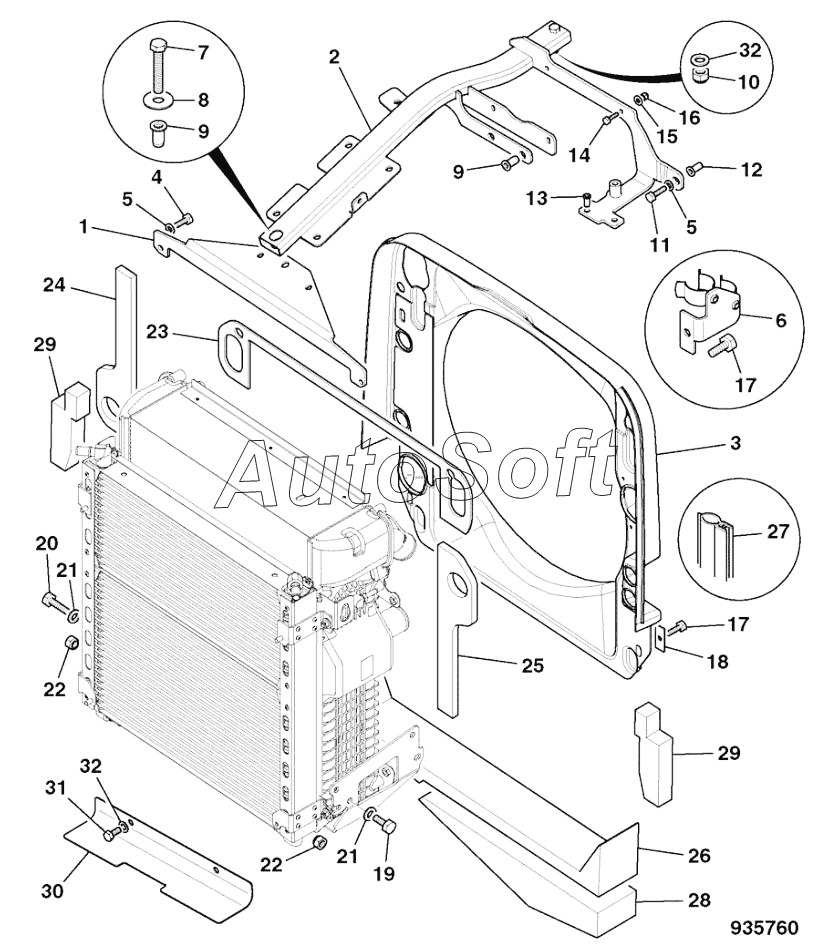

Каталог запасных частей к технике: JCB 4CX (2015). RADIATOR FITTINGS AND MOUNTINGS AWS TIER 3 CHARGE AIR COOLER BUILDS
17
17
32
32
31
30
29
29
28
27
26
25
24
23
22
22
21
21
20
19
18
1
16
15
14
13
12
11
10
9
9
8
7
6
5
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***3 | Bracket centre beam mounting front Aws CAC | |
| 2 | 1***4 | Beam centre mounting | |
| 3 | 3***3 | Cowling | |
| 4 | 1***Z | Setscrew | |
| 5 | 1***Z | Washer | |
| 6 | 1***3 | Clip hose | |
| 7 | 1***Z | Setscrew | |
| 8 | 1***Z | Washer | |
| 9 | 8***5 | Nut | |
| 10 | 1***Z | Nut lock | |
| 11 | 1***Z | Setscrew | |
| 12 | 8***4 | Nut Rivet | |
| 13 | 8***0 | Nut rivet | |
| 14 | 1***Z | Screw | |
| 15 | 1***Z | Washer | |
| 16 | 1***Z | Nut Self Lock | |
| 17 | 1***Z | Setscrew | |
| 18 | 1***2 | Washer spreader | |
| 19 | 1***Z | Capscrew | |
| 20 | 1***Z | Capscrew | |
| 21 | 1***Z | Washer | |
| 22 | 1***Z | Nut lock | |
| 23 | 3***9 | Seal anti-recirculation | |
| 24 | 3***7 | Seal anti-recirculation right hand | |
| 25 | 3***2 | Seal anti-recirculation left hand | |
| 26 | 3***1 | Seal anti-recirculation | |
| 27 | 3***6 | Strip sealing | |
| 28 | 3***6 | Seal anti-recirculation bottom | |
| 29 | 3***7 | Seal anti-recirculation cassis side rail | |
| 30 | 3***1 | Plate deflector | |
| 31 | 1***Z | Setscrew | |
| 32 | 1***Z | Washer |
