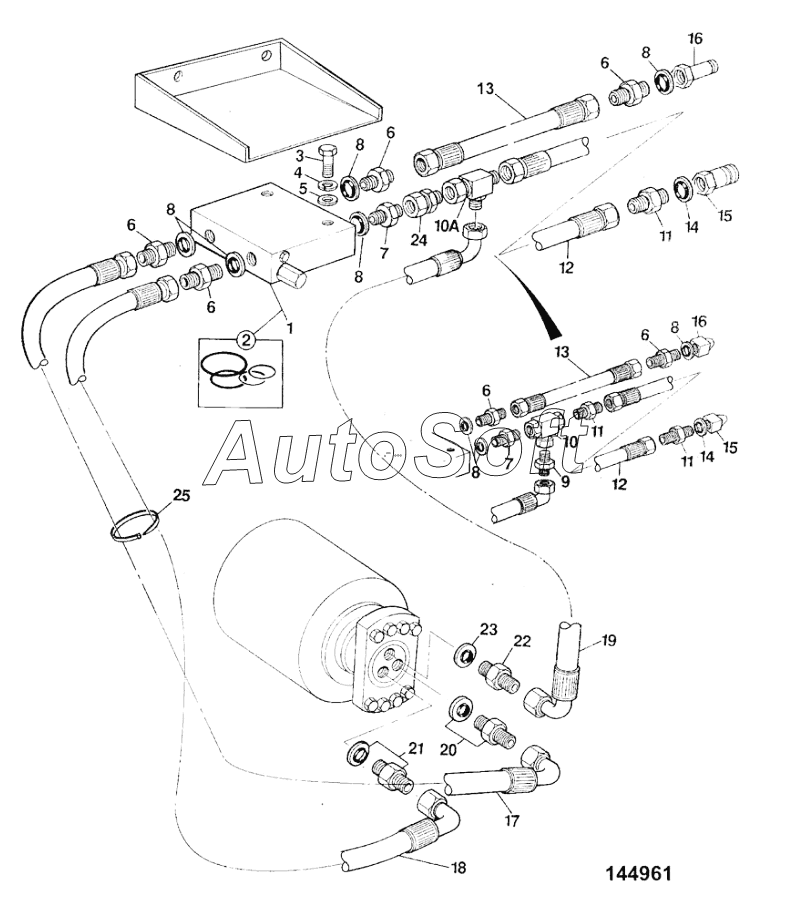

Каталог запасных частей к технике: JCB 4CX (2015). CIRCUIT PATCH PLANER 400 MK2
1
2
3
4
5
6
6
6
6
6
6
8
8
8
8
8
8
11
11
11
12
12
13
13
14
14
15
15
16
16
17
18
19
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9***9 | Valve anti cavitation | |
| 10A | 8***3 | Adapter Tee | |
| 11 | 1***8 | Adaptor | |
| 12 | 6***0 | Hose | |
| 13 | 6***0 | Hose | |
| 14 | 1***6 | Washer Seal | |
| 15 | 4***0 | Coupling | |
| 16 | 4***0 | Coupling | |
| 17 | 6***0 | Hose | |
| 18 | 6***0 | Hose | |
| 19 | 6***0 | Hose | |
| 2 | 9***9 | Kit-seal valve anticavitation | |
| 20 | 9***5 | Adapter c/w O-Ring | |
| 21 | 9***5 | Adapter c/w O-Ring | |
| 22 | 9***6 | Adapter | |
| 23 | 9***7 | O-Ring | |
| 24 | 8***3 | Adapter | |
| 25 | 2***9 | Tie Cable | |
| 26 | 9***3 | Pipe | |
| 3 | 1***Z | Bolt | |
| 4 | 1***Z | Spring Washer | |
| 5 | 1***Z | Washer | |
| 6 | 1***6 | Adaptor | |
| 8 | 1***1 | Washer Bonded |
