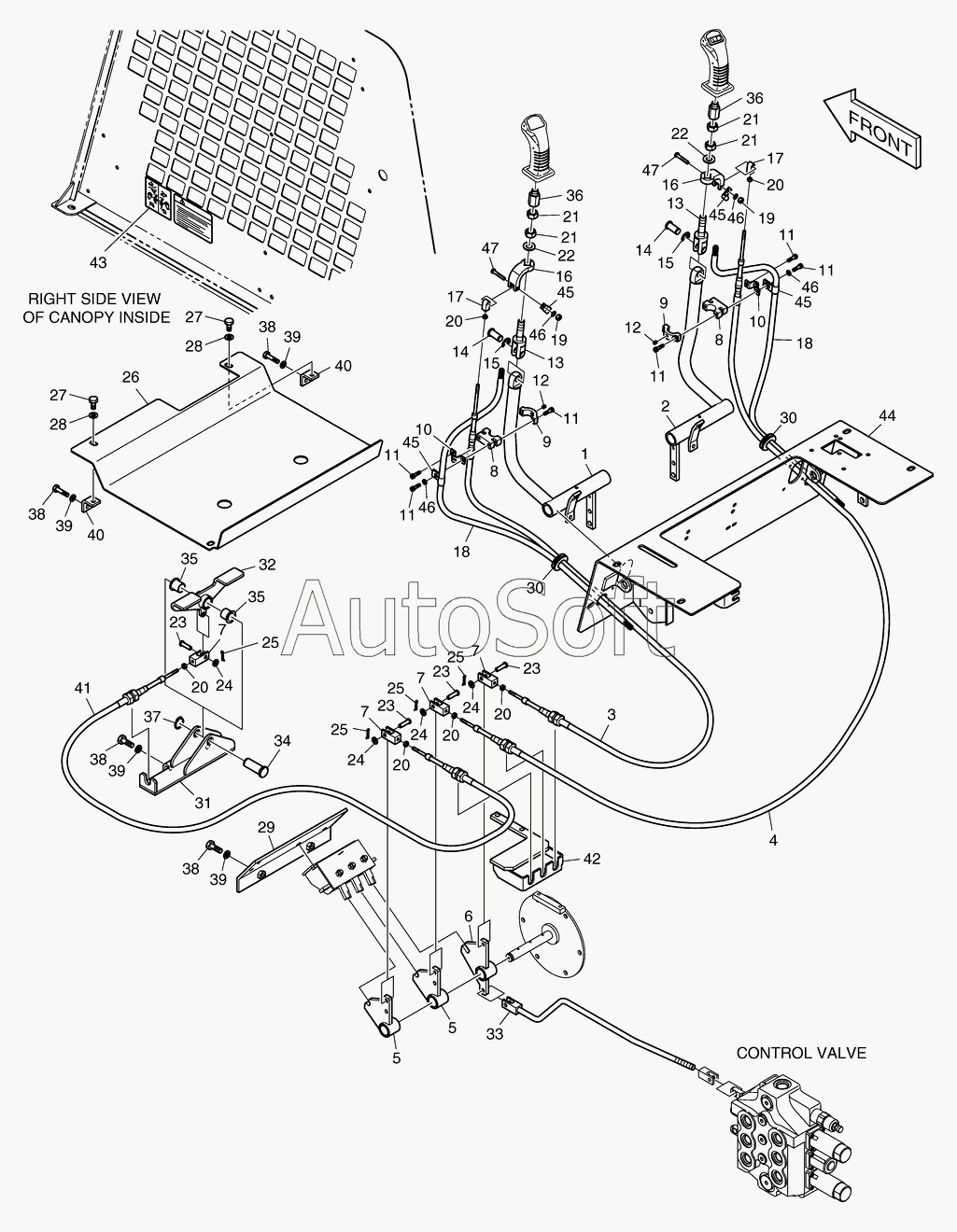

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| K1023360 | K***0 | HAND CONTROL | |
| 1 | K***4 | LEVER(L.H) | |
| 10 | K***6 | CLAMP | |
| 11 | S***1 | BOLT;SOCKET M6X60 | |
| 12 | S***3 | SCREW;SET | |
| 13 | K***1 | YOKE | |
| 14 | K***2 | PIN | |
| 15 | S***0 | RING RETAINING | |
| 16 | K***4 | YOKE | |
| 17 | K***8 | YOKE | |
| 18 | K***0 | TUBE;CORRUGATE | |
| 19 | K***7 | NUT;LOCK | |
| 2 | K***3 | LEVER(R.H) | |
| 20 | S***3 | NUT | |
| 21 | S***3 | NUT | |
| 22 | S***3 | WASHER;PLAIN | |
| 23 | S***2 | PIN;CLEVIS | |
| 24 | K***6 | WASHER;HARDENED | |
| 25 | S***H | PIN | |
| 26 | K***2 | PLATE;FLOOR | |
| 27 | S***3 | BOLT | |
| 28 | K***9 | WASHER | |
| 29 | K***7 | BRACKET | |
| 3 | K***3 | CABLE | |
| 30 | S***H | GROMMET | |
| 31 | K***8 | BRACKET | |
| 32 | K***9 | PEDAL | |
| 33 | K***8 | ROD | |
| 34 | K***0 | PIN | |
| 35 | K***1 | SPACER | |
| 36 | K***2 | SPACER | |
| 37 | S***0 | RING | |
| 38 | S***3 | BOLT | |
| 39 | S***3 | WASHER;SPRING | |
| 4 | K***4 | CABLE | |
| 40 | K***0 | BRACKET | |
| 41 | K***9 | CABLE | |
| 42 | K***7 | BRACKET | |
| 43 | K***7 | FILM(HANDLE OPERATING) | |
| 44 | K***4 | PLATE;UPPER | |
| 45 | K***4 | CLIP | |
| 46 | S***3 | WASHER;PLAIN | |
| 47 | S***3 | BOLT | |
| 5 | K***5 | LINK | |
| 6 | K***6 | LINK | |
| 7 | K***5 | YOKE | |
| 8 | K***6 | BLOCK | |
| 9 | K***7 | BLOCK |
