Каталог запасных частей к технике: Doosan Мини-погрузчик 430 Plus (2010). 3140 Гидросистема
1
1
10
10
11
11
12
12
13
14
15
16
16
16
16
16
16
17
17
17
17
18
18
19
19
2
2
20
20
20
21
22
22
24
24
25
25
26
26
26
26
26
26
26
26
26
26
26
26
26
26
26
26
26
27
27
28
28
28
28
29
3
3
30
31
31
31
31
31
31
32
32
33
33
34
34
35
36
36
37
38
39
4
4
5
6
7
8
9
9
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|

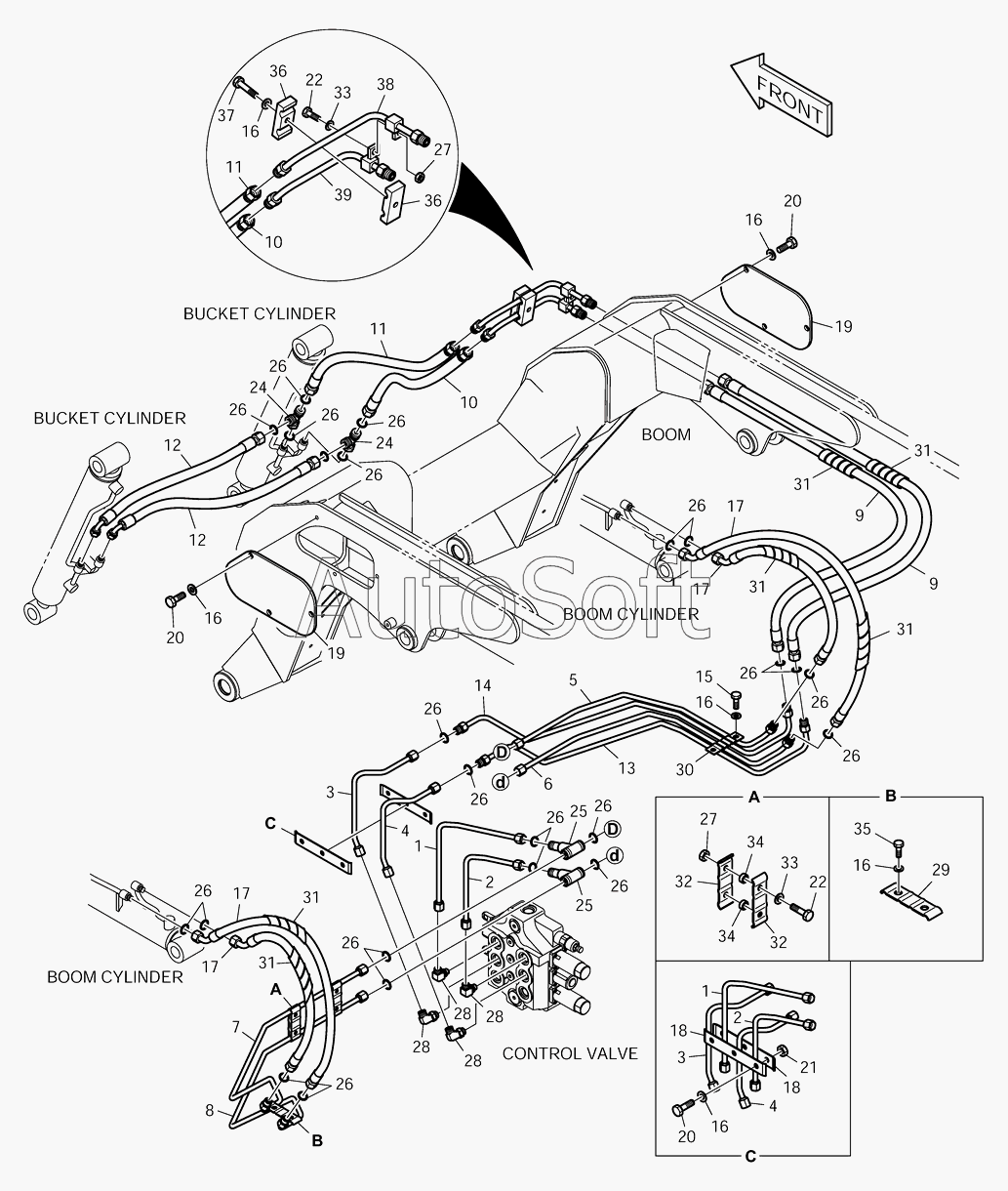

| K1021371 | K***1 | BOOM & BUCKET PIPING | |
| 1 | K***0 | TUBE | |
| 10 | D***4 | HOSE | |
| 11 | D***3 | HOSE | |
| 12 | D***1 | HOSE | |
| 13 | K***8 | TUBE | |
| 14 | K***9 | TUBE | |
| 15 | S***3 | BOLT | |
| 16 | K***6 | WASHER;HARDENED | |
| 17 | D***0 | HOSE | |
| 18 | K***5 | CLAMP | |
| 19 | K***3 | COVER | |
| 2 | K***1 | TUBE | |
| 20 | S***3 | BOLT | |
| 21 | S***3 | NUT | |
| 22 | S***3 | BOLT | |
| 24 | K***4 | TEE | |
| 25 | K***4 | TEE | |
| 26 | S***1 | O-RING | |
| 27 | K***7 | NUT;LOCK | |
| 28 | K***2 | ELBOW | |
| 29 | K***7 | CLAMP | |
| 3 | K***3 | TUBE | |
| 30 | K***8 | CLAMP | |
| 31 | K***0 | PROTECTOR;HOSE | |
| 32 | K***9 | CLAMP | |
| 33 | S***3 | WASHER | |
| 34 | K***0 | BOSS | |
| 35 | S***3 | BOLT | |
| 36 | K***4 | GUIDE | |
| 37 | S***3 | BOLT | |
| 38 | K***4 | TUBE | |
| 39 | K***5 | TUBE | |
| 4 | K***4 | TUBE | |
| 5 | K***1 | TUBE | |
| 6 | K***2 | TUBE | |
| 7 | K***3 | TUBE | |
| 8 | K***4 | TUBE | |
| 9 | D***6 | HOSE |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
