Каталог запасных частей к технике: Doosan Мини-погрузчик 430 Plus (2010). 6200 Гидросистема
1
10
10
11
11
12
13
13
14
14
15
16
17
18
19
2
20
21
21
22
23
24
25
26
27
28
29
3
30
30
31
32
32
33
34
35
35
36
37
38
38
39
4
40
41
42
43
44
45
45
46
47
48
48
49
49
5
50
51
52
53
54
54
54
55
56
57
58
59
6
60
61
62
63
64
64
64
65
66
66
66
67
67
67
67
68
68
68
69
7
70
70
70
70
70
71
71
71
71
71
71
72
72
73
74
75
75
76
77
8
9

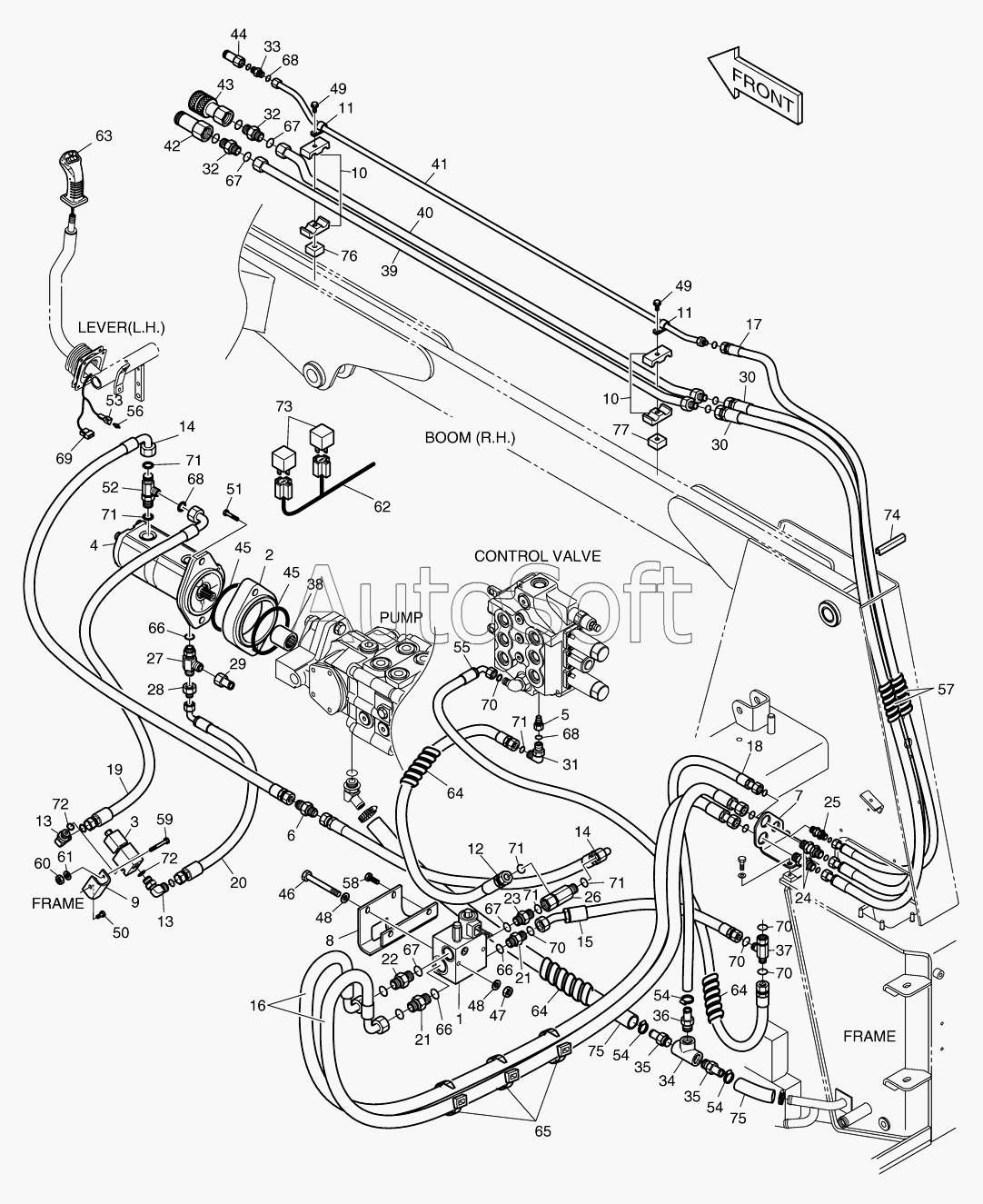

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| K1023365A | K***A | HIGH FLOW ASS'Y | |
| 1 | K***5 | VALVE;SOLENOID | |
| 10 | K***6 | CLAMP;TUBE | |
| 11 | K***1 | CLIP | |
| 12 | D***2 | HOSE | |
| 13 | K***6 | ELBOW | |
| 14 | D***9 | HOSE | |
| 15 | D***9 | HOSE | |
| 16 | D***4 | HOSE | |
| 17 | K***7 | HOSE | |
| 18 | D***4 | HOSE | |
| 19 | D***6 | HOSE | |
| 2 | K***3 | SPACER | |
| 20 | D***7 | HOSE | |
| 21 | K***0 | ADAPTER | |
| 22 | K***1 | ADAPTER | |
| 23 | K***2 | ADAPTER | |
| 24 | K***7 | ADAPTER | |
| 25 | K***8 | ADAPTER | |
| 26 | K***3 | TEE | |
| 27 | K***9 | TEE | |
| 28 | K***0 | REDUCER | |
| 29 | K***1 | ADAPTER | |
| 3 | K***4 | VALVE;SOLENOID | |
| 30 | K***7 | HOSE | |
| 31 | K***7 | ELBOW | |
| 32 | K***2 | ADAPTER | |
| 33 | K***3 | ADAPTER | |
| 34 | K***4 | TEE | |
| 35 | K***3 | ADAPTER | |
| 36 | K***2 | ADAPTER | |
| 37 | K***5 | TEE | |
| 38 | K***5 | COUPLING | |
| 38 | K***5 | COUPLING | |
| 39 | K***4 | TUBE | |
| 4 | K***1 | PUMP;GEAR | |
| 40 | K***5 | TUBE | |
| 41 | K***6 | TUBE | |
| 42 | K***4 | COUPLER | |
| 43 | K***5 | COUPLER | |
| 44 | K***3 | COUPLER | |
| 45 | K***9 | O-RING | |
| 46 | S***3 | BOLT;HEX. | |
| 47 | S***3 | NUT | |
| 48 | K***7 | WASHER;HARDENED | |
| 49 | S***3 | BOLT | |
| 5 | K***3 | SLEEVE | |
| 50 | S***3 | BOLT | |
| 51 | K***7 | BOLT | |
| 52 | K***6 | TEE | |
| 53 | K***4 | HOUSING;RECEPTACLE | |
| 54 | S***3 | CLAMP | |
| 55 | D***2 | HOSE | |
| 56 | K***8 | PIN;WEDGE LOCK | |
| 57 | K***8 | PROTECTOR;HOSE | |
| 58 | S***3 | BOLT | |
| 59 | S***3 | BOLT | |
| 6 | K***4 | VALVE;CHECK | |
| 60 | S***3 | NUT | |
| 61 | K***8 | WASHER;HARDENED | |
| 62 | K***2 | HARNESS;HIGH FLOW | |
| 63 | K***1 | HANDLE | |
| 64 | K***0 | PROTECTOR;HOSE (L=110CM) | |
| 65 | K***1 | CLIP;BAND | |
| 66 | S***1 | O-RING | |
| 67 | S***1 | O-RING | |
| 68 | S***1 | O-RING | |
| 69 | K***3 | HOUSING;PIN | |
| 7 | K***4 | BRACKET | |
| 70 | S***1 | O-RING | |
| 71 | S***1 | O-RING | |
| 72 | S***1 | O-RING | |
| 73 | K***8 | RELAY;SEALED | |
| 74 | K***7 | STRIP;BULK | |
| 75 | K***3 | HOSE;BULK (L=100CM) | |
| 76 | K***9 | BLOCK | |
| 77 | K***0 | BLOCK | |
| 8 | K***0 | BRACKET | |
| 9 | K***3 | BRACKET |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
