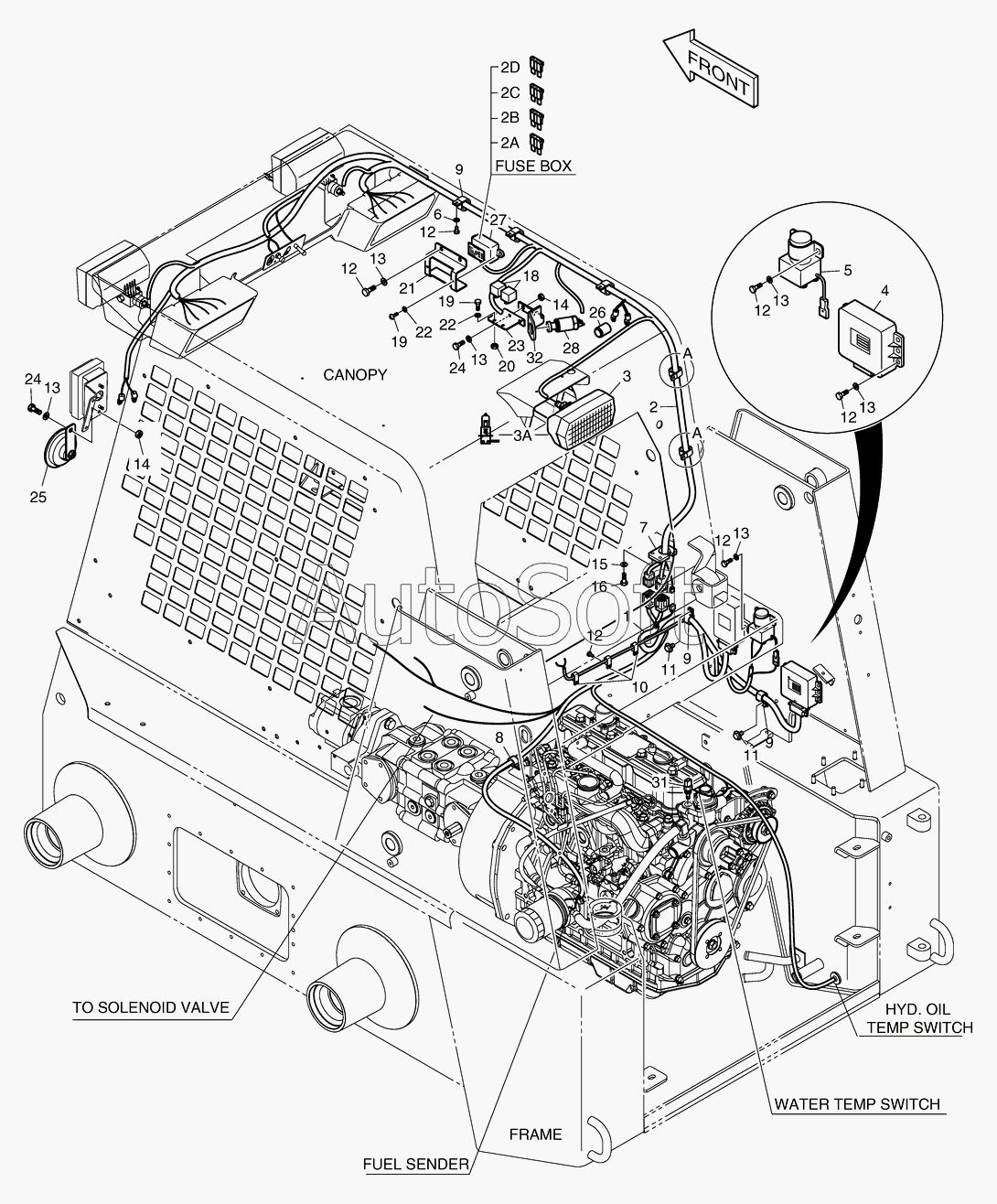

Каталог запасных частей к технике: Doosan Мини-погрузчик 430 Plus (2010). 6700 Жгуты проводов
1
10
11
11
12
12
12
12
12
12
13
13
13
13
13
13
14
14
15
16
18
19
19
2
20
21
22
22
23
24
24
25
26
27
28
2A
2B
2C
2D
3
31
32
3A
4
5
6
7
8
9
9
9
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| K1021482 | K***2 | ELECTRIC WIRING | |
| 1 | K***1 | HARNESS;ENGINE | |
| 10 | K***3 | CLIP | |
| 11 | S***3 | BOLT | |
| 12 | S***3 | BOLT | |
| 13 | K***6 | WASHER | |
| 14 | S***3 | NUT | |
| 15 | K***6 | WASHER;HARDENED | |
| 16 | S***3 | BOLT | |
| 18 | K***8 | RELAY;SEALED | |
| 19 | S***3 | SCREW M5X0.8X16 | |
| 2 | K***2 | HARNESS;CANOPY | |
| 20 | S***3 | NUT | |
| 21 | K***7 | BRACKET | |
| 22 | S***3 | WASHER;PLAIN | |
| 23 | K***2 | BRACKET | |
| 24 | S***3 | BOLT | |
| 25 | K***0 | HORN | |
| 26 | K***5 | SOCKET | |
| 27 | K***9 | PLATE;NAME(FUSE DIAGRAM) | |
| 28 | K***8 | CIGAR LIGHTER | |
| 2A | K***5 | FUSE 5A | |
| 2B | K***2 | FUSE 10A | |
| 2C | K***5 | FUSE 15A | |
| 2D | K***1 | FUSE 30A | |
| 3 | K***7 | LAMP | |
| 31 | K***4 | SWITCH;TEMPERATURE | |
| 32 | K***6 | BRACKET | |
| 3A | 2***2 | BULB | |
| 4 | K***1 | UNIT;CONTROL | |
| 5 | K***0 | RELAY;PREHEAT | |
| 6 | K***7 | WASHER;HARDENED | |
| 7 | K***9 | PLATE;HOUSING | |
| 8 | K***2 | CLIP | |
| 9 | K***5 | CLIP |
