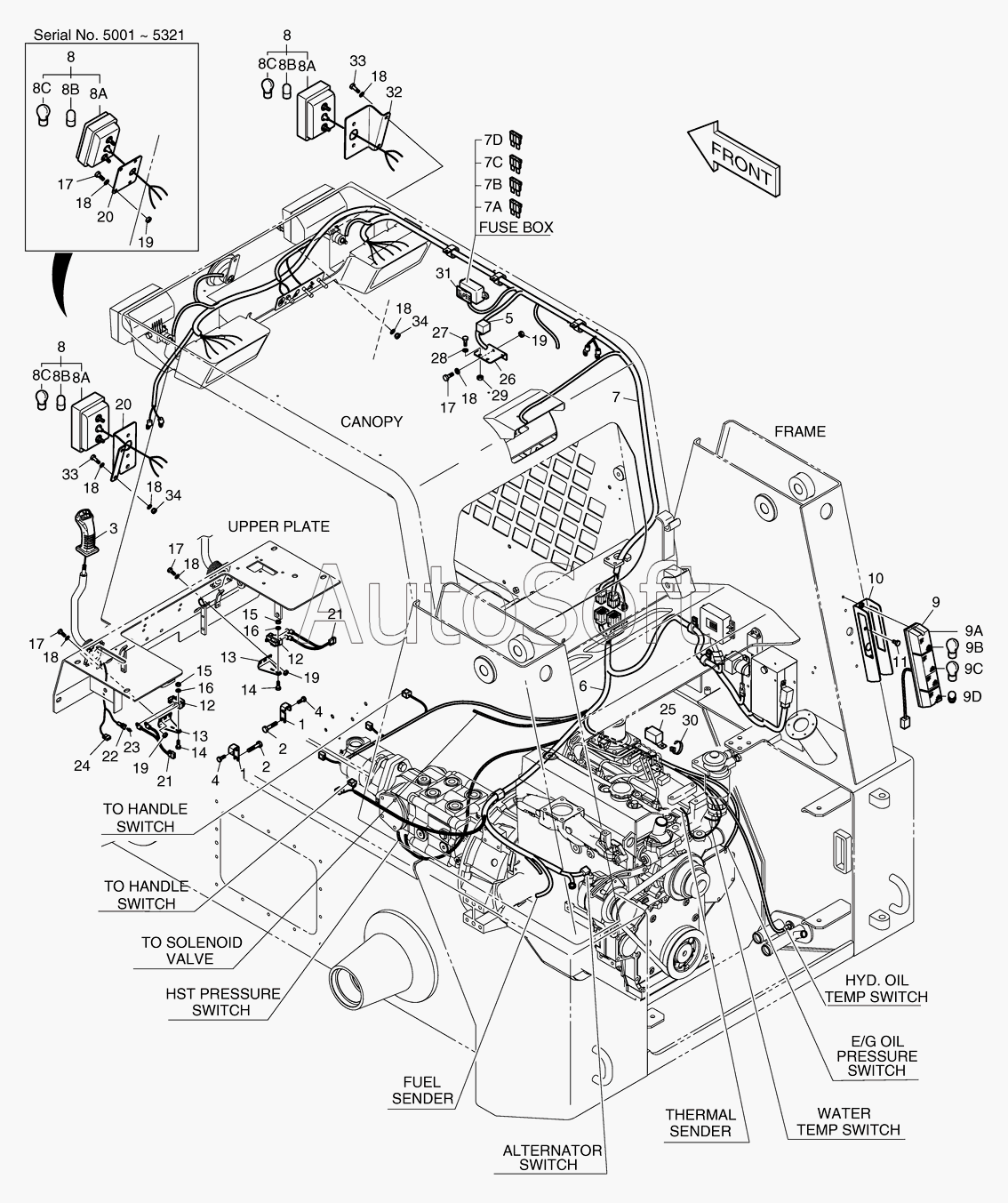

Каталог запасных частей к технике: Doosan Мини-погрузчик 450 Plus (2010). 6210 Дополнительное освещение
1
1
10
11
12
12
13
13
14
14
15
15
16
16
17
17
17
17
17
17
17
17
18
18
18
18
18
18
18
18
18
18
18
18
18
18
18
18
19
19
19
19
19
19
19
19
2
2
20
20
20
20
21
21
22
23
24
25
25
26
27
28
29
3
30
31
32
33
33
34
34
4
4
5
6
7
7A
7B
7C
7D
8
8
8
8A
8A
8A
8B
8B
8B
8C
8C
8C
9
9A
9B
9C
9D
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| K1023380A | K***A | LIGHTING SYSTEM | |
| 1 | K***1 | BRACKET | |
| 10 | K***3 | BRACKET | |
| 11 | K***8 | SCREW | |
| 12 | K***5 | SWITCH;LIMIT | |
| 13 | K***7 | BRACKET | |
| 14 | S***3 | SCREW | |
| 15 | S***3 | NUT | |
| 16 | S***3 | WASHER;PLAIN M3 | |
| 17 | S***3 | BOLT | |
| 17 | S***3 | BOLT | |
| 18 | D***1 | WASHER;HARDENED | |
| 18 | D***1 | WASHER;HARDENED | |
| 19 | S***3 | NUT | |
| 19 | S***3 | NUT | |
| 2 | S***3 | BOLT | |
| 20 | K***6 | PLATE | |
| 20 | K***A | BRACKET;LAMP(L.H) | |
| 21 | K***0 | HARNESS;PARK | |
| 22 | K***4 | HOUSING;RECEPTACLE | |
| 23 | K***8 | PIN;WEDGE LOCK | |
| 24 | K***3 | HOUSING;PIN | |
| 25 | 2***0 | UNIT;BLINKER | |
| 25 | 2***2 | UNIT;BLINKER | |
| 26 | K***2 | BRACKET | |
| 27 | S***3 | SCREW M5X0.8X16 | |
| 28 | S***3 | WASHER;PLAIN | |
| 29 | S***1 | NUT | |
| 3 | K***1 | HANDLE | |
| 30 | K***1 | CLIP;BAND | |
| 31 | K***5 | PLATE;NAME(FUSE DIAGRAM) | |
| 32 | K***A | BRACKET;LAMP(R.H) | |
| 33 | S***3 | BOLT | |
| 34 | K***7 | NUT;LOCK | |
| 4 | S***3 | BOLT | |
| 5 | K***8 | RELAY;SEALED | |
| 6 | K***0 | HARNESS;E/G | |
| 7 | K***9 | HARNESS;CANOPY | |
| 7A | K***5 | FUSE 5A | |
| 7B | K***2 | FUSE 10A | |
| 7C | K***5 | FUSE 15A | |
| 7D | K***1 | FUSE 30A | |
| 8 | K***7 | LAMP;HEAD | |
| 8A | K***1 | LAMP;COMBI | |
| 8B | S***H | BULB 12V 5W | |
| 8C | S***H | BULB 12V 21W | |
| 9 | K***0 | REAR LAMP ASS'Y | |
| 9A | K***2 | CASE;LAMP | |
| 9B | S***H | BULB 12V 23W | |
| 9C | S***H | BULB 12V 23/8W | |
| 9D | S***H | BULB 12V 10W |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
