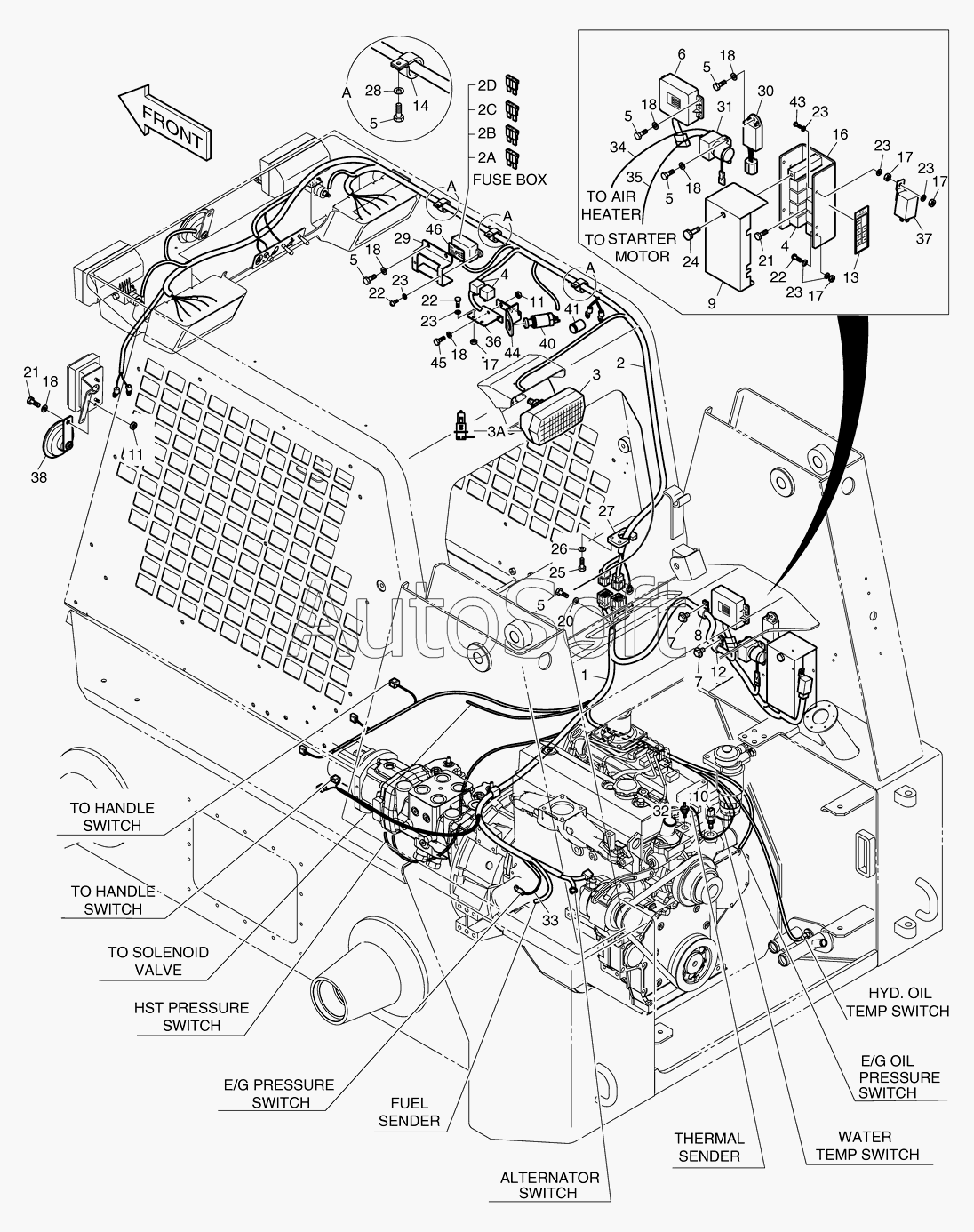

Каталог запасных частей к технике: Doosan Мини-погрузчик 450 Plus (2010). 6690 Жгуты проводов
1
10
11
11
12
13
14
16
17
17
17
17
18
18
18
18
18
18
2
20
21
21
22
22
22
23
23
23
23
23
23
24
25
26
27
28
29
2A
2B
2C
2D
3
30
31
32
33
34
35
36
37
38
3A
4
4
40
41
43
44
45
46
5
5
5
5
5
5
6
7
7
8
9
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| K1021595 | K***5 | ELECTRIC WIRING | |
| 1 | K***1 | HARNESS;E/G | |
| 10 | K***4 | SWITCH;TEMPERATURE | |
| 11 | S***3 | NUT M6X1.0 | |
| 12 | K***1 | CLIP | |
| 13 | K***5 | PLATE;NAME | |
| 14 | K***5 | CLIP | |
| 16 | K***9 | BRACKET;COVER | |
| 17 | S***1 | NUT | |
| 18 | K***6 | WASHER | |
| 2 | K***5 | HARNESS;CANOPY | |
| 20 | K***4 | CLIP | |
| 21 | S***3 | BOLT | |
| 22 | S***3 | SCREW M5X0.8X16 | |
| 23 | S***3 | WASHER;PLAIN | |
| 24 | K***4 | BOLT;KNOB | |
| 25 | S***3 | BOLT | |
| 26 | K***6 | WASHER;HARDENED | |
| 27 | K***9 | PLATE;HOUSING | |
| 28 | K***7 | WASHER;HARDENED | |
| 29 | K***7 | BRACKET | |
| 2A | K***5 | FUSE 5A | |
| 2B | K***2 | FUSE 10A | |
| 2C | K***5 | FUSE 15A | |
| 2D | K***1 | FUSE 30A | |
| 3 | K***7 | LAMP | |
| 30 | K***2 | TIMER | |
| 31 | K***1 | RELAY;PREHEAT | |
| 32 | K***3 | SENSOR;TEMPERATURE | |
| 33 | K***8 | WIRE | |
| 34 | K***4 | CABLE;BATTERY | |
| 35 | K***5 | CABLE;BATTERY | |
| 36 | K***2 | BRACKET | |
| 37 | 2***0 | UNIT;BLINKER | |
| 38 | K***0 | HORN | |
| 3A | 2***2 | BULB | |
| 4 | K***8 | RELAY;SEALED | |
| 40 | K***8 | CIGAR LIGHTER | |
| 41 | K***5 | SOCKET | |
| 43 | S***3 | SCREW | |
| 44 | K***6 | BRACKET | |
| 45 | S***3 | BOLT | |
| 46 | K***0 | FILM;FUSE DIAGRAM | |
| 5 | S***3 | BOLT | |
| 6 | K***1 | UNIT;CONTROL | |
| 7 | S***3 | BOLT | |
| 8 | K***0 | CLIP | |
| 9 | K***2 | COVER |
