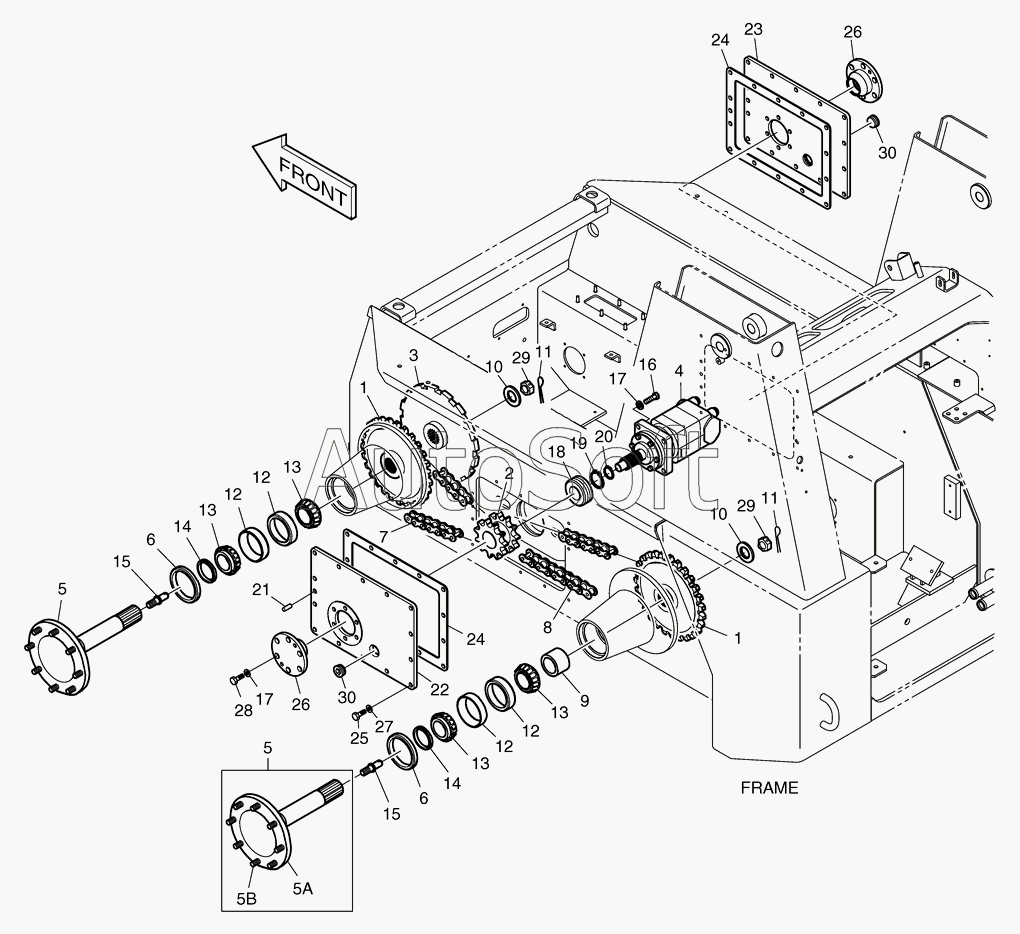

Каталог запасных частей к технике: Doosan Мини-погрузчик 450 Plus (2010). 2190 Привод хода
1
1
10
10
11
11
12
12
12
12
13
13
13
13
14
14
15
15
16
17
17
18
19
2
20
21
22
23
24
24
25
26
26
27
28
29
29
3
30
30
4
4
5
5
5
5
5A
5A
5B
6
6
7
8
9
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| K1021619A | K***A | DRIVE MOTOR ASS'Y | |
| 1 | K***5 | SPROCKET;DRIVEN | |
| 10 | K***7 | WASHER;HARDENED | |
| 11 | S***1 | PIN;SPLIT | |
| 12 | K***1 | CUP;BEARING | |
| 13 | K***2 | BEARING;TAPER ROLLER | |
| 14 | K***3 | SPACER | |
| 15 | K***9 | BOLT;STUD | |
| 16 | K***8 | BOLT | |
| 17 | K***7 | WASHER;HARDENED | |
| 18 | K***5 | BEARING;ROLLER | |
| 19 | S***0 | RING;SNAP | |
| 2 | K***9 | SPROCKET;MOTOR | |
| 20 | S***0 | RING;SNAP | |
| 21 | S***0 | PIN;PARALLEL | |
| 22 | K***6 | COVER(L.H) | |
| 23 | K***7 | COVER(R.H) | |
| 24 | K***1 | GASKET | |
| 25 | S***3 | BOLT | |
| 26 | K***6 | HOUSING | |
| 27 | K***7 | WASHER;HARDENED | |
| 28 | S***3 | BOLT;HEX | |
| 29 | S***3 | NUT;CASTLE | |
| 3 | K***7 | DISC | |
| 30 | K***6 | PLUG;MAGNET | |
| 4 | K***3 | DRIVE MOTOR | |
| 4 | K***A | DRIVE MOTOR | |
| 5 | K***5 | SHAFT ASS'Y | |
| 5 | K***A | SHAFT ASS'Y | |
| 5A | K***6 | SHAFT | |
| 5A | K***A | SHAFT | |
| 5B | K***2 | BOLT;HUB | |
| 6 | K***3 | SEAL;OIL | |
| 7 | K***1 | CHAIN | |
| 8 | K***0 | CHAIN | |
| 9 | K***9 | SPACER |
