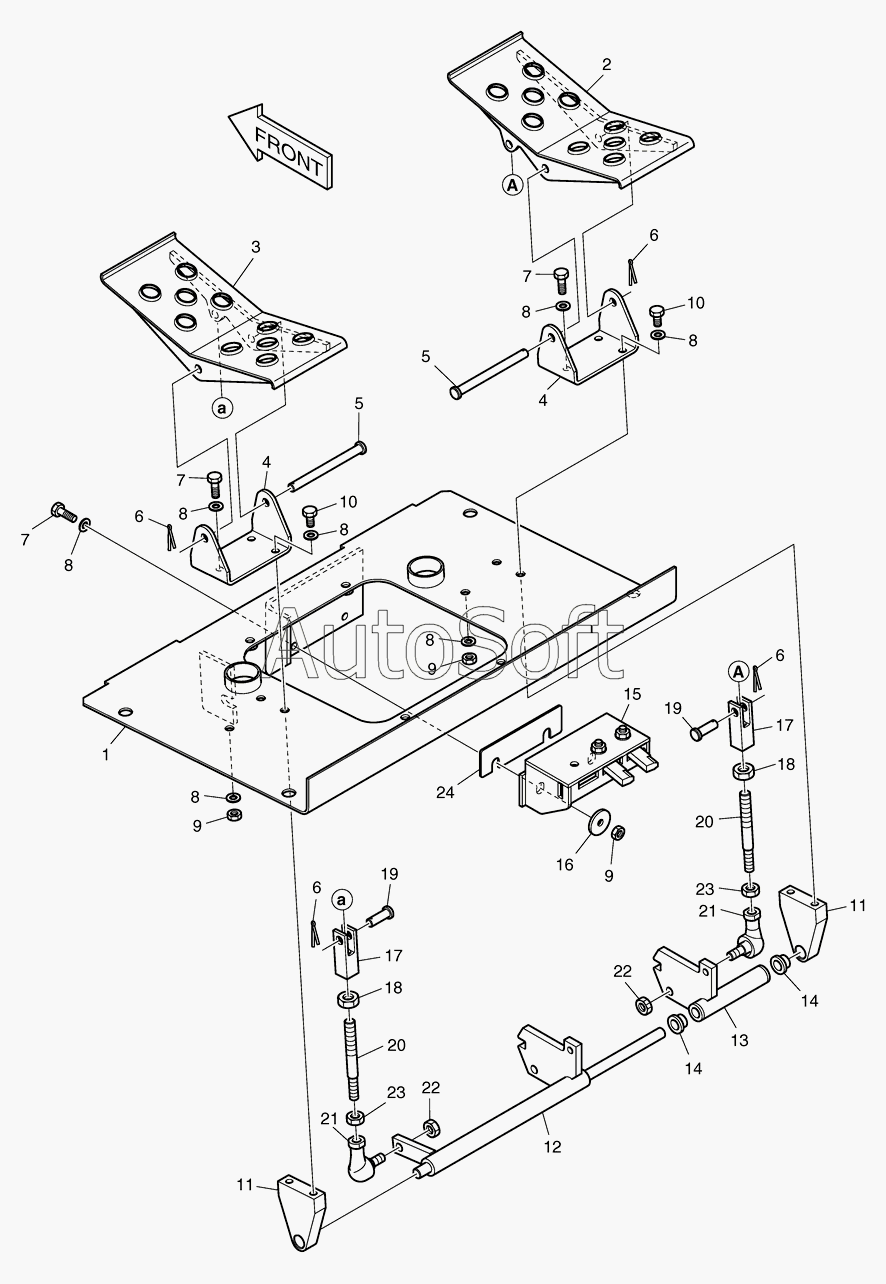

Каталог запасных частей к технике: Doosan Мини-погрузчик 450 Plus (2010). 1300 Педали
1
10
10
11
11
12
13
14
14
15
16
17
17
18
18
19
19
2
20
20
21
21
22
22
23
23
24
3
4
4
5
5
6
6
6
6
7
7
7
8
8
8
8
8
8
8
9
9
9
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| K1020339 | K***9 | PEDAL ASS'Y | |
| 1 | K***8 | PLATE;FLOOR | |
| 10 | S***3 | BOLT | |
| 11 | K***9 | BLOCK | |
| 12 | K***8 | LINK | |
| 13 | K***1 | LINK | |
| 14 | K***3 | BUSHING | |
| 15 | K***2 | LOCK;PEDAL | |
| 16 | K***4 | WASHER | |
| 17 | K***2 | YOKE | |
| 18 | S***3 | NUT | |
| 19 | S***1 | PIN | |
| 2 | K***7 | PEDAL(R.H) | |
| 20 | K***6 | ROD | |
| 21 | 2***8 | JOINT;BALL | |
| 22 | K***0 | NUT;LOCK | |
| 23 | K***3 | NUT | |
| 24 | K***3 | SPACER | |
| 3 | K***3 | PEDAL(L.H) | |
| 4 | K***5 | BRACKET | |
| 5 | K***4 | PIN | |
| 6 | S***H | PIN | |
| 7 | S***3 | BOLT | |
| 8 | K***6 | WASHER;HARDENED | |
| 9 | S***3 | NUT |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
