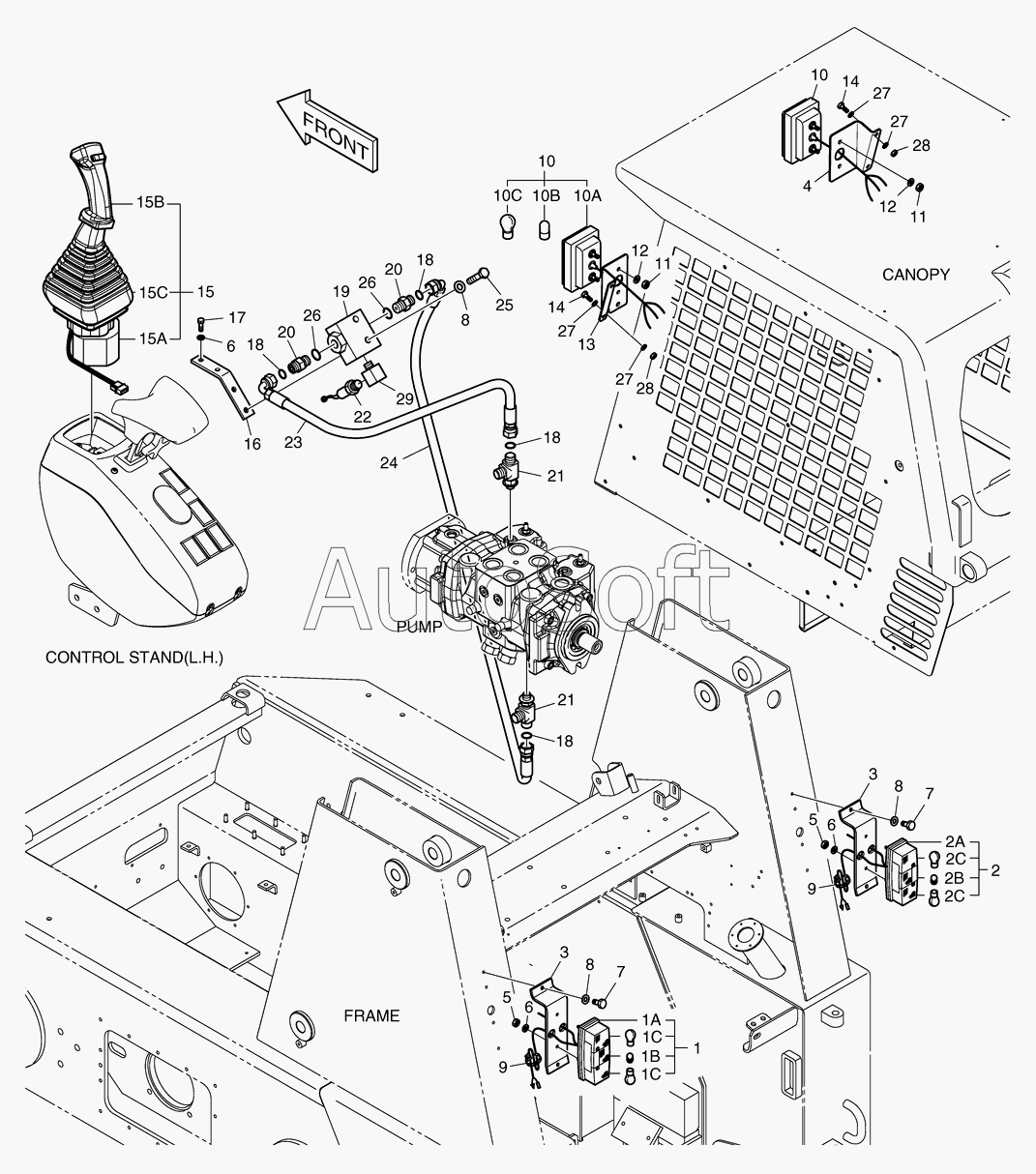

Каталог запасных частей к технике: Doosan Мини-погрузчик 450 Plus (Tier3) (2010). 6710 Дополнительное освещение
1
10
10
10A
10B
10C
11
11
12
12
13
14
14
15
15A
15B
15C
16
17
18
18
18
18
19
1A
1B
1C
1C
2
20
20
21
21
22
23
24
25
26
26
27
27
27
27
28
28
29
2A
2B
2C
2C
3
3
4
5
5
6
6
6
7
7
8
8
8
9
9
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| K1037070 | K***0 | LIGHTING SYSTEM | |
| 1 | K***9 | LAMP;REAR(L.H) | |
| 10 | K***7 | LAMP;HEAD | |
| 10A | K***1 | LAMP;COMBI | |
| 10B | S***H | BULB 12V 5W | |
| 10C | S***H | BULB 12V 21W | |
| 11 | S***3 | NUT M6X1.0 | |
| 12 | S***3 | WASHER;PLAIN | |
| 13 | K***A | BRACKET;LAMP(L.H) | |
| 14 | S***3 | BOLT | |
| 15 | K***A | VALVE;JOYSTICK | |
| 15A | K***A | HST BODY | |
| 15B | K***5 | HANDLE | |
| 15C | K***2 | BOOT | |
| 16 | K***9 | BRACKET | |
| 17 | S***3 | BOLT | |
| 18 | S***1 | O-RING | |
| 19 | K***3 | VALVE;SHUTTLE | |
| 1A | K***3 | LAMP;REAR COMBI | |
| 1B | S***H | BULB 12V 10W | |
| 1C | S***H | BULB 12V 21W | |
| 2 | K***8 | LAMP;REAR(R.H) | |
| 20 | K***1 | ADAPTER | |
| 21 | D***4 | TEE | |
| 22 | K***8 | SWITCH;PRESSURE | |
| 23 | D***1 | HOSE | |
| 24 | D***1 | HOSE | |
| 25 | S***3 | BOLT | |
| 26 | S***1 | O-RING | |
| 27 | D***1 | WASHER;HARDENED | |
| 28 | K***7 | NUT;LOCK | |
| 29 | D***1 | ELBOW | |
| 2A | K***2 | LAMP;REAR COMBI | |
| 2B | S***H | BULB 12V 10W | |
| 2C | S***H | BULB 12V 21W | |
| 3 | K***1 | BRACKET | |
| 4 | K***A | BRACKET;LAMP(R.H) | |
| 5 | S***3 | NUT M5X0.8 | |
| 6 | S***3 | WASHER;PLAIN | |
| 7 | K***8 | SCREW | |
| 8 | S***3 | WASHER;PLAIN M8 | |
| 9 | K***1 | CLIP;BAND |
