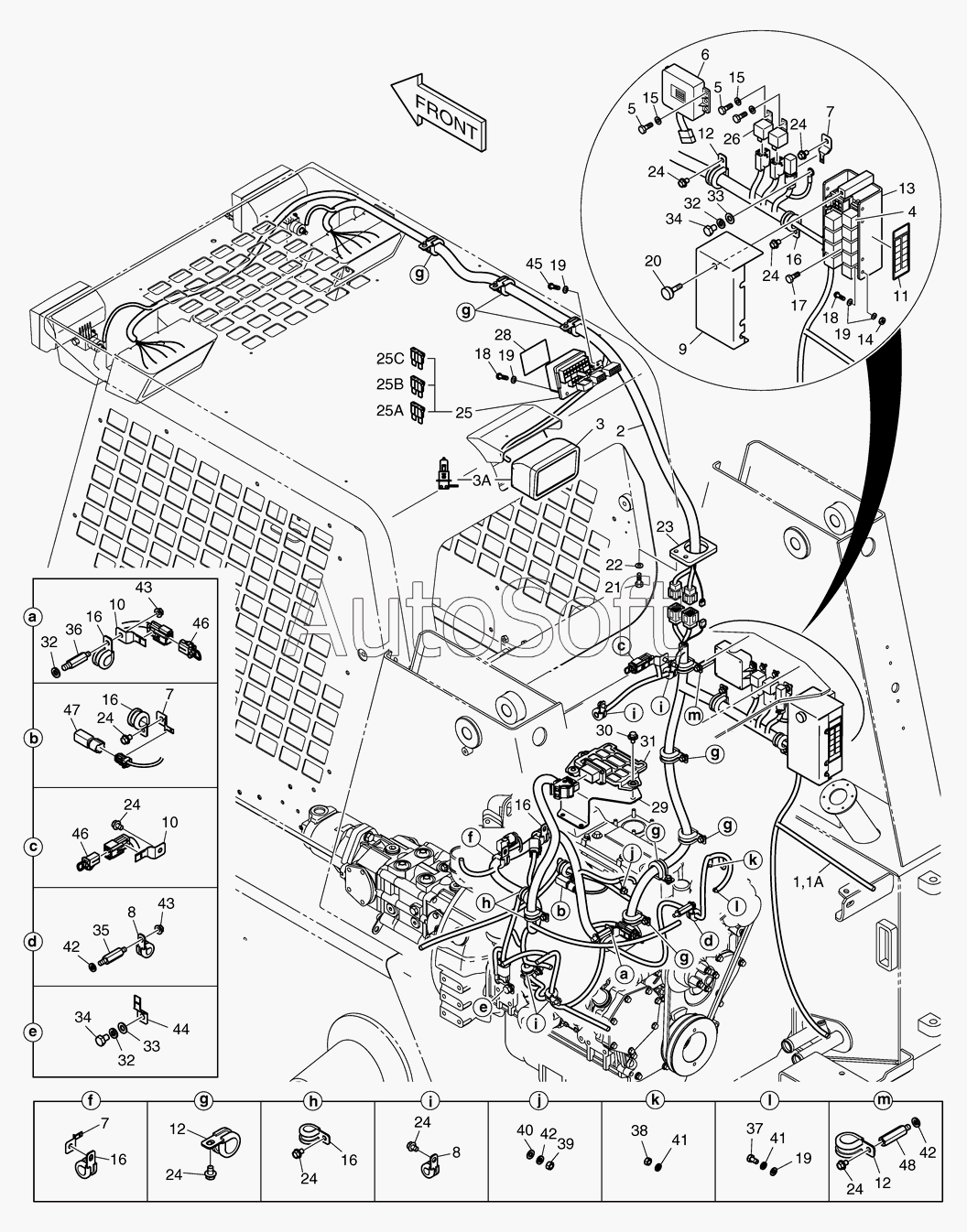

Каталог запасных частей к технике: Doosan Мини-погрузчик 450 Plus (Tier3) (2010). 1370 Жгуты проводов
1
10
10
11
12
12
12
13
14
15
15
16
16
16
16
16
16
17
18
18
19
19
19
19
1A
2
20
21
22
23
24
24
24
24
24
24
24
24
24
25
25A
25B
25C
26
28
29
3
30
32
32
32
33
33
34
34
35
36
37
38
39
3A
4
40
41
41
42
42
42
43
43
44
45
46
46
47
48
5
5
6
7
7
7
8
8
9
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| K1038566A | K***A | ELECTRIC WIRING | |
| 1 | K***B | HARNESS;ENGINE | |
| 10 | 2***0 | BRACKET;HOUSING W15 | |
| 11 | K***3 | FILM | |
| 12 | 1***4 | CLIP D26/M8 | |
| 13 | K***9 | BRACKET;COVER | |
| 14 | S***1 | NUT | |
| 15 | K***6 | WASHER | |
| 16 | 1***3 | CLIP D20/M8 | |
| 17 | S***3 | BOLT | |
| 18 | S***3 | SCREW M5X0.8X16 | |
| 19 | S***3 | WASHER;PLAIN | |
| 1A | K***4 | DIODE | |
| 2 | K***B | HARNESS;CABIN | |
| 20 | K***5 | BOLT;KNOB | |
| 21 | S***3 | BOLT | |
| 22 | K***6 | WASHER;HARDENED | |
| 23 | K***A | PLATE;HOUSING | |
| 24 | K***9 | BOLT | |
| 25 | K***2 | BOX;FUSE | |
| 25A | 2***6 | FUSE;BLADE 10A | |
| 25B | 2***7 | FUSE;BLADE 15A | |
| 25C | 2***8 | FUSE;BLADE 20A | |
| 26 | K***6 | RELAY 70A | |
| 28 | K***A | NAME PLATE;FUSE BOX | |
| 29 | K***A | BRACKET;ECU | |
| 3 | K***7 | LAMP | |
| 30 | D***0 | BOLT;SET | |
| 32 | S***3 | WASHER;SPRING M10 | |
| 33 | S***3 | WASHER;PLAIN | |
| 34 | S***3 | BOLT M10X1.5X16 | |
| 35 | 1***9 | BOLT;STUD | |
| 36 | 1***6 | BOLT;STUD | |
| 37 | S***3 | BOLT M5X0.8X10 | |
| 38 | S***3 | NUT | |
| 39 | S***3 | NUT M8X1.25 | |
| 3A | 2***2 | BULB | |
| 4 | K***8 | RELAY;SEALED | |
| 40 | S***3 | WASHER;PLAIN M8 | |
| 41 | S***3 | WASHER;SPRING | |
| 42 | S***3 | WASHER;SPRING | |
| 43 | 2***5 | NUT M8X1.25 | |
| 44 | K***5 | BRACKET | |
| 45 | S***3 | SCREW M5X0.8X10 | |
| 46 | 5***4 | FUSIBLE LINK | |
| 47 | K***6 | RESISTOR | |
| 48 | 2***7 | BOLT;STUD M8X1.25X20/M8 | |
| 5 | S***3 | BOLT | |
| 6 | K***1 | UNIT;CONTROL | |
| 7 | 2***1 | BRACKET;HOUSING W9 | |
| 8 | 1***2 | CLIP D14/M8 | |
| 9 | K***2 | COVER |
