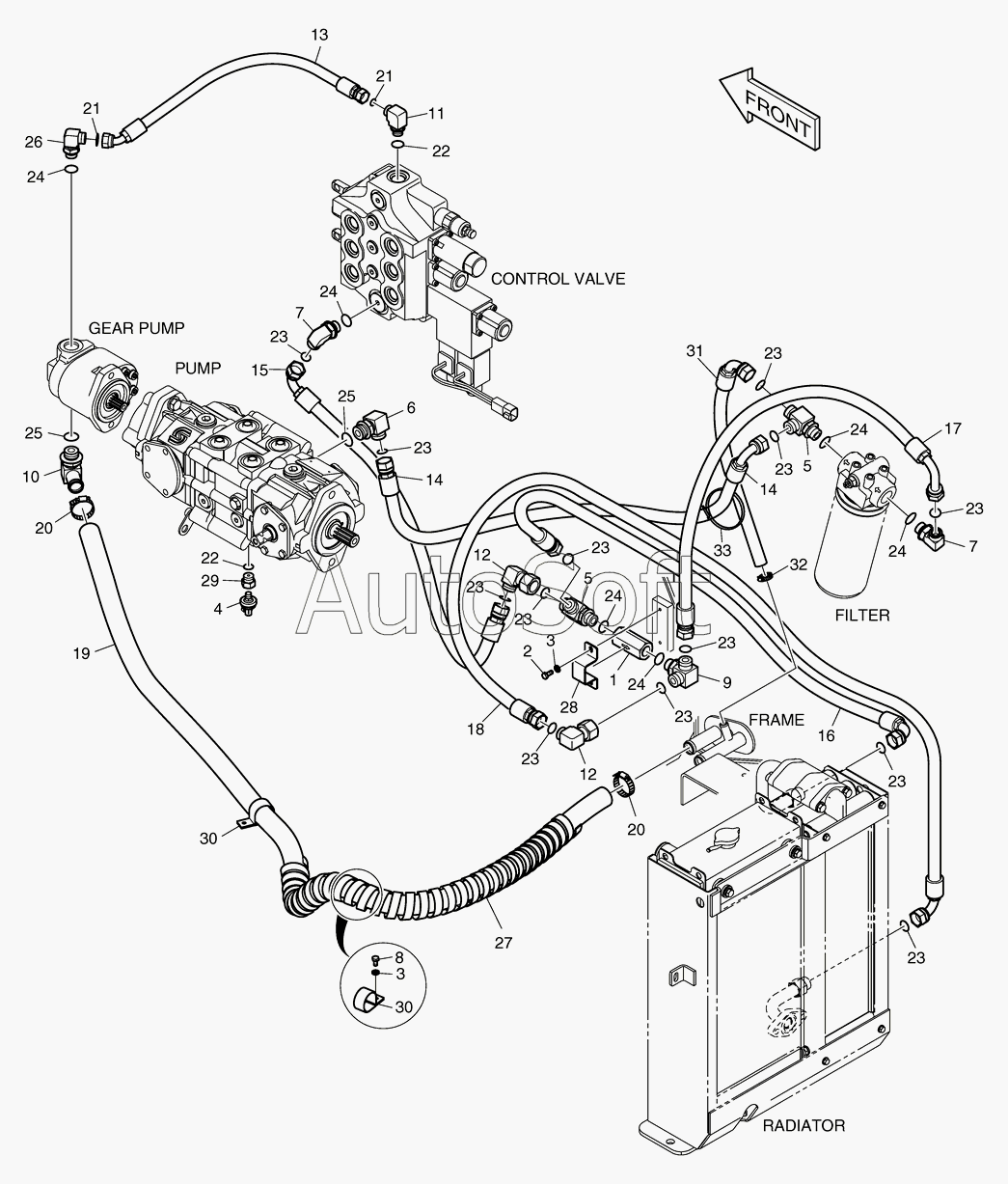

Каталог запасных частей к технике: Doosan Мини-погрузчик 450 Plus (Tier3) (2010). 3130 Трубопроводы маслоохладителя
1
10
11
12
12
13
14
14
15
16
17
18
19
2
20
20
21
21
22
22
23
23
23
23
23
23
23
23
23
23
23
23
23
24
24
24
24
24
24
25
25
26
27
28
29
3
3
30
30
31
32
33
4
5
5
6
7
7
8
9
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| K1033568C | K***C | OIL COOLER PIPING | |
| 1 | K***0 | VALVE;CHECK | |
| 10 | K***5 | ELBOW | |
| 11 | D***1 | ELBOW | |
| 12 | K***0 | ELBOW | |
| 13 | D***7 | HOSE | |
| 14 | D***1 | HOSE | |
| 15 | D***3 | HOSE | |
| 16 | D***0 | HOSE | |
| 17 | D***5 | HOSE | |
| 18 | D***1 | HOSE | |
| 19 | D***7 | HOSE | |
| 2 | S***3 | BOLT | |
| 20 | S***5 | CLAMP;HOSE | |
| 21 | S***1 | O-RING | |
| 22 | S***1 | O-RING | |
| 23 | S***1 | O-RING | |
| 24 | S***1 | O-RING | |
| 25 | S***1 | O-RING | |
| 26 | K***0 | ELBOW | |
| 27 | 2***6 | PROTECTOR;HOSE-1200L | |
| 28 | K***3 | CLAMP | |
| 29 | D***6 | ADAPTER | |
| 3 | K***6 | WASHER;HARDENED | |
| 30 | K***4 | CLIP | |
| 31 | D***5 | HOSE | |
| 32 | S***3 | CLAMP | |
| 33 | K***1 | CLIP;BAND | |
| 4 | K***8 | SWITCH;PRESSURE | |
| 5 | K***7 | TEE | |
| 6 | K***3 | ELBOW | |
| 7 | K***3 | ELBOW | |
| 8 | S***3 | BOLT | |
| 9 | K***9 | TEE |
