Каталог запасных частей к технике: Doosan Мини-погрузчик 450 Plus (Tier3) (2010). 3140 Гидросистема
1
10
11
11
11
11
11
12
12
12
12
12
12
13
14
15
15
16
17
17
18
18
19
19
19
19
2
20
20
20
21
21
22
22
22
22
22
22
22
22
22
22
22
23
23
23
23
23
23
23
23
23
23
23
23
23
26
27
27
27
28
28
29
29
3
30
34
34
35
35
36
36
37
37
37
37
37
37
37
37
37
37
37
39
39
4
40
40
43
44
45
46
47
48
48
49
49
5
5
50
6
6
7
8
9
9
9
9
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|

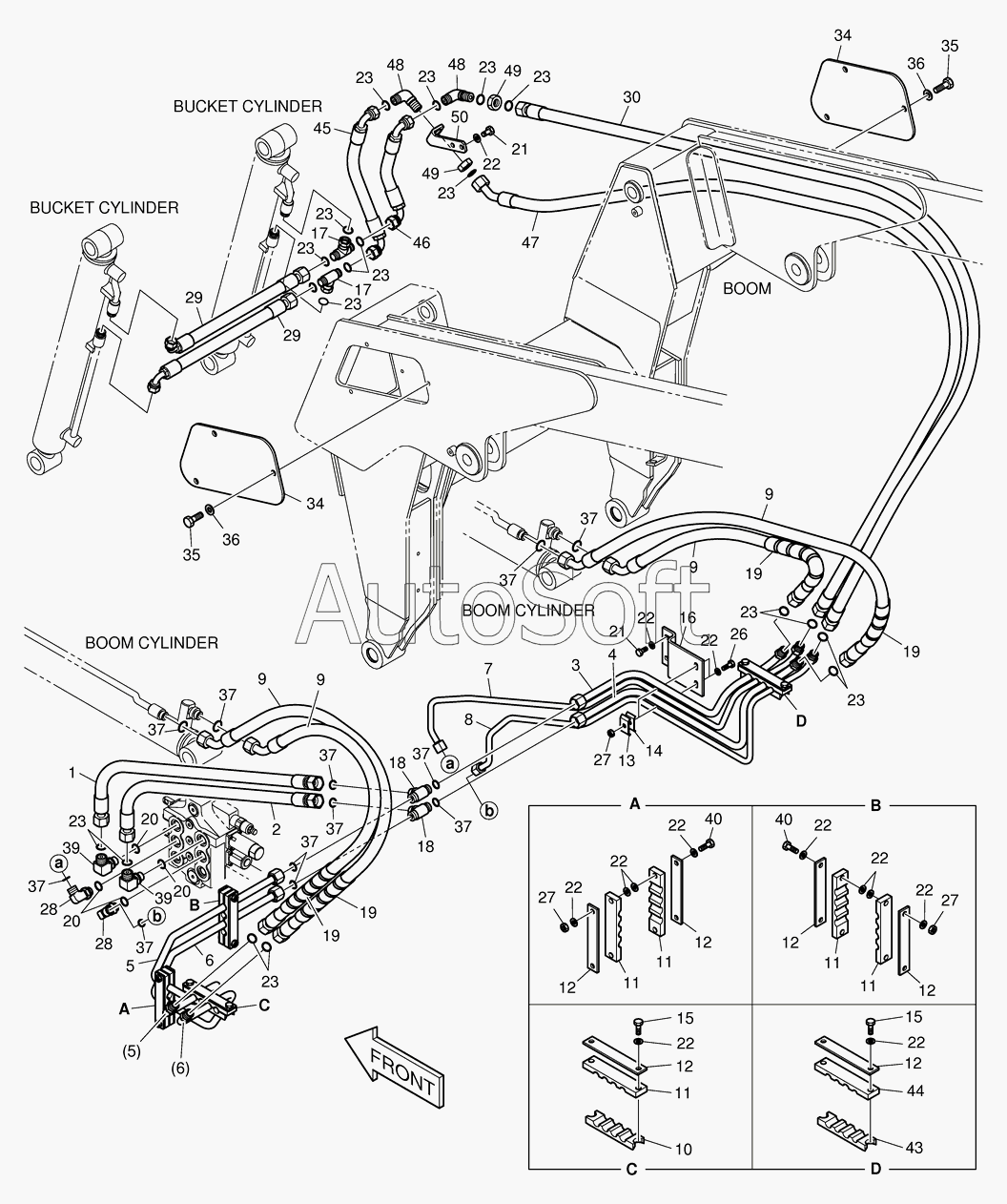

| K1021604 | K***4 | BOOM & BUCKET PIPING | |
| 1 | D***5 | HOSE | |
| 10 | K***3 | CLAMP | |
| 11 | K***2 | CLAMP | |
| 12 | K***8 | PLATE | |
| 13 | K***6 | CLAMP | |
| 14 | K***7 | RUBBER | |
| 15 | S***3 | BOLT | |
| 16 | K***7 | BRACKET | |
| 17 | K***1 | TEE | |
| 18 | K***3 | TEE | |
| 19 | K***0 | PROTECTOR;HOSE | |
| 2 | D***9 | HOSE | |
| 20 | S***1 | O-RING | |
| 21 | S***3 | BOLT | |
| 22 | K***6 | WASHER;HARDENED | |
| 23 | S***1 | O-RING | |
| 26 | S***3 | BOLT | |
| 27 | K***5 | NUT;LOCK | |
| 28 | K***2 | ELBOW | |
| 29 | D***9 | HOSE | |
| 3 | K***6 | TUBE | |
| 30 | D***1 | HOSE | |
| 34 | K***4 | COVER | |
| 35 | S***3 | BOLT;HEX. | |
| 36 | S***3 | WASHER | |
| 37 | S***1 | O-RING | |
| 39 | K***2 | ELBOW | |
| 4 | K***7 | TUBE | |
| 40 | S***3 | BOLT | |
| 43 | K***1 | CLAMP | |
| 44 | K***0 | CLAMP | |
| 45 | D***3 | HOSE | |
| 46 | D***2 | HOSE | |
| 47 | D***4 | HOSE | |
| 48 | K***4 | ELBOW | |
| 49 | K***0 | NUT;LOCK | |
| 5 | K***5 | TUBE | |
| 50 | K***5 | BRACKET | |
| 6 | K***6 | TUBE | |
| 7 | K***8 | TUBE | |
| 8 | K***9 | TUBE | |
| 9 | D***3 | HOSE |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
