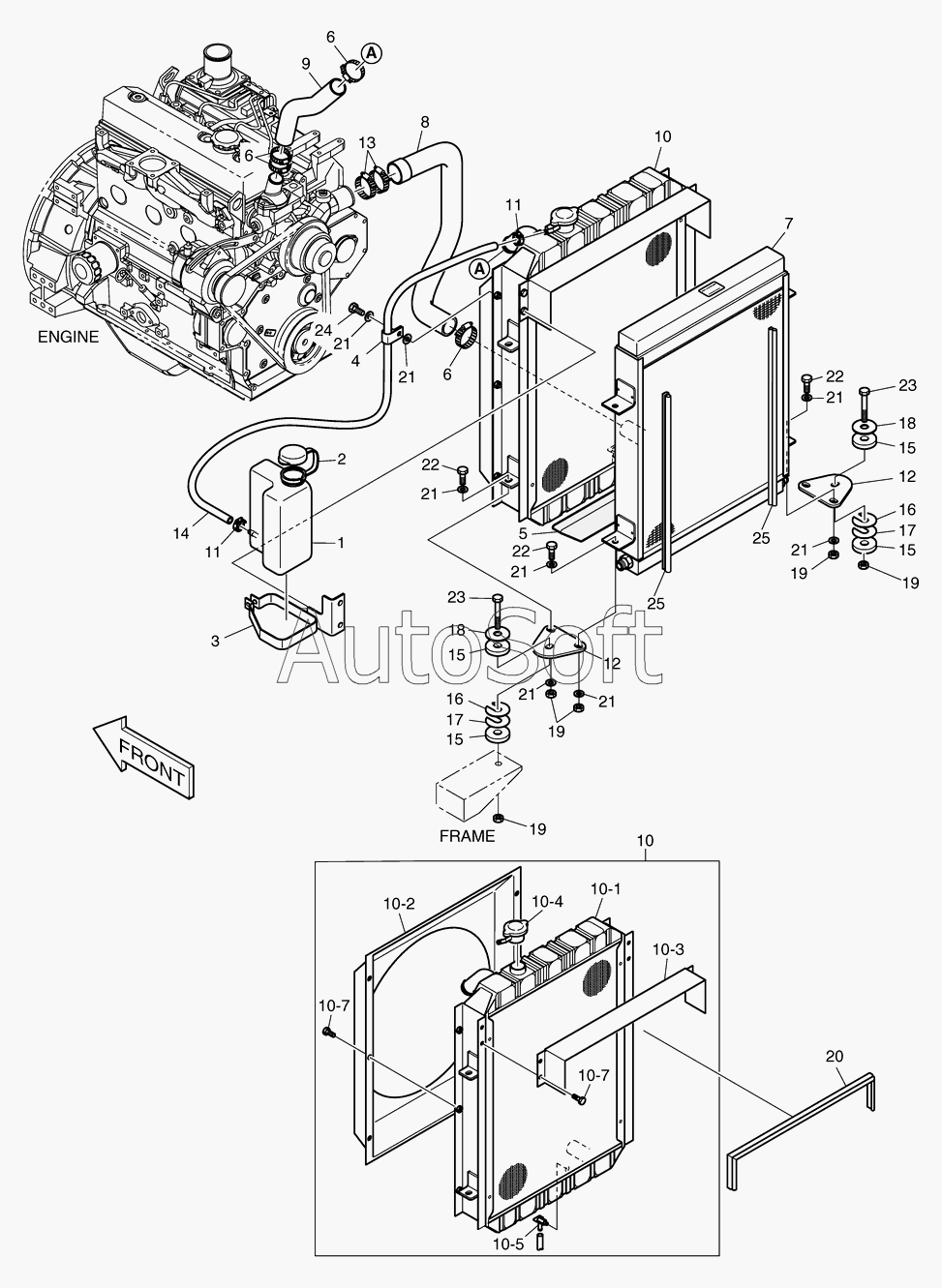

Каталог запасных частей к технике: Doosan Мини-погрузчик 460 Plus (2010). 2170 Установка радиатора
1
10
10
10-1
10-2
10-3
10-4
10-5
10-7
10-7
11
11
12
12
13
14
15
15
15
15
16
16
17
17
18
18
19
19
19
19
2
20
21
21
21
21
21
21
21
21
22
22
22
23
23
24
25
25
3
4
5
6
6
6
7
8
9
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| K1021546A | K***A | RADIATOR & OIL COOLER | |
| 1 | K***7 | TANK;RESERVE | |
| 10 | K***0 | RADIATOR ASS'Y | |
| 10-1 | K***5 | RADIATOR | |
| 10-2 | K***6 | SHROUD | |
| 10-3 | K***7 | COVER | |
| 10-4 | K***8 | CAP | |
| 10-5 | K***9 | PLUG;COCK | |
| 10-7 | S***2 | BOLT M8X1.25X20 | |
| 11 | S***6 | CLAMP;HOSE | |
| 12 | K***6 | PLATE | |
| 13 | S***4 | CLAMP;HOSE | |
| 14 | K***5 | HOSE;BULK (L=40CM) | |
| 15 | K***6 | RUBBER | |
| 16 | K***7 | SHIM | |
| 17 | K***8 | SHIM | |
| 18 | K***1 | WASHER | |
| 19 | K***4 | NUT;LOCK | |
| 2 | K***8 | CAP;RESERVOIR | |
| 20 | K***1 | STRIP;BULK | |
| 21 | K***7 | WASHER;HARDENED | |
| 22 | S***3 | BOLT | |
| 23 | S***3 | BOLT | |
| 24 | S***3 | BOLT;HEX. | |
| 25 | K***8 | STRIP | |
| 3 | K***6 | PLATE;RESERVOIR MOUNT | |
| 4 | K***2 | CLIP | |
| 5 | K***6 | INSULATOR | |
| 6 | S***5 | CLAMP;HOSE | |
| 7 | K***8 | COOLER;OIL | |
| 8 | K***6 | HOSE;RAD OUTLET | |
| 9 | K***7 | HOSE;RAD INLET |
