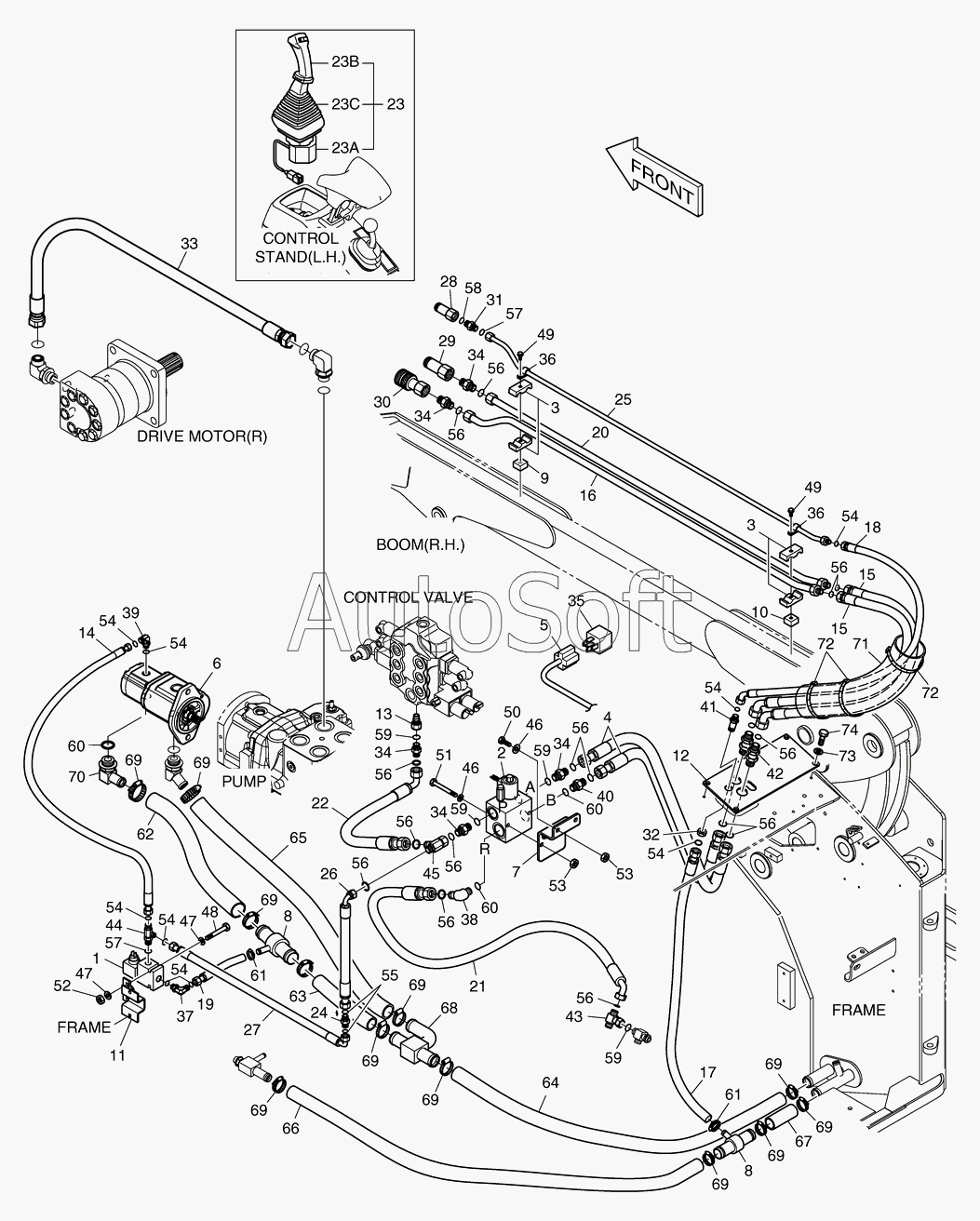

Каталог запасных частей к технике: Doosan Мини-погрузчик 460 Plus (Tier3) (2010). 6560 Гидросистема
1
10
11
12
13
14
15
15
16
17
18
19
2
20
21
22
23
23A
23B
23C
24
25
26
27
28
29
3
3
30
31
32
33
34
34
34
34
34
35
36
36
37
38
39
4
40
41
42
43
44
45
46
46
47
47
48
49
49
5
50
51
52
53
53
54
54
54
54
54
54
54
54
55
56
56
56
56
56
56
56
56
56
56
56
56
57
57
58
59
59
59
59
6
60
60
60
61
61
62
63
64
65
66
67
68
69
69
69
69
69
69
69
69
69
69
69
7
70
71
72
72
73
74
8
8
9
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| K1040147A | K***A | HIGH FLOW-JOYSTICK | |
| 1 | K***4 | VALVE;SOLENOID | |
| 10 | K***0 | BLOCK | |
| 11 | K***5 | BRACKET | |
| 12 | K***0 | PLATE | |
| 13 | K***1 | SLEEVE | |
| 14 | D***9 | HOSE | |
| 15 | D***0 | HOSE | |
| 16 | K***2 | TUBE | |
| 17 | D***2 | HOSE | |
| 18 | D***7 | HOSE | |
| 19 | D***2 | HOSE | |
| 2 | K***5 | VALVE;SOLENOID | |
| 20 | K***3 | TUBE | |
| 21 | D***9 | HOSE | |
| 22 | D***3 | HOSE | |
| 23 | K***A | VALVE;JOYSTICK | |
| 23A | K***A | HST BODY | |
| 23B | K***5 | HANDLE | |
| 23C | K***2 | BOOT | |
| 24 | K***4 | VALVE;CHECK | |
| 25 | K***5 | TUBE | |
| 26 | D***6 | HOSE | |
| 27 | D***5 | HOSE | |
| 28 | K***3 | COUPLER | |
| 29 | K***4 | COUPLER | |
| 3 | K***6 | CLAMP;TUBE | |
| 30 | K***5 | COUPLER | |
| 31 | K***9 | ADAPTER | |
| 32 | K***0 | NUT;LOCK | |
| 33 | D***0 | HOSE | |
| 34 | K***5 | ADAPTER | |
| 35 | K***8 | RELAY;SEALED | |
| 36 | K***2 | CLIP | |
| 37 | K***6 | ELBOW | |
| 38 | K***6 | ELBOW | |
| 39 | K***7 | ELBOW | |
| 4 | D***4 | HOSE | |
| 40 | K***3 | ADAPTER | |
| 41 | K***5 | ADAPTER | |
| 42 | K***7 | ADAPTER | |
| 43 | D***4 | TEE | |
| 44 | K***8 | TEE | |
| 45 | K***9 | TEE | |
| 46 | K***7 | WASHER;HARDENED | |
| 47 | K***8 | WASHER;HARDENED | |
| 48 | S***3 | BOLT M6X1.0X45 | |
| 49 | S***3 | BOLT | |
| 5 | K***2 | HARNESS;HIGH FLOW | |
| 50 | S***3 | BOLT | |
| 51 | S***6 | BOLT | |
| 52 | S***3 | NUT | |
| 53 | S***3 | NUT | |
| 54 | S***1 | O-RING | |
| 55 | S***1 | O-RING | |
| 56 | S***1 | O-RING | |
| 57 | S***1 | O-RING | |
| 58 | S***1 | O-RING | |
| 59 | S***1 | O-RING | |
| 6 | K***4 | PUMP;GEAR | |
| 60 | S***1 | O-RING | |
| 61 | S***6 | CLAMP;HOSE | |
| 62 | 2***5 | HOSE | |
| 63 | 2***9 | HOSE;RUBBER 285L | |
| 64 | D***6 | HOSE | |
| 65 | D***6 | HOSE | |
| 66 | D***4 | HOSE | |
| 67 | 2***7 | HOSE | |
| 68 | D***3 | TEE | |
| 69 | S***5 | CLAMP;HOSE | |
| 7 | K***A | BRACKET | |
| 70 | K***1 | ELBOW | |
| 71 | K***1 | PROTECTOR;HOSE | |
| 72 | K***1 | CLIP;BAND | |
| 73 | K***6 | WASHER;HARDENED | |
| 74 | S***3 | BOLT | |
| 8 | K***7 | TEE | |
| 9 | K***9 | BLOCK |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
