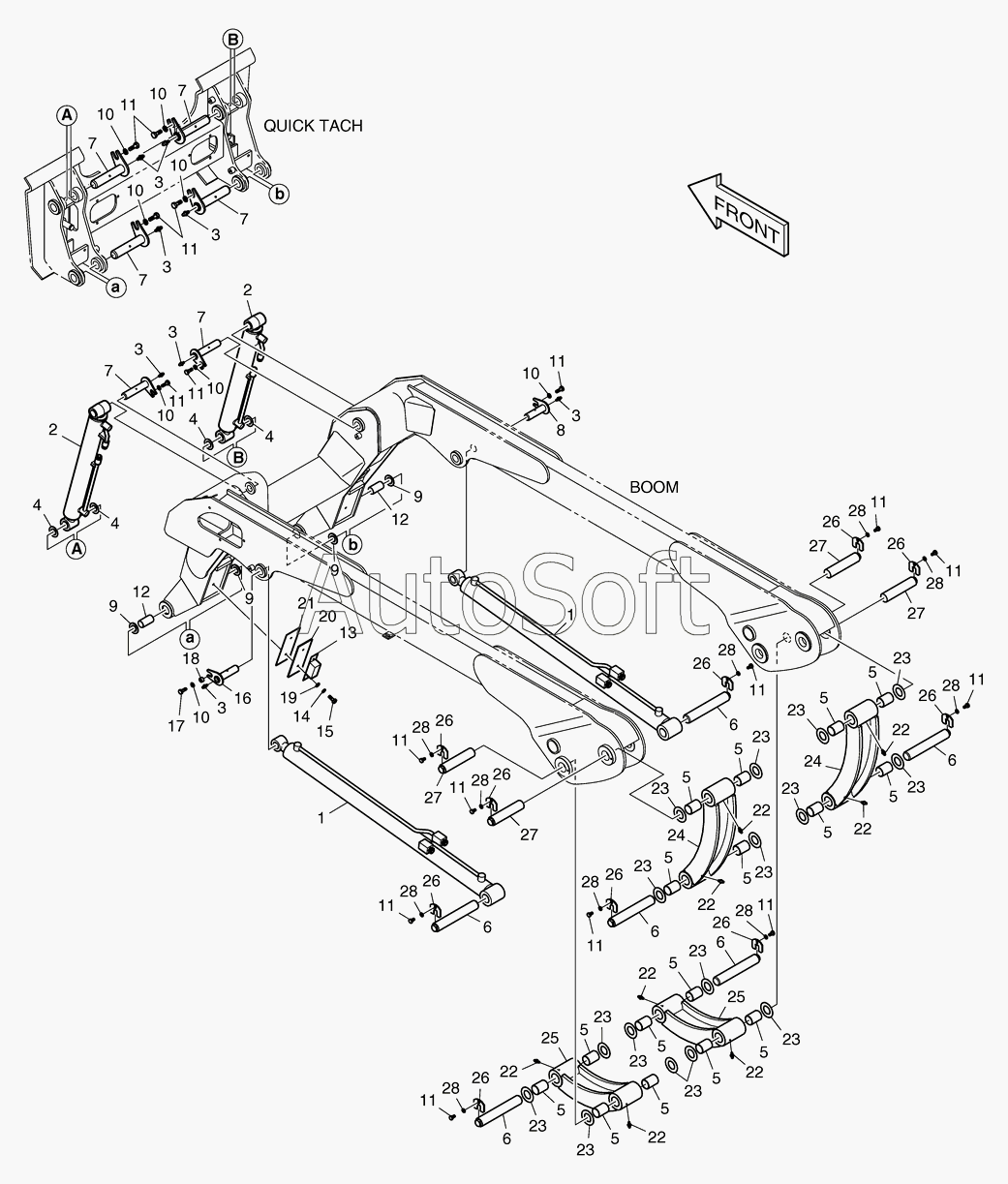

Каталог запасных частей к технике: Doosan Мини-погрузчик 470 Plus (2010). 1210 Установка стрелы
1
1
10
10
10
10
10
10
10
10
11
11
11
11
11
11
11
11
11
11
11
11
11
11
11
12
12
13
14
15
16
17
18
19
2
2
2
2
20
21
22
22
22
22
22
22
22
22
23
23
23
23
23
23
23
23
23
23
23
23
23
23
23
24
24
25
25
26
26
26
26
26
26
26
26
26
26
27
27
27
27
28
28
28
28
28
28
28
28
28
28
3
3
3
3
3
3
3
4
4
4
4
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
6
6
6
6
6
6
7
7
7
7
7
7
8
9
9
9
9
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| K1020619 | K***9 | HINGE BOOM & BUCKET | |
| 1 | K***3 | CYLINDER;BOOM | |
| 10 | K***4 | WASHER | |
| 11 | S***3 | BOLT | |
| 12 | K***1 | BUSHING | |
| 13 | K***2 | PAD;RUBBER | |
| 14 | K***7 | WASHER;HARDENED | |
| 15 | S***3 | BOLT M10X1.5X30 | |
| 16 | K***7 | PIN | |
| 17 | S***3 | BOLT | |
| 18 | K***9 | SPACER | |
| 19 | S***3 | WASHER;SPRING M10 | |
| 2 | K***8 | CYLINDER;BUCKET | |
| 2 | K***A | CYLINDER;BUCKET | |
| 20 | K***2 | PLATE;STOPPER | |
| 21 | K***3 | SPACER | |
| 22 | S***7 | NIPPLE;GREASE | |
| 23 | K***5 | SHIM | |
| 24 | K***3 | LINK;REAR | |
| 25 | K***4 | LINK;FORNT | |
| 26 | K***7 | PLATE;PIN LOCK | |
| 27 | K***0 | PIN | |
| 28 | K***6 | WASHER;HARDENED | |
| 3 | K***5 | NIPPLE;GREASE | |
| 4 | K***1 | SHIM | |
| 5 | K***9 | BUSHING | |
| 6 | K***9 | PIN | |
| 7 | K***7 | PIN | |
| 8 | K***6 | PIN | |
| 9 | K***4 | SEAL;DUST |
