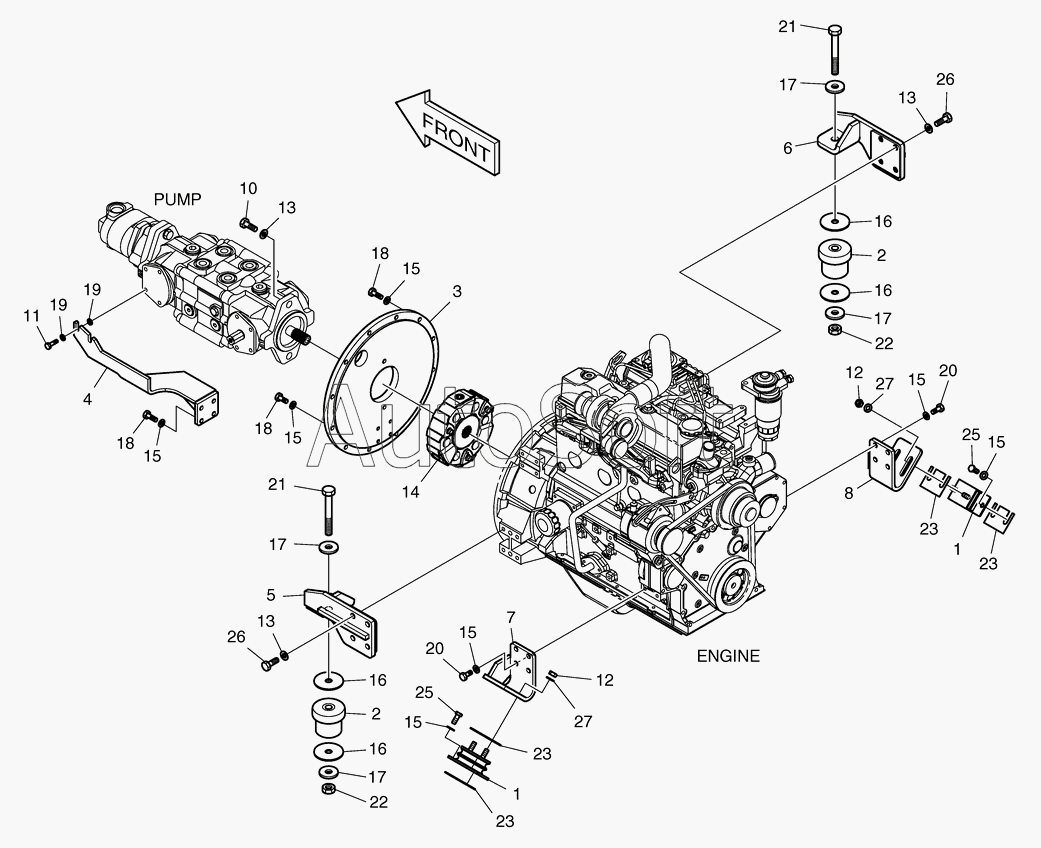

Каталог запасных частей к технике: Doosan Мини-погрузчик 470 Plus (2010). 2100 Установка двигателя
1
1
10
11
12
12
13
13
13
14
15
15
15
15
15
15
15
16
16
16
16
17
17
17
17
18
18
18
19
19
2
2
20
20
21
21
22
22
23
23
23
23
25
25
26
26
27
27
3
4
5
6
7
8
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| K1021543 | K***3 | ENGINE & PUMP ASS'Y | |
| 1 | K***3 | RUBBER;ENGINE MOUNT | |
| 10 | K***2 | BOLT | |
| 11 | S***3 | BOLT | |
| 12 | K***4 | NUT;LOCK | |
| 13 | K***5 | WASHER;HARDENED | |
| 14 | K***9 | COUPLING;PUMP | |
| 15 | K***7 | WASHER;HARDENED | |
| 16 | K***3 | WASHER | |
| 17 | K***8 | WASHER;HARDENED | |
| 18 | S***3 | BOLT M10X1.5X30 | |
| 19 | K***8 | SHIM | |
| 2 | K***4 | RUBBER;ENGINE MOUNT | |
| 20 | S***3 | BOLT | |
| 21 | S***3 | BOLT | |
| 22 | K***0 | NUT;LOCK | |
| 23 | K***3 | SPACER | |
| 25 | S***3 | BOLT;HEX. | |
| 26 | S***3 | BOLT | |
| 27 | K***5 | WASHER;HARDENED | |
| 3 | K***2 | PLATE;PUMP | |
| 4 | K***5 | BRACKET | |
| 5 | K***8 | BRACKET;ENGINE MOUNT(L.H) | |
| 6 | K***9 | BRACKET;ENGINE MOUNT(R.H) | |
| 7 | K***6 | BRACKET;ENGINE MOUNT(L.H) | |
| 8 | K***9 | BRACKET;ENGINE MOUNT(R.H) |
