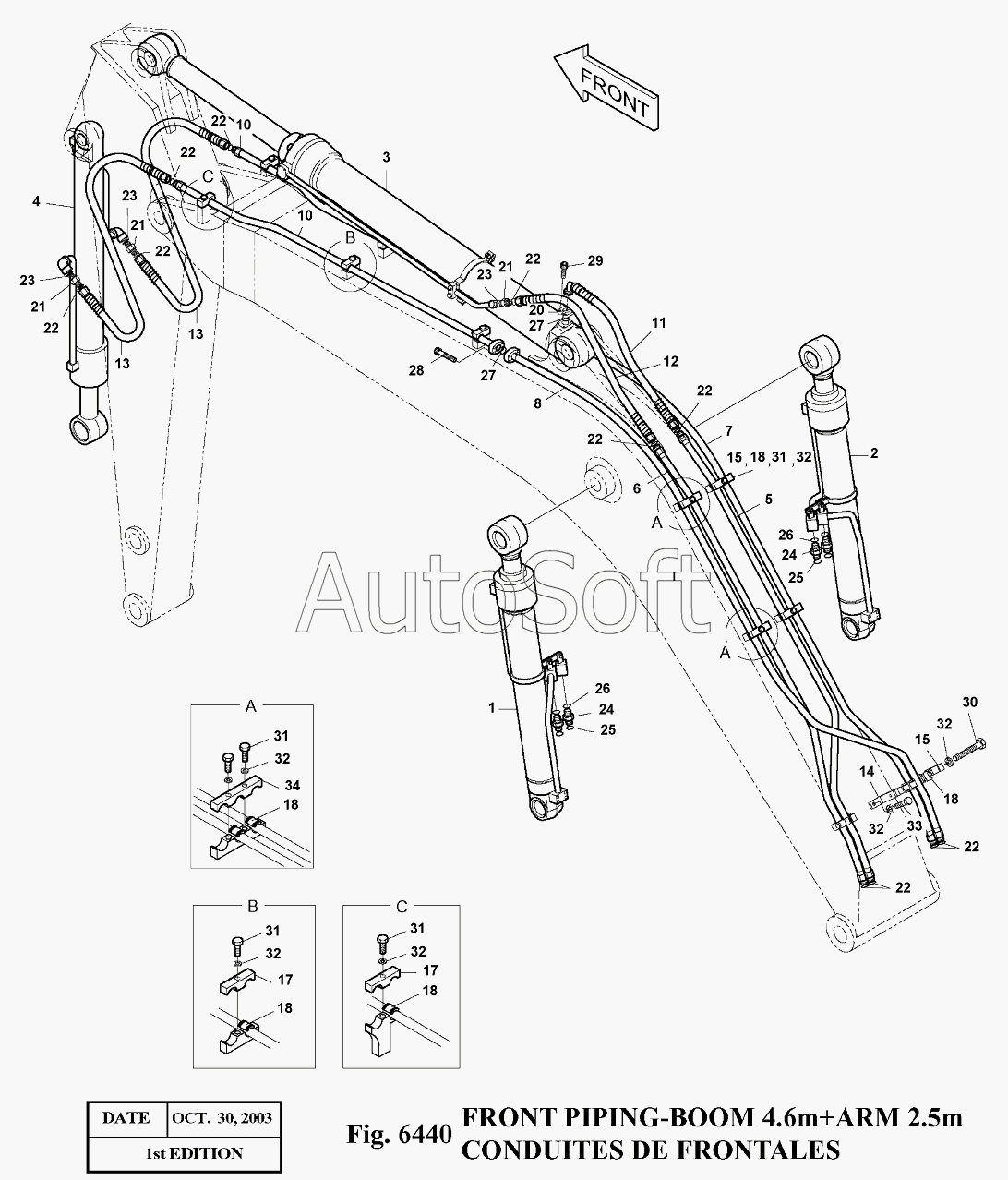

Каталог запасных частей к технике: Doosan Экскаватор SOLAR 140LC-V (2010). 6440 Трубопроводы
1
2
3
4
5
6
7
8
10
10
11
12
13
13
14
15
15
17
17
18
18
18
18
18
20
21
21
21
22
22
22
22
22
22
22
22
22
23
23
23
24
24
25
25
26
26
27
27
28
29
30
31
31
31
31
32
32
32
32
32
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2400-1819A | 2***A | FRONT PIPING | |
| 1 | 2***B | CYLINDER;BOOM(L.H) | |
| 10 | 2***B | PIPE;BUCKET | |
| 11 | 2***1 | HOSE 730L | |
| 12 | 2***5 | HOSE 870L | |
| 13 | 2***7 | HOSE | |
| 14 | 2***2 | BRACKET | |
| 15 | 2***9 | CLAMP | |
| 17 | 1***1 | CLAMP | |
| 18 | 2***A | RUBBER | |
| 2 | 2***B | CYLINDER;BOOM(R.H) | |
| 20 | 2***9 | FLANGE | |
| 21 | 2***1 | ADAPTER | |
| 22 | S***1 | O-RING | |
| 23 | S***1 | O-RING | |
| 24 | 2***3 | ADAPTER | |
| 25 | S***1 | O-RING | |
| 26 | S***1 | O-RING | |
| 27 | 2***2 | O-RING | |
| 28 | S***6 | BOLT;SOCKET M10X1.5X45 | |
| 29 | S***6 | BOLT;SOCKET M10X1.5X30 | |
| 3 | 2***A | CYLINDER;ARM | |
| 30 | S***3 | BOLT M12X1.75X80 | |
| 31 | S***3 | BOLT M12X1.75X55 | |
| 32 | S***3 | WASHER;SPRING M10 | |
| 33 | S***3 | BOLT M12X1.75X30 | |
| 34 | 1***6 | CLAMP;PIPE | |
| 4 | 4***8 | CYLINDER;BUCKET | |
| 5 | 2***B | PIPE;ARM CROWD | |
| 6 | 2***B | PIPE;ARM DUMP | |
| 7 | 2***A | PIPE;BUCKET CROWD | |
| 8 | 2***A | PIPE;BUCKET DUMP |
