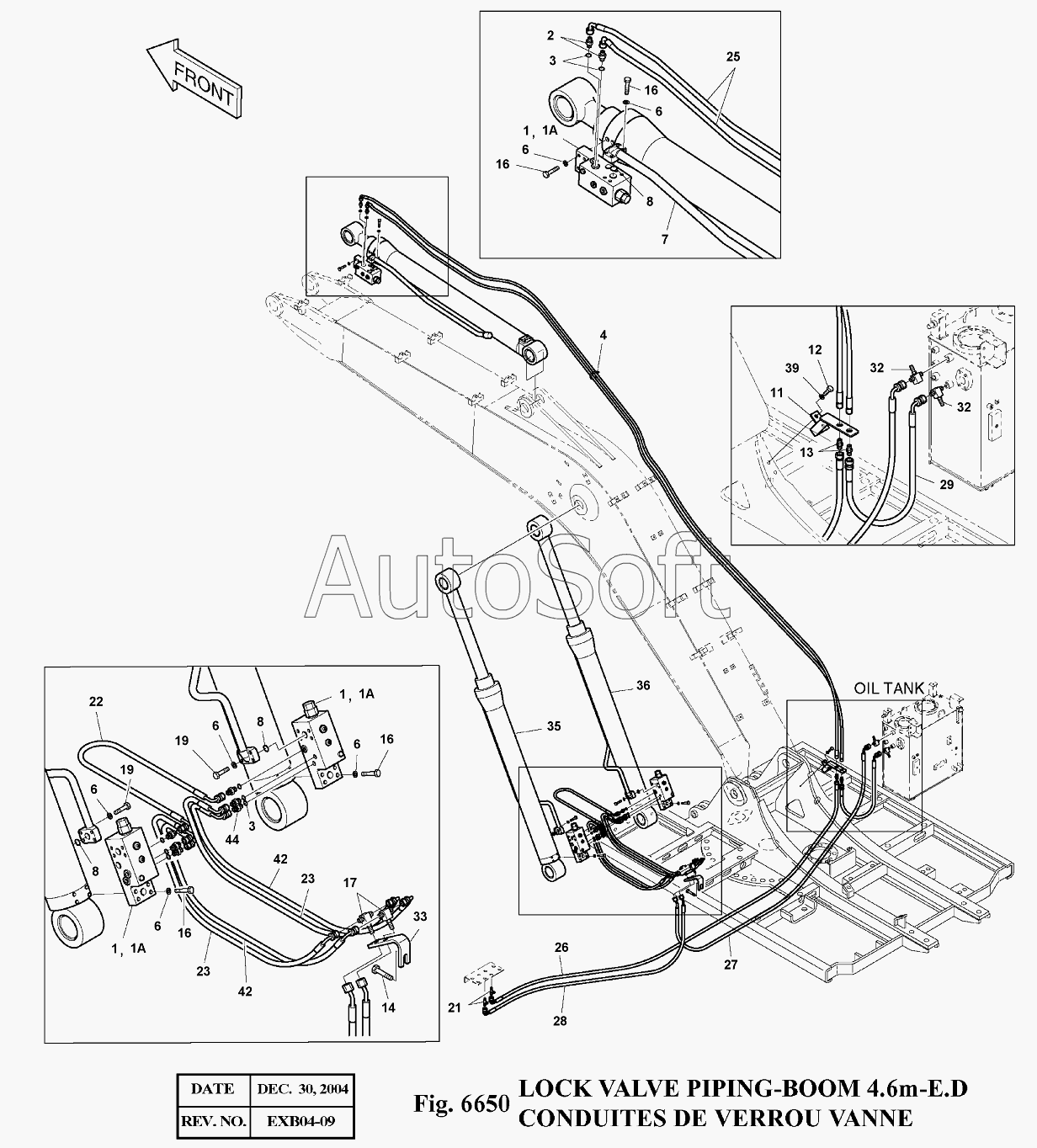

Каталог запасных частей к технике: Doosan Экскаватор SOLAR 140LC-V (2010). 6650 Трубопроводы
1
1
1
2
3
3
4
6
6
6
6
6
6
7
8
8
8
11
12
13
14
16
16
16
16
17
19
19
21
22
23
23
25
26
27
28
29
32
32
33
35
36
39
42
42
44
101
101
101
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 400-00257 | 4***7 | LOCK VALVE PIPING-4.6m BOOM | |
| 1 | 4***A | VALVE;LOCK | |
| 101 | K***8 | SEAL KIT | |
| 11 | 1***8 | BRAKCET | |
| 12 | S***3 | BOLT M10X1.5X22 | |
| 13 | 1***7 | ADAPTER | |
| 14 | S***3 | BOLT M12X1.75X60 | |
| 16 | S***6 | BOLT M10X1.5X50 | |
| 17 | 1***8 | TEE | |
| 19 | S***6 | BOLT;SOCKET M10X1.5X45 | |
| 2 | 2***4 | ADAPTER;S PFO-PF1/4 | |
| 21 | 1***2 | TEE 3PF3/8 | |
| 22 | D***3 | HOSE PF1/4-800L | |
| 23 | 2***7 | HOSE PF1/4-1200L | |
| 25 | 2***5 | HOSE PF1/4-5550L | |
| 26 | 2***5 | HOSE PF3/8-2100L | |
| 27 | 2***4 | HOSE PF3/8-2000L | |
| 28 | D***8 | HOSE PF3/8-1850L | |
| 29 | 2***3 | HOSE PF3/8-810L | |
| 3 | S***1 | O-RING | |
| 32 | 2***1 | TEE | |
| 33 | 1***8 | BRACKET | |
| 35 | 4***A | CYLINDER;BOOM(L.H) | |
| 36 | 4***A | CYLINDER;BOOM(R.H) | |
| 39 | S***3 | WASHER;SPRING M10 | |
| 4 | 2***2 | CLIP;BAND | |
| 42 | D***5 | HOSE PF1/4-1250L | |
| 44 | 2***2 | ADAPTER | |
| 6 | S***3 | WASHER;SPRING | |
| 7 | 4***4 | CYLINDER;ARM | |
| 8 | S***1 | O-RING |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
