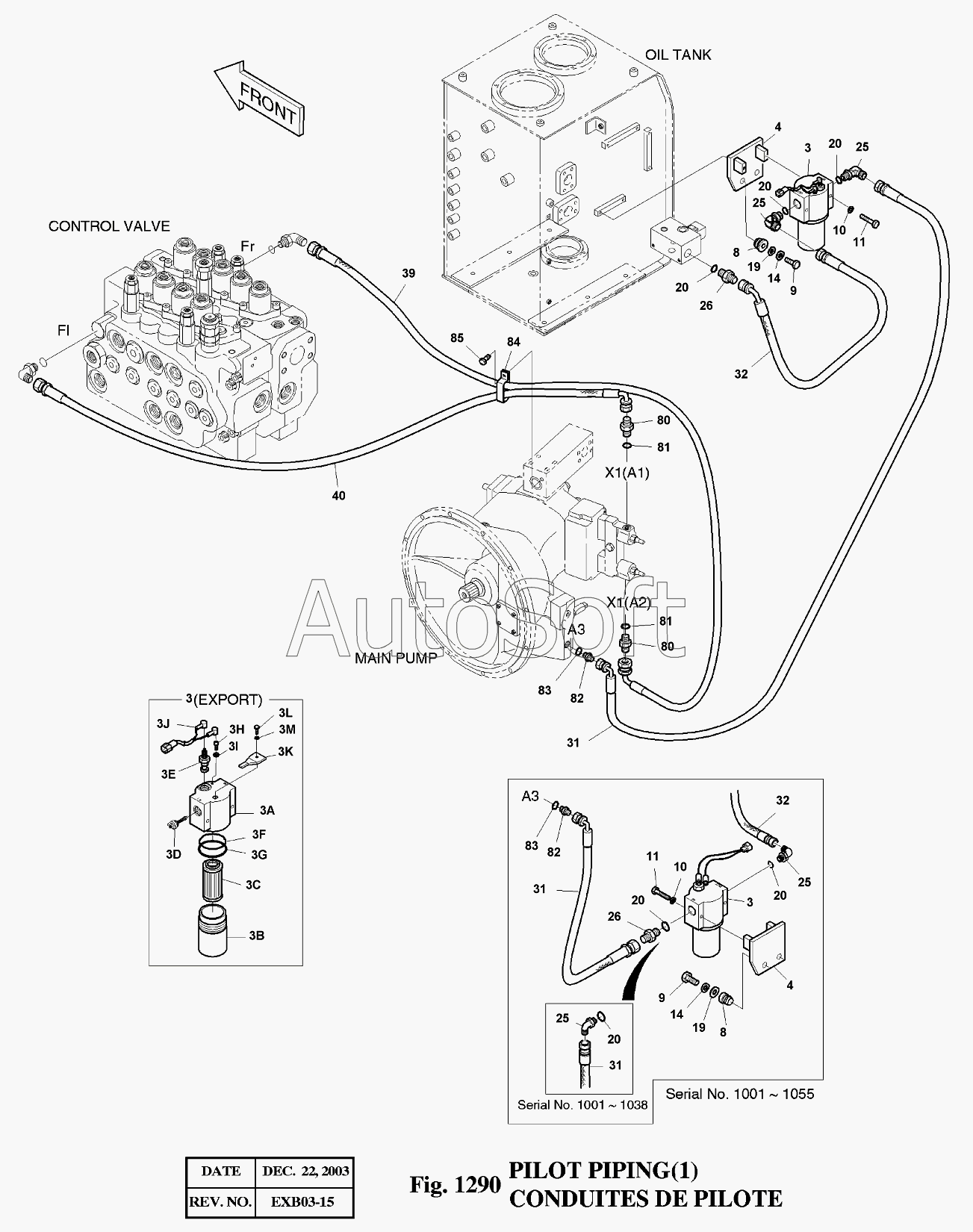

Каталог запасных частей к технике: Doosan Экскаватор SOLAR 175LC-V (2010). 1290 Трубопроводы управления
3
3
4
4
8
8
9
9
10
10
11
11
14
14
19
19
20
20
20
20
20
20
25
25
25
25
25
25
25
25
25
25
25
25
26
26
26
26
26
26
31
31
31
31
31
31
31
31
31
32
32
32
32
32
32
32
32
39
40
80
80
81
81
82
82
83
83
84
85
302
303
304
305
306
307
310
311
312
313
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 400-01097 | 4***7 | PILOT PIPING | |
| 10 | S***3 | WASHER;SPRING M6 | |
| 11 | S***3 | BOLT M6X1.0X55 | |
| 14 | S***3 | WASHER;SPRING M10 | |
| 19 | 2***0 | WASHER | |
| 20 | S***1 | O-RING | |
| 25 | 2***2 | ELBOW | |
| 25 | 2***2 | ELBOW | |
| 25 | 2***2 | ELBOW | |
| 26 | 2***6 | ADAPTER | |
| 26 | 2***A | ADAPTER PFO1/2-PF1/2 | |
| 26 | 2***A | ADAPTER PFO1/2-PF1/2 | |
| 3 | 4***A | FILTER;PILOT | |
| 302 | 2***3 | CASE | |
| 303 | 2***4 | ELEMENT;PILOT FILTER | |
| 304 | 2***7 | VALVE;BY-PASS | |
| 305 | 2***A | INDICATOR | |
| 306 | Y***4 | RING;BACK UP | |
| 307 | Y***5 | O-RING | |
| 31 | 2***2 | HOSE PF1/2-460L | |
| 31 | 2***3 | HOSE PF1/2-1100L | |
| 31 | D***3 | HOSE PF1/2-410L | |
| 310 | 5***6 | HARNESS;PILOT FILTER | |
| 311 | 2***1 | BRACKET;HOUSING W9 | |
| 312 | S***3 | BOLT M8X1.25X16 | |
| 313 | S***3 | WASHER;SPRING | |
| 32 | D***3 | HOSE PF1/2-600L | |
| 32 | D***3 | HOSE PF1/2-600L | |
| 32 | D***3 | HOSE PF1/2-410L | |
| 32 | D***2 | HOSE PF1/2-600L | |
| 39 | 2***2 | HOSE PF1/4-1850L | |
| 4 | 1***A | BRACKET | |
| 40 | 2***1 | HOSE PF1/4-1750L | |
| 8 | 1***6 | RUBBER | |
| 80 | 2***5 | ADAPTER | |
| 81 | S***1 | SEAL RING | |
| 82 | 2***3 | ADAPTER | |
| 83 | S***1 | SEAS RING | |
| 84 | 1***4 | CLIP D26/M8 | |
| 85 | 1***6 | BOLT M8X1.25X12 | |
| 9 | S***3 | BOLT M10X1.5X35 |
