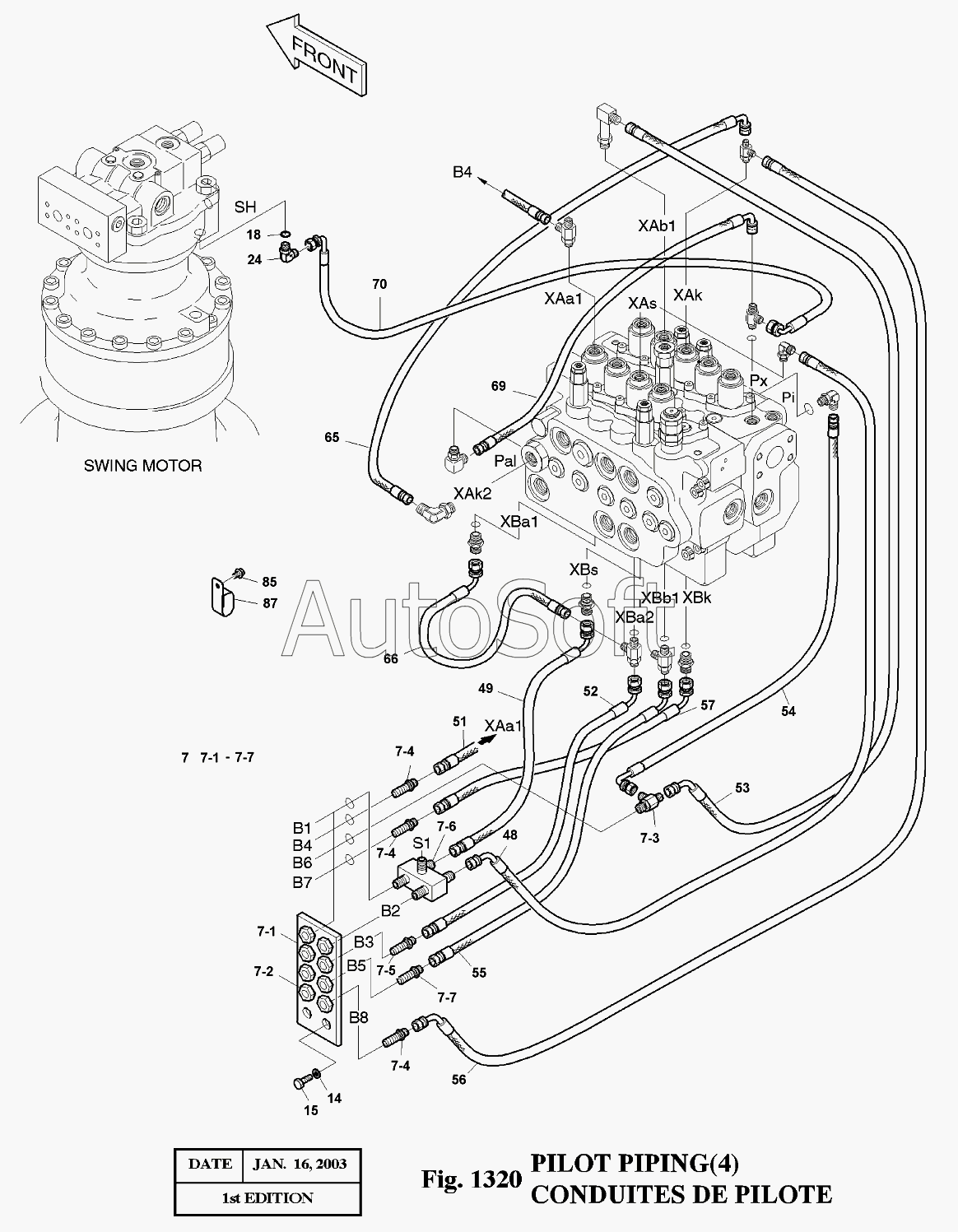

Каталог запасных частей к технике: Doosan Экскаватор SOLAR 175LC-V (2010). 1320 Трубопроводы управления
7
14
15
18
24
48
49
51
52
53
54
55
56
57
65
66
69
70
85
87
701
702
703
704
704
704
705
706
707
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 400-01097 | 4***7 | PILOT PIPING | |
| 14 | S***3 | WASHER;SPRING M10 | |
| 15 | S***3 | BOLT M10X1.5X25 | |
| 18 | S***1 | O-RING | |
| 24 | 2***4 | ELBOW | |
| 48 | 2***3 | HOSE PF3/8-870L | |
| 49 | 2***1 | HOSE PF3/8-650L | |
| 51 | 2***1 | HOSE PF3/8-1000L | |
| 52 | 2***3 | HOSE PF3/8-830L | |
| 53 | 2***0 | HOSE PF3/8-1100L | |
| 54 | 2***8 | HOSE PF1/4-1300L | |
| 55 | 2***3 | HOSE PF3/8-810L | |
| 56 | 2***0 | HOSE PF3/8-1100L | |
| 57 | 2***3 | HOSE PF3/8-810L | |
| 65 | 2***3 | HOSE PF1/4-500L | |
| 66 | 2***4 | HOSE PF3/8-550L | |
| 69 | 2***2 | HOSE PF1/4-850L | |
| 7 | 1***A | CONNECTOR SUB ASS'Y | |
| 70 | 2***7 | HOSE PF1/4-1100L | |
| 701 | 6***A | PLATE | |
| 702 | 1***1 | NUT | |
| 703 | 1***1 | TEE 2PF3/8-PF1/4 | |
| 704 | 1***1 | ADAPTER 2PF3/8 | |
| 705 | 1***2 | ADAPTER;ORIFICE | |
| 706 | 4***7 | VALVE;SHUTTLE BLOCK | |
| 707 | 1***3 | ADAPTER;ORIFICE | |
| 85 | 1***6 | BOLT M8X1.25X12 | |
| 87 | 1***5 | CLIP |
