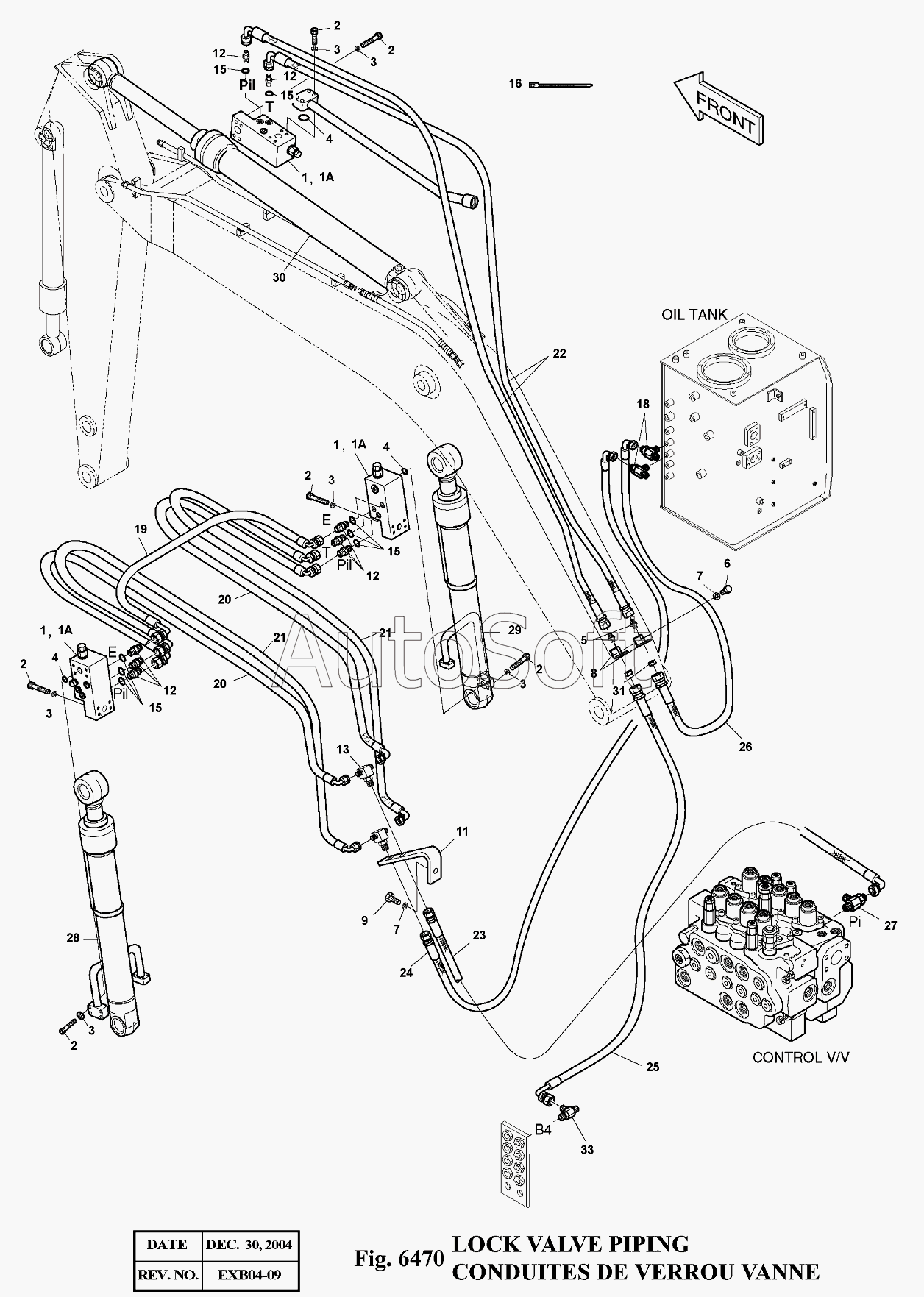

Каталог запасных частей к технике: Doosan Экскаватор SOLAR 175LC-V (2010). 6470 Трубопроводы
1
1
1
2
2
2
2
2
2
3
3
3
3
3
3
4
4
4
5
6
7
7
8
9
11
12
12
12
12
13
15
15
15
15
16
18
19
20
20
20
20
21
21
21
21
22
23
24
25
26
27
28
29
30
31
33
101
101
101
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 400-01131 | 4***1 | LOCK VALVE PIPING | |
| 1 | 4***A | VALVE;LOCK | |
| 101 | K***8 | SEAL KIT | |
| 11 | 1***5 | SUPPORT | |
| 12 | 2***4 | ADAPTER;S PFO-PF1/4 | |
| 13 | 1***8 | TEE | |
| 15 | S***1 | O-RING | |
| 16 | 2***2 | CLIP;BAND (200L) | |
| 18 | 2***1 | TEE | |
| 19 | D***3 | HOSE PF1/4-800L | |
| 2 | S***6 | BOLT M10X1.5X50 | |
| 20 | 2***2 | HOSE PF1/4-1400L | |
| 20 | 2***9 | HOSE PF1/4-1500L | |
| 21 | 2***2 | HOSE PF1/4-1400L | |
| 21 | 2***9 | HOSE PF1/4-1500L | |
| 22 | 2***0 | HOSE PF1/4-4740L | |
| 23 | 2***5 | HOSE PF3/8-1650L | |
| 24 | 2***5 | HOSE PF3/8-1700L | |
| 25 | 2***3 | HOSE PF3/8-2100L | |
| 26 | 2***9 | HOSE PF3/8-1450L | |
| 27 | 2***6 | TEE | |
| 28 | 4***7 | CYLINDER;BOOM(L.H) | |
| 29 | 4***8 | CYLINDER;BOOM(R.H) | |
| 3 | S***3 | WASHER;SPRING | |
| 30 | 4***9 | CYLINDER;ARM | |
| 31 | 1***1 | NUT | |
| 33 | 1***2 | TEE 3PF3/8 | |
| 4 | S***1 | O-RING | |
| 5 | 1***5 | ADAPTER PF1/4-PF3/8 | |
| 6 | S***3 | BOLT M12X1.75X35 | |
| 7 | S***3 | WASHER;SPRING M10 | |
| 8 | 1***0 | BRACKET | |
| 9 | S***3 | BOLT M12X1.75X65 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
