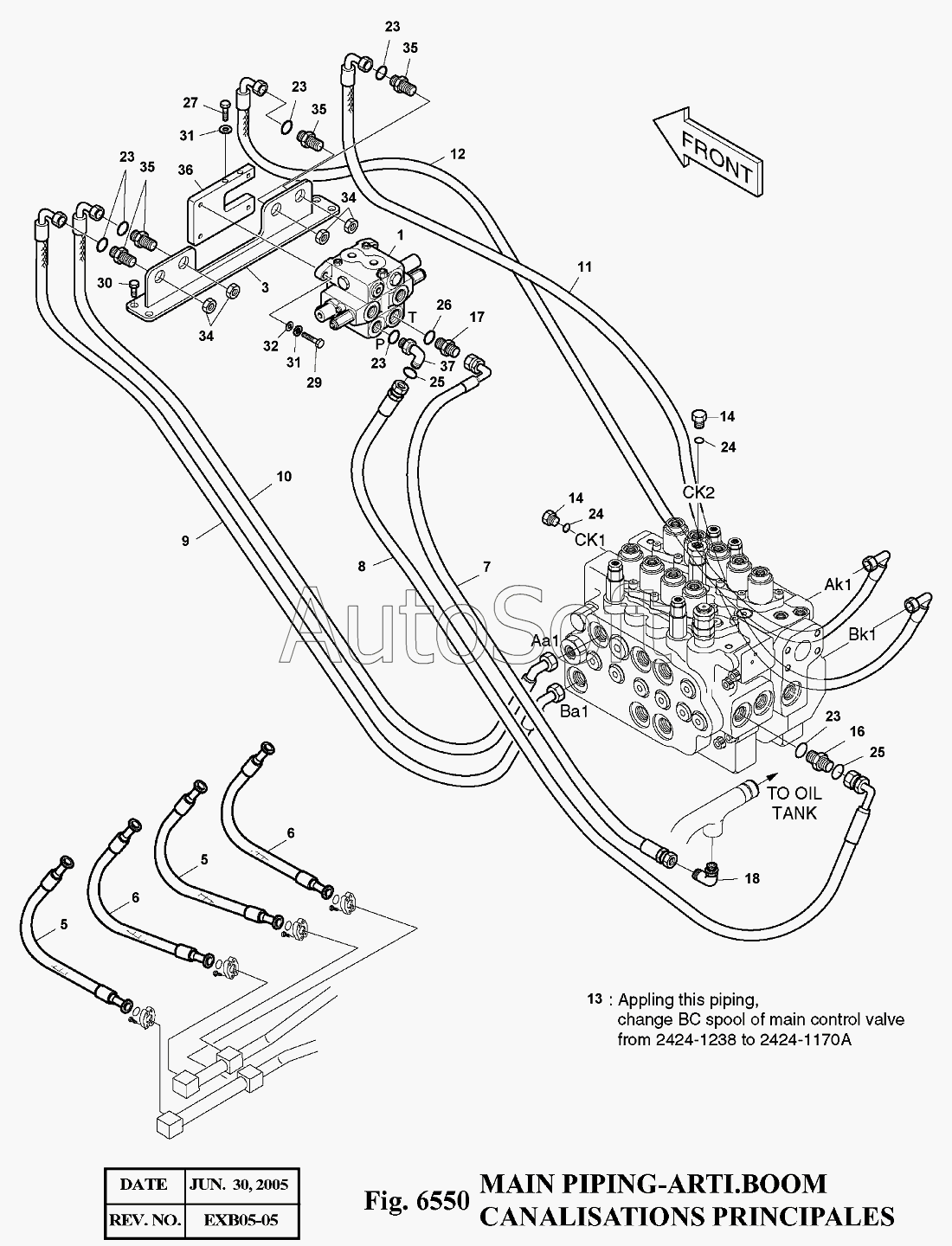

Каталог запасных частей к технике: Doosan Экскаватор SOLAR 175LC-V (2010). 6550 Трубопроводы
1
3
5
5
6
6
7
8
9
10
11
12
13
14
14
16
17
18
23
23
23
23
23
24
24
25
25
26
27
29
30
31
31
32
34
34
35
35
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 400-00834A | 4***A | MAIN PIPING FOR ARTIBOOM | |
| 1 | K***2 | VALVE;CONTROL | |
| 10 | D***2 | HOSE UNF1 3/16-1100L | |
| 11 | D***3 | HOSE UNF1 3/16-1200L | |
| 12 | D***4 | HOSE UNF1 3/16-1250L | |
| 13 | 2***A | SPOOL;BC | |
| 14 | 2***2 | PLUG PFO1/2 | |
| 16 | 2***1 | ADAPTER | |
| 17 | 2***5 | ADAPTER PFO1-PF1 | |
| 18 | 2***1 | ELBOW | |
| 23 | S***1 | O-RING | |
| 24 | S***1 | O-RING | |
| 25 | S***1 | O-RING | |
| 26 | S***1 | O-RING | |
| 27 | S***3 | BOLT M10X1.5X55 | |
| 29 | S***3 | BOLT M10X1.5X40 | |
| 3 | 1***A | BRACKET | |
| 30 | 2***4 | BOLT M10X1.5X25 | |
| 31 | S***3 | WASHER;SPRING M10 | |
| 32 | S***3 | WASHER;PLAIN | |
| 34 | 1***8 | NUT UNF1 3/16 | |
| 35 | D***7 | ADAPTER 2UNF1 3/16 | |
| 36 | K***A | BRACKET | |
| 37 | 2***1 | ELBOW | |
| 5 | 2***1 | HOSE PF3/4-900L | |
| 6 | 2***2 | HOSE PF3/4-850L | |
| 7 | 2***0 | HOSE PF1-1300L | |
| 8 | 2***8 | HOSE PF3/4-1550L | |
| 9 | D***1 | HOSE UNF1 3/16-1050L |
