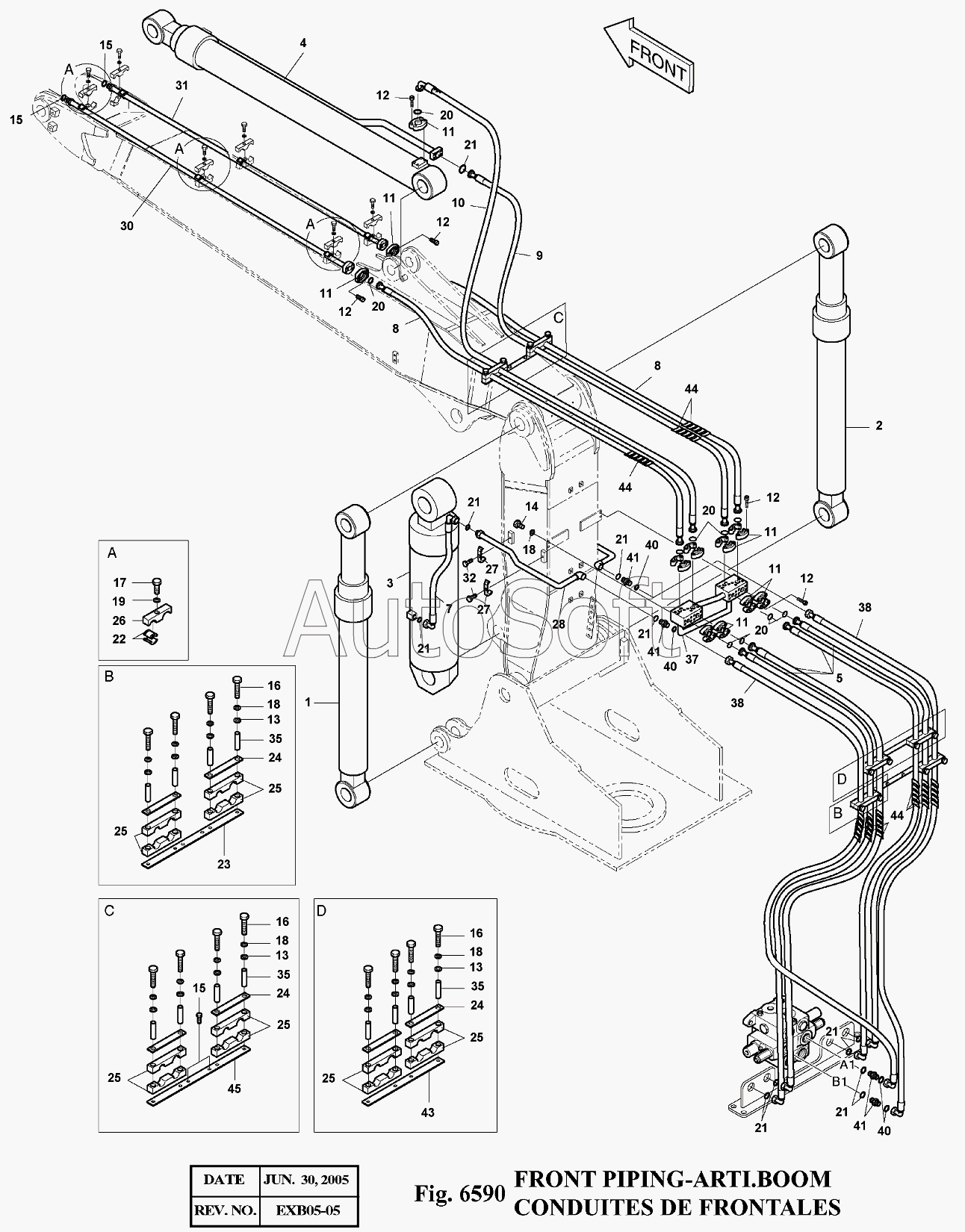

Каталог запасных частей к технике: Doosan Экскаватор SOLAR 175LC-V (2010). 6590 Трубопроводы
1
2
3
4
5
7
8
8
9
10
11
11
11
11
11
11
12
12
12
12
12
13
13
13
14
15
15
15
16
16
16
17
18
18
18
18
19
20
20
20
20
21
21
21
21
21
21
21
21
22
23
24
24
24
25
25
25
25
25
25
26
27
27
28
30
31
32
35
35
35
37
38
38
40
40
40
41
41
41
43
44
44
44
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 400-00947A | 4***A | FRONT PIPING | |
| 1 | 4***8 | CYLINDER;BOOM(L.H) | |
| 10 | D***9 | HOSE 3/4"-2650L | |
| 11 | 2***9 | FLANGE | |
| 12 | S***6 | BOLT;SOCKET M10X1.5X30 | |
| 13 | S***3 | WASHER;PLAIN | |
| 14 | S***3 | BOLT M10X1.5X22 | |
| 15 | 2***4 | BOLT M10X1.5X25 | |
| 16 | S***3 | BOLT M10X1.5X85 | |
| 17 | S***6 | BOLT M16X2.0X60 | |
| 18 | S***3 | WASHER;SPRING M10 | |
| 19 | S***3 | WASHER;SPRING | |
| 2 | 4***9 | CYLINDER;BOOM(R.H) | |
| 20 | 2***2 | O-RING | |
| 21 | S***1 | O-RING | |
| 22 | 2***A | RUBBER | |
| 23 | 6***3 | PLATE | |
| 24 | 2***9 | PLATE | |
| 25 | 1***7 | CLAMP;RUBBER | |
| 26 | 1***1 | CLAMP | |
| 27 | 2***2 | CLAMP | |
| 28 | 1***A | PIPE | |
| 3 | 4***6 | CYLINDER;ARTI. | |
| 30 | 1***A | PIPE;BUCKET(L) | |
| 31 | 1***A | PIPE;BUCKET(R) | |
| 32 | S***3 | BOLT M12X1.75X50 | |
| 35 | 2***7 | PIPE | |
| 37 | 4***B | BLOCK | |
| 38 | D***8 | HOSE UNF1 3/16-2000L | |
| 4 | 4***A | CYLINDER;ARM | |
| 40 | S***1 | O-RING | |
| 41 | 2***1 | ADAPTER | |
| 43 | 6***8 | PLATE | |
| 44 | 2***6 | PROTECTOR;HOSE-1200L | |
| 45 | 6***0 | PLATE | |
| 5 | D***5 | HOSE 3/4"-UNF1 3/16-2250L | |
| 7 | D***5 | HOSE 3/4"-500L | |
| 8 | D***6 | HOSE 3/4"-2700L | |
| 9 | D***8 | HOSE 3/4"-2700L |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
