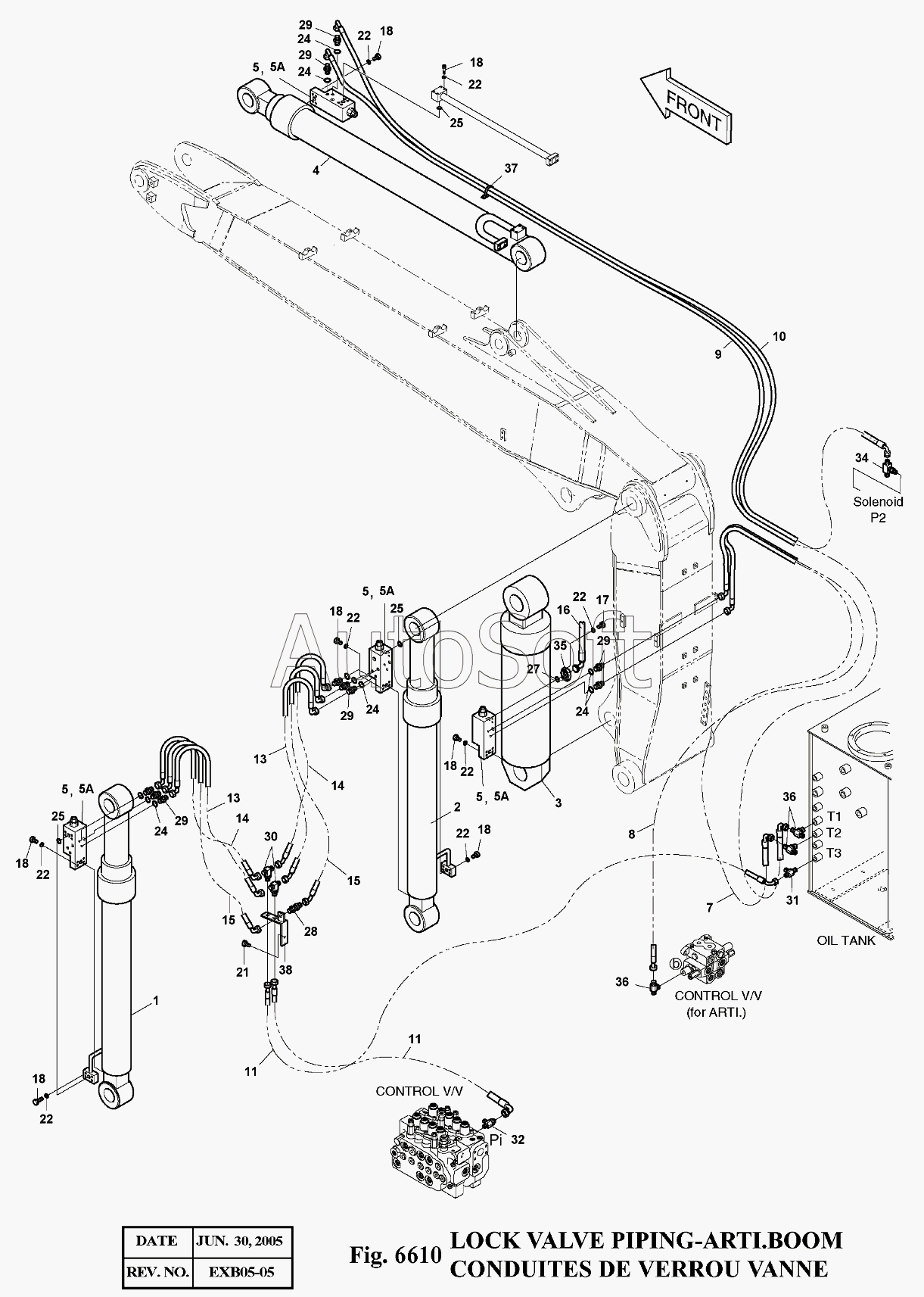

Каталог запасных частей к технике: Doosan Экскаватор SOLAR 175LC-V (2010). 6610 Трубопроводы
1
2
3
4
5
5
5
5
7
8
9
10
11
11
13
13
14
14
15
15
16
17
18
18
18
18
18
18
18
21
22
22
22
22
22
22
22
22
24
24
24
24
24
25
25
25
27
28
29
29
29
29
29
30
31
32
34
35
36
36
37
38
501
501
501
501
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 400-00836 | 4***6 | LOCK VALVE PIPING | |
| 1 | 4***0 | CYLINDER;BOOM(L.H) | |
| 10 | D***4 | HOSE PF1/4-7100L | |
| 11 | 2***4 | HOSE PF3/8-1800L | |
| 13 | D***1 | HOSE PF1/4-850L | |
| 14 | 2***5 | HOSE PF1/4-700L | |
| 15 | 2***7 | HOSE PF1/4-750L | |
| 16 | 2***7 | HOSE PF3/4-630L | |
| 17 | S***6 | BOLT M10X1.5X35 | |
| 18 | S***6 | BOLT M10X1.5X50 | |
| 2 | 4***1 | CYLINDER;BOOM(R.H) | |
| 21 | S***3 | BOLT M12X1.75X80 | |
| 22 | S***3 | WASHER;SPRING M10 | |
| 24 | S***1 | O-RING | |
| 25 | S***1 | O-RING | |
| 27 | 2***2 | O-RING | |
| 28 | 1***0 | ADAPTER PF1/4-PF1/4 | |
| 29 | 2***4 | ADAPTER;S PFO-PF1/4 | |
| 3 | 4***4 | CYLINDER;ARTIBOOM | |
| 30 | 1***8 | TEE | |
| 31 | 2***6 | TEE | |
| 32 | 2***5 | TEE | |
| 34 | 2***3 | TEE | |
| 35 | 2***0 | FLANGE;SPLIT | |
| 36 | 2***1 | TEE | |
| 37 | 2***2 | CLIP;BAND | |
| 38 | 1***2 | BRACKET | |
| 4 | 4***2 | CYLINDER;ARM | |
| 5 | 4***A | VALVE;LOCK | |
| 501 | K***8 | SEAL KIT | |
| 7 | D***5 | HOSE PF1/4-4300L | |
| 8 | 2***4 | HOSE PF1/4-3800L | |
| 9 | D***6 | HOSE PF1/4-6600L |
