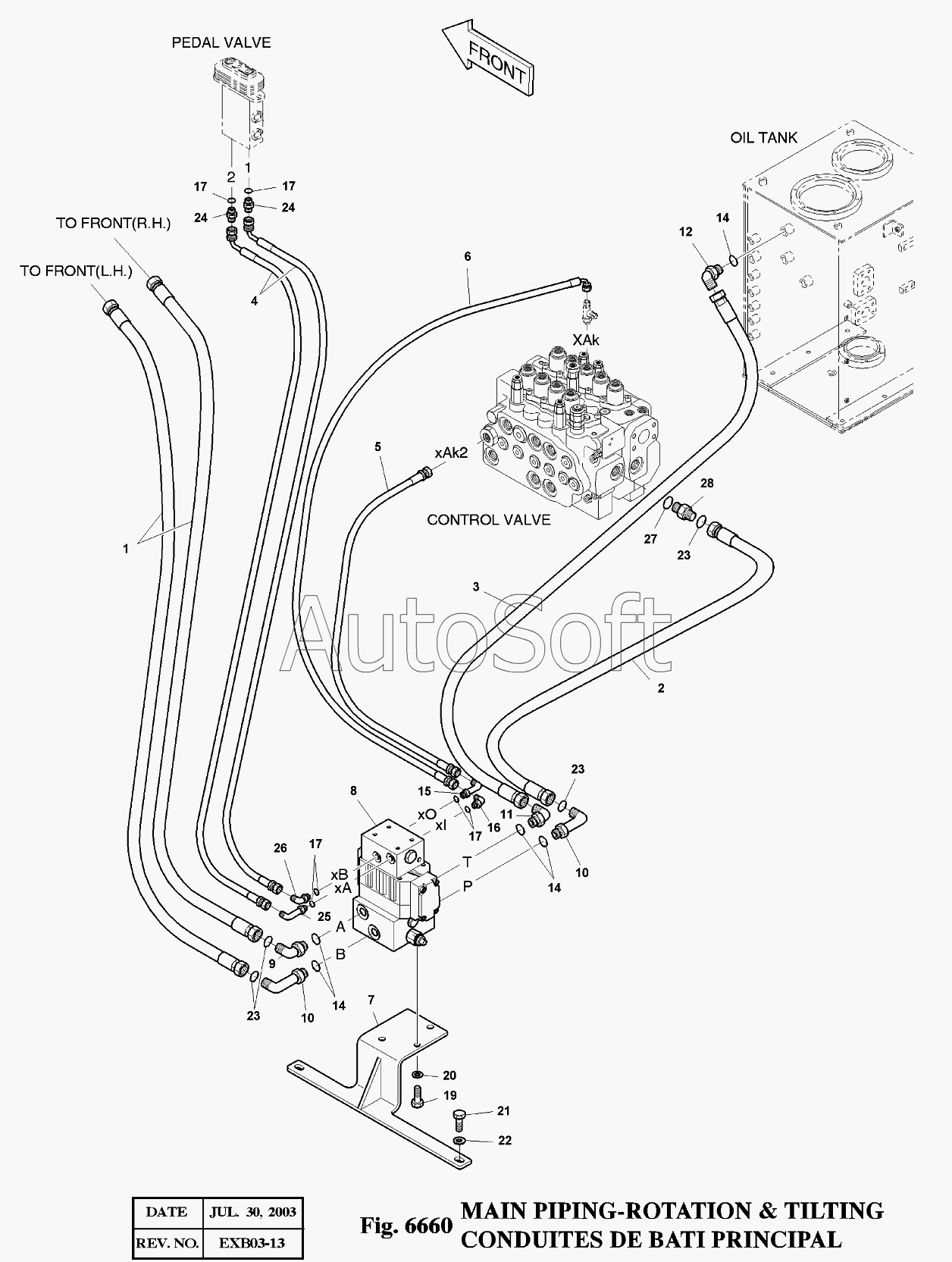

Каталог запасных частей к технике: Doosan Экскаватор SOLAR 175LC-V (2010). 6660 Трубопроводы
1
1
2
2
3
4
5
6
7
8
9
10
10
11
12
14
14
14
15
16
17
17
17
17
19
20
21
22
23
23
23
24
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 400-01282 | 4***2 | MAIN PIPING-ROTATION & TILTING | |
| 1 | D***2 | HOSE ORS1/2-3100L | |
| 10 | 2***1 | ELBOW | |
| 11 | 2***2 | ELBOW | |
| 12 | 2***3 | ELBOW | |
| 14 | S***1 | O-RING | |
| 15 | 2***6 | ELBOW | |
| 16 | 2***4 | ELBOW | |
| 17 | S***1 | O-RING | |
| 19 | S***3 | BOLT M12X1.75X25 | |
| 2 | D***2 | HOSE ORS1/2-1800L | |
| 20 | S***3 | WASHER;SPRING M10 | |
| 21 | S***3 | BOLT M12X1.75X35 | |
| 22 | 2***0 | WASHER;PLAIN | |
| 23 | S***1 | O-RING | |
| 24 | 2***9 | ADAPTER | |
| 25 | D***3 | ELBOW;LONG | |
| 26 | 2***3 | ELBOW | |
| 27 | S***1 | O-RING | |
| 28 | 2***2 | ADAPTER | |
| 3 | 2***8 | HOSE PF1/2-2200L | |
| 4 | 2***6 | HOSE PF3/8-2900L | |
| 5 | 2***5 | HOSE PF1/4-1900L | |
| 6 | 2***9 | HOSE PF1/4-2000L | |
| 7 | 1***6 | BRACKET | |
| 8 | 4***C | VALVE;OPTION | |
| 9 | 2***3 | ELBOW |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
