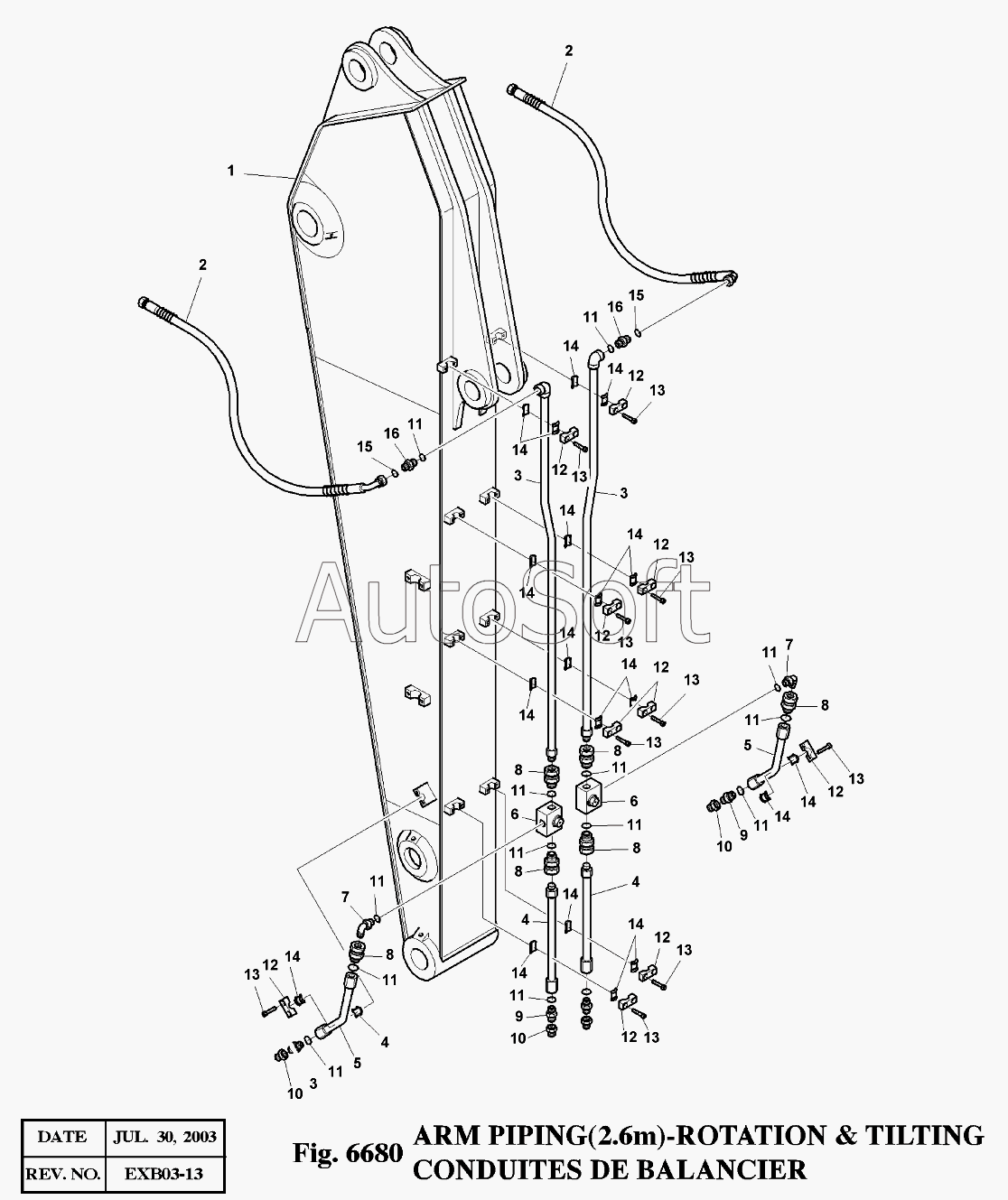

Каталог запасных частей к технике: Doosan Экскаватор SOLAR 175LC-V (2010). 6680 Трубопроводы
1
2
2
3
3
3
4
4
4
5
5
6
6
7
7
8
8
8
8
8
8
9
9
10
10
10
11
11
11
11
11
11
11
11
11
11
11
11
11
12
12
12
12
12
12
12
12
12
13
13
13
13
13
13
13
13
13
13
14
14
14
14
14
14
14
14
14
14
14
14
14
14
14
15
15
16
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 400-00758A | 4***A | ARM PIPING-ROTATING & TILTING | |
| 1 | 7***1 | ARM;WELDMENT | |
| 10 | 2***3 | PLUG | |
| 11 | S***1 | O-RING | |
| 12 | 1***A | CLAMP | |
| 13 | S***6 | BOLT;SOCKET M10X1.5X25 | |
| 14 | 1***3 | RUBBER | |
| 15 | S***1 | O-RING | |
| 16 | 2***3 | ADAPTER | |
| 2 | D***7 | HOSE ORS1/2-1150L | |
| 3 | 1***3 | PIPE;ARM | |
| 4 | 1***A | PIPE;TILTING | |
| 5 | 1***A | PIPE;ROTATING | |
| 6 | 4***7 | VALVE;SWITCH | |
| 7 | 2***2 | ELBOW | |
| 8 | 1***1 | ADAPTER;UNION | |
| 9 | 2***6 | ADAPTER |
