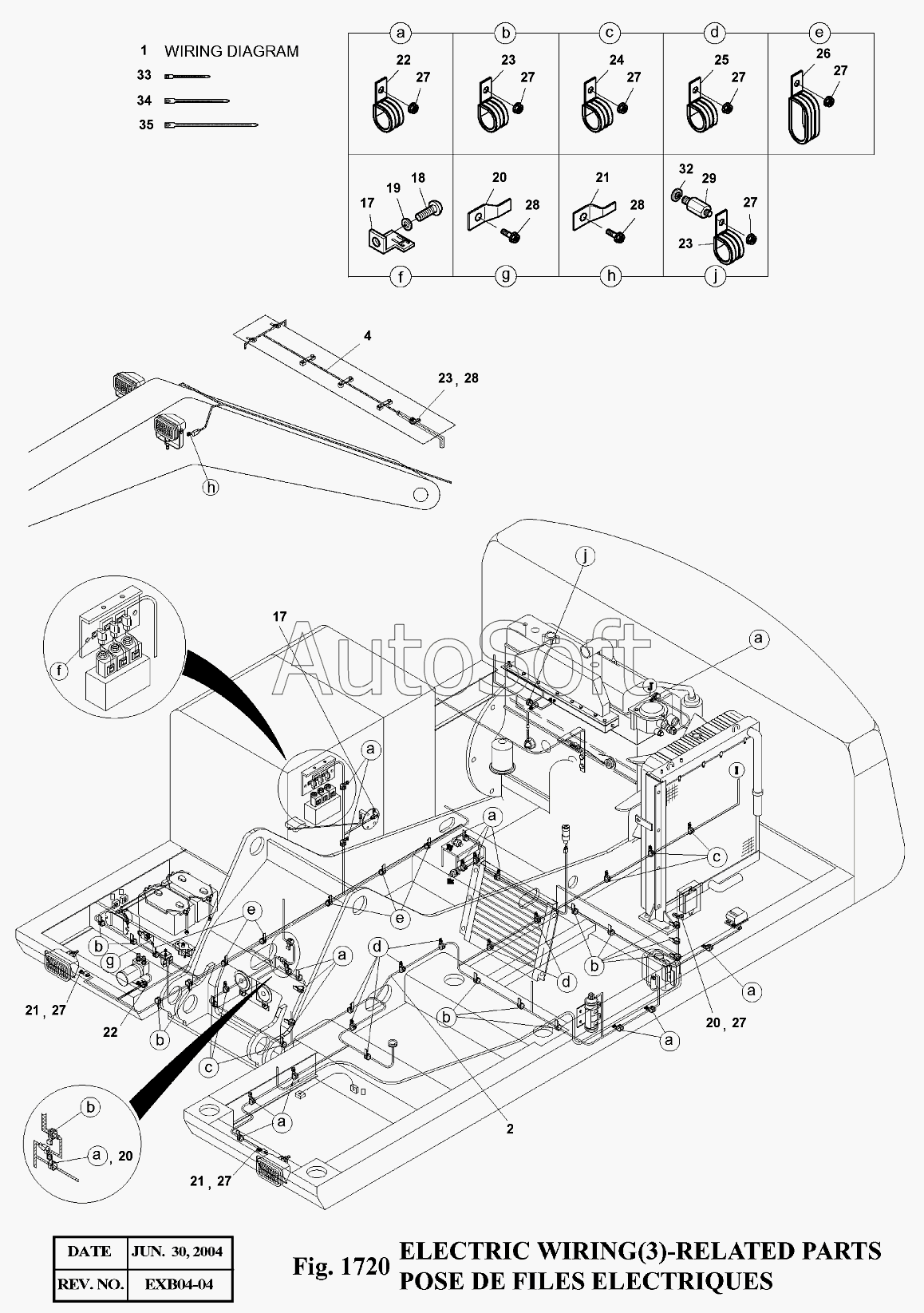

Каталог запасных частей к технике: Doosan Экскаватор SOLAR 175LC-V (2010). 1720 Жгуты проводов
1
1
2
4
17
17
18
19
20
20
20
21
21
21
22
22
23
23
23
24
25
26
27
27
27
27
27
27
27
27
27
28
28
28
29
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 500-00215 | 5***5 | ELECTRIC WIRING(3) | |
| 1 | 5***4 | WIRING DIAGRAM | |
| 1 | 5***A | WIRING DIAGRAM | |
| 17 | 2***0 | BRACKET;HOUSING | |
| 18 | S***3 | SCREW M6X1.0X12 | |
| 19 | S***3 | WASHER;SPRING M6 | |
| 2 | 5***A | HARNESS;MAIN | |
| 20 | 2***0 | BRACKET;HOUSING W15 | |
| 201 | 2***7 | DIODE ASS'Y 3A | |
| 202 | 5***A | DIODE ASS'Y 3A | |
| 21 | 2***1 | BRACKET;HOUSING W9 | |
| 22 | 2***1 | CLIP D12/M8 | |
| 23 | 1***2 | CLIP D14/M8 | |
| 24 | 1***3 | CLIP D20/M8 | |
| 25 | 1***4 | CLIP D26/M8 | |
| 26 | 1***1 | CLIP 2-D20/M8 | |
| 27 | 2***5 | NUT M8X1.25 | |
| 28 | 1***6 | BOLT M8X1.25X12 | |
| 29 | 2***7 | BOLT;STUD M8X1.25X20/M8 | |
| 32 | S***3 | WASHER;SPRING | |
| 33 | 2***1 | CLIP;BAND (146L) | |
| 34 | 2***2 | CLIP;BAND (200L) | |
| 35 | 2***3 | CLIP;BAND (280L) | |
| 4 | 5***3 | HARNESS;WORKING LAMP |
