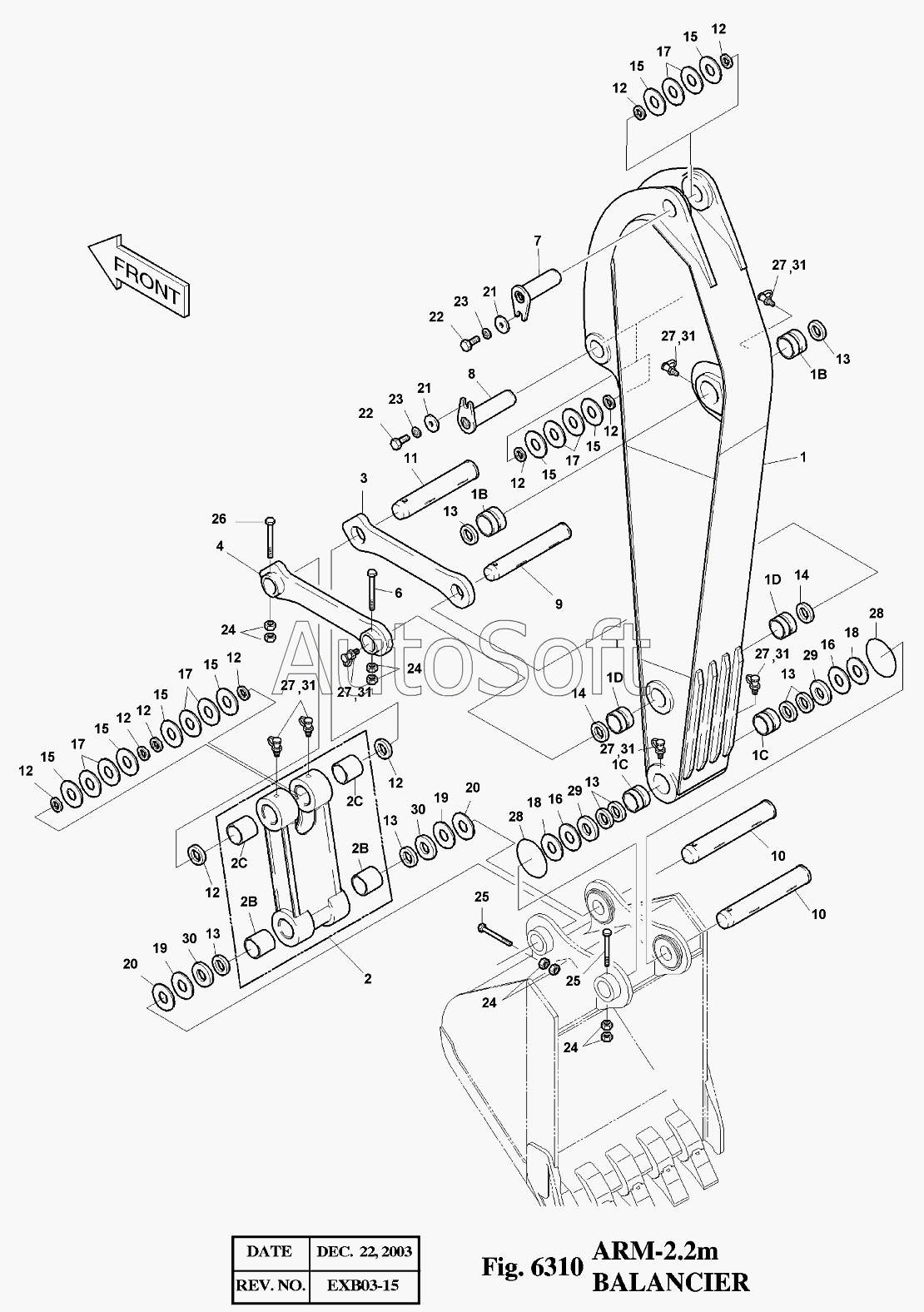

Каталог запасных частей к технике: Doosan Экскаватор SOLAR 175LC-V (2010). 6310 Рукоять
1
2
3
4
6
7
8
9
10
10
11
12
12
12
12
12
12
12
12
12
12
13
13
13
13
13
13
14
14
15
15
15
15
15
15
15
15
16
16
17
17
17
17
18
18
19
19
20
20
21
21
22
22
23
23
24
24
24
24
25
25
26
27
27
27
27
27
27
28
28
29
29
29
29
30
30
30
30
31
31
31
31
31
31
102
102
103
103
104
104
202
202
203
203
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 701-00033 | 7***3 | ARM ASS'Y | |
| 1 | 7***E | ARM SUB ASS'Y-2.2m | |
| 10 | 2***C | PIN | |
| 102 | 2***A | BUSHING | |
| 103 | 1***4 | BUSHING | |
| 104 | 2***A | BUSHING | |
| 11 | 2***A | PIN | |
| 12 | 2***4 | SEAL;DUST | |
| 13 | 2***4 | SEAL;DUST | |
| 14 | 2***3 | SEAL;DUST | |
| 15 | 2***9 | SHIM | |
| 16 | 2***0 | SHIM | |
| 17 | 2***7 | SHIM | |
| 18 | 2***8 | SHIM | |
| 19 | 2***5 | SHIM | |
| 2 | 2***A | LINK ASS'Y | |
| 20 | 2***4 | SHIM | |
| 202 | 2***B | BUSHING | |
| 203 | 2***A | BUSHING | |
| 21 | 2***6 | STOPPER | |
| 22 | S***6 | BOLT M16X2.0X35 | |
| 23 | S***3 | WASHER;SPRING | |
| 24 | S***3 | NUT | |
| 25 | S***6 | BOLT M16X2.0X140 | |
| 26 | S***6 | BOLT M16X2.0X130 | |
| 27 | S***1 | NIPPLE;GREASE | |
| 28 | 1***5 | O-RING | |
| 29 | 2***A | SPACER | |
| 29 | 2***B | SPACER | |
| 3 | 2***A | LINK(R.H) | |
| 30 | 2***A | SPACER | |
| 30 | 2***B | SPACER | |
| 31 | 1***0 | CAP;GREASE NIPPLE | |
| 4 | 2***B | LINK(L.H) | |
| 6 | S***6 | BOLT M16X2.0X115 | |
| 7 | 2***3 | PIN | |
| 8 | 2***1 | PIN | |
| 9 | 2***A | PIN |
