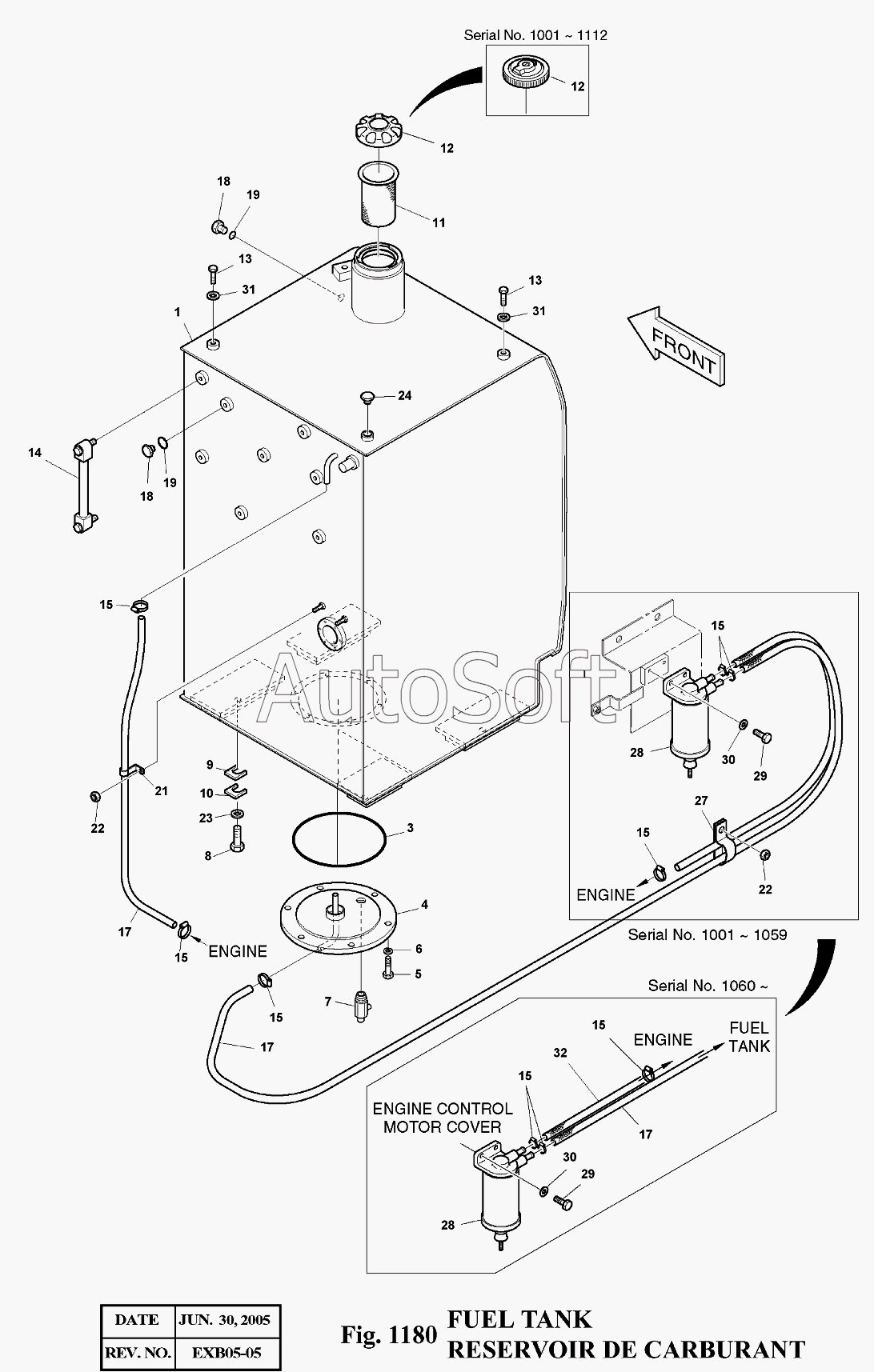

Каталог запасных частей к технике: Doosan Экскаватор SOLAR 175LC-V (2010). 1180 Топливный бак
1
1
3
4
5
6
7
7
8
8
9
10
11
11
12
12
12
12
12
12
12
12
13
13
14
15
15
15
15
15
15
15
17
17
17
17
17
17
18
18
19
19
21
22
22
22
22
23
24
27
28
28
28
28
29
29
30
30
31
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 470-00126 | 4***6 | FUEL TANK ASS'Y | |
| 1 | 4***5 | TANK;FUEL | |
| 1 | 4***A | TANK;FUEL | |
| 10 | 2***4 | SHIM D20X1.6T | |
| 11 | 2***6 | FILTER;FUEL | |
| 11 | 4***5 | FILTER;FUEL | |
| 12 | 1***A | CAP;FUEL | |
| 12 | 1***8 | CAP;FUEL | |
| 12 | 2***8 | CAP;FUEL | |
| 12 | K***6 | CAP;FUEL | |
| 13 | 2***2 | PLUG PT1/4 | |
| 14 | 2***6 | GAUGE;LEVEL | |
| 15 | S***2 | CLAMP;HOSE | |
| 17 | 2***5 | HOSE;FUEL 2100L | |
| 17 | 2***6 | HOSE;FUEL 3500L | |
| 18 | 2***7 | PLUG PF1/2 | |
| 19 | S***1 | O-RING | |
| 21 | 2***2 | CLIP D18 | |
| 22 | 2***5 | NUT M8X1.25 | |
| 22 | 2***5 | NUT M8X1.25 | |
| 23 | 2***A | WASHER;HARD | |
| 24 | S***3 | BOLT M12X1.75X16 | |
| 27 | 1***1 | CLIP 2-D20/M8 | |
| 28 | 4***2 | SEPERATOR;WATER | |
| 28 | 4***A | SEPERATOR;WATER | |
| 29 | S***3 | BOLT M8X1.25X20 | |
| 3 | S***0 | O-RING | |
| 30 | S***3 | WASHER;PLAIN M8 | |
| 31 | S***1 | O-RING | |
| 32 | 2***5 | HOSE;FUEL 2100L | |
| 4 | 4***3 | COVER | |
| 5 | S***3 | BOLT M10X1.5X25 | |
| 6 | S***3 | WASHER;SPRING M10 | |
| 7 | 1***7 | COCK | |
| 7 | 1***A | COCK | |
| 8 | S***6 | BOLT M16X2.0X35 | |
| 8 | S***6 | BOLT M16X2.0X40 | |
| 9 | 2***3 | SHIM D20X0.8T |
