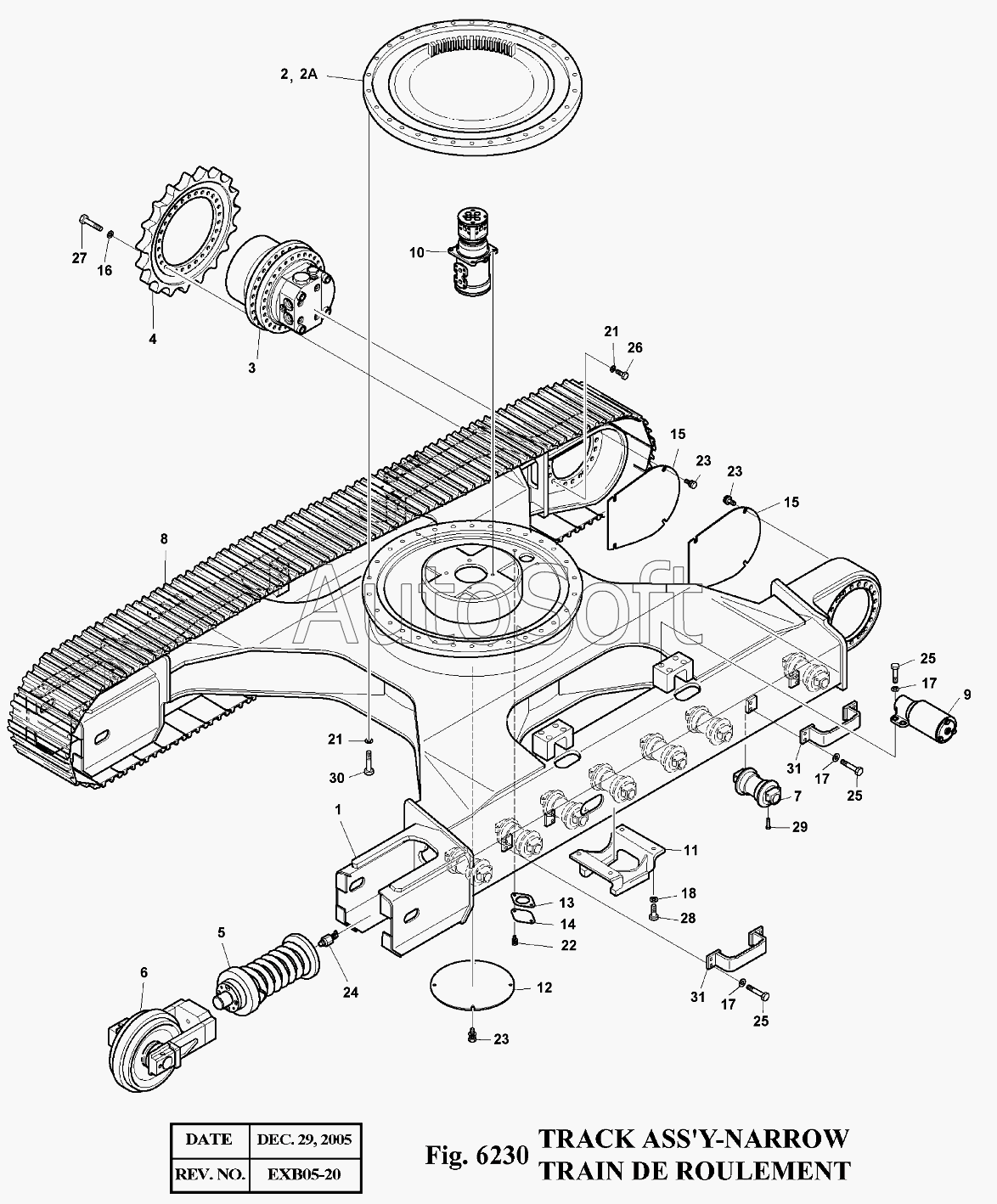

Каталог запасных частей к технике: Doosan Экскаватор SOLAR 175LC-V (2010). 6230 Тележка гусеничная
1
1
2
3
3
4
4
5
5
6
7
8
9
10
11
12
13
14
15
15
16
17
17
17
18
21
21
22
23
23
23
24
25
25
25
26
26
27
27
28
28
29
29
30
30
31
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 604-00047A | 6***A | TRACK ASS'Y-NARROW 2.5m | |
| 604-00047B | 6***B | TRACK ASS'Y-NARROW 2.5m | |
| 1 | 6***A | FRAME;TRACK | |
| 1 | 6***B | FRAME;TRACK | |
| 10 | 2***3 | CENTER JOINT | |
| 11 | 2***B | GUARD;LINK | |
| 12 | 2***8 | COVER | |
| 13 | 2***2 | COVER | |
| 14 | 2***A | PACKING | |
| 15 | 6***6 | COVER | |
| 16 | 2***A | WASHER;HARD | |
| 17 | S***3 | WASHER;SPRING M10 | |
| 18 | S***3 | WASHER;SPRING | |
| 2 | 1***C | BEARING;SWING | |
| 21 | 2***A | WASHER;HARD | |
| 22 | 2***1 | BOLT;SET M10X1.5X20 | |
| 23 | 2***2 | BOLT;SET M10X1.5X25 | |
| 24 | 2***A | VALVE;GREASE | |
| 25 | S***3 | BOLT M12X1.75X35 | |
| 26 | 1***A | BOLT M16X2.0X45 | |
| 26 | 1***B | BOLT M16X2.0X45 | |
| 27 | S***1 | BOLT M16X2.0X65 | |
| 27 | S***6 | BOLT M16X2.0X65 | |
| 28 | S***1 | BOLT M16X1.5X40 | |
| 28 | S***6 | BOLT M16X1.5X40 | |
| 29 | S***1 | BOLT M16X1.5X90 | |
| 29 | S***6 | BOLT M16X1.5X90 | |
| 3 | 4***4 | TRAVEL DEVICE | |
| 3 | 4***A | TRAVEL DEVICE | |
| 30 | S***1 | BOLT M20X1.5X70 | |
| 30 | S***6 | BOLT M20X1.5X70 | |
| 31 | 2***6 | BRACKET(510mm) | |
| 4 | 2***C | SPROCKET | |
| 4 | 2***E | SPROCKET | |
| 5 | 2***6 | TRACK SPRING ASS'Y | |
| 5 | K***7 | TRACK SPRING ASS'Y | |
| 6 | 2***6 | IDLER ASS'Y | |
| 7 | 2***A | LOWER ROLLER ASS'Y | |
| 8 | 2***1 | TRACK SHOE ASS'Y(510G) | |
| 9 | 2***2 | UPPER ROLLER ASS'Y |
