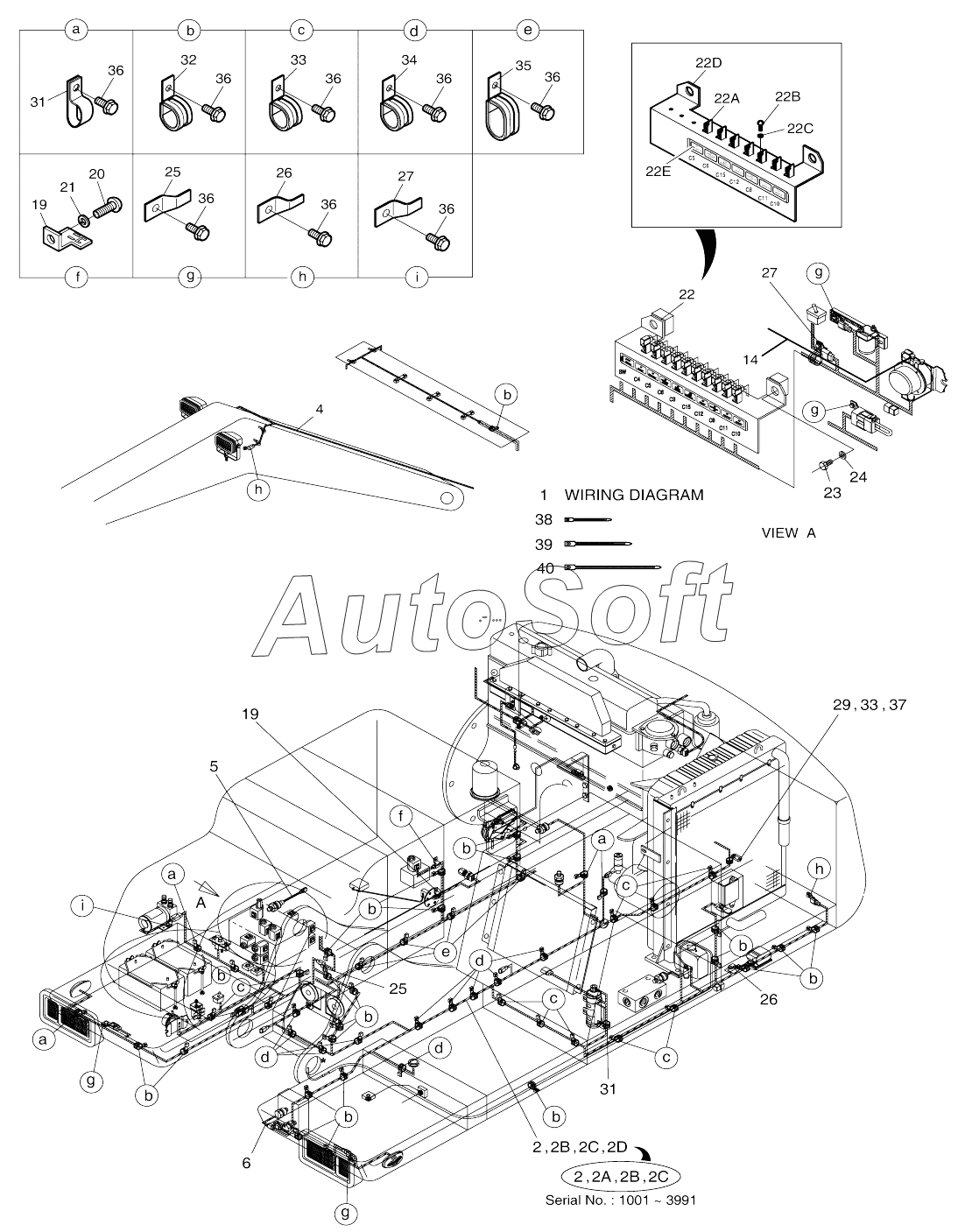

Каталог запасных частей к технике: Doosan SOLAR 210W-V (2017). ELECTRIC WIRING (3)-RELATED
500-00163C
300619-01017
1
1
1
1
1
1
1
1
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2A
2B
2B
2B
2B
2B
2B
2C
2C
2D
4
5
6
14
19
19
20
21
22
22
22A
22B
22C
22D
22E
23
24
25
25
26
26
27
27
29
31
31
32
33
33
34
35
36
36
36
36
36
36
36
36
37
38
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 300619-01017 | 3***7 | Electric assy | |
| 500-00163C | 5***C | Electric parts | |
| 1 | 5***A | Wiring diagram | |
| 1 | 5***B | Wiring diagram | |
| 1 | 5***C | Wiring diagram | |
| 1 | 5***G | Wiring diagram | |
| 14 | 2***0 | Cable, batt ry-starter | |
| 19 | 2***0 | BRACKET;HOUSING | |
| 2 | 3***8 | Harness, main | |
| 2 | 3***A | Harness, main | |
| 2 | 3***B | Harness, main | |
| 2 | 5***A | Harness, main | |
| 2 | 5***B | Harness, main | |
| 2 | 5***C | Harness, main | |
| 2 | 5***E | Harness, main | |
| 20 | S***3 | SCREW M6X1.0X12 | |
| 21 | S***3 | WASHER;SPRING M6 | |
| 22 | 1***8 | Bracket assy, housing | |
| 22 | 1***A | Bracket assy, housing | |
| 22A | 2***0 | BRACKET;HOUSING | |
| 22B | S***3 | SCREW M6X1.0X12 | |
| 22C | S***3 | WASHER;SPRING M6 | |
| 22D | 2***6 | Plate | |
| 22E | 2***B | Plate, name | |
| 23 | S***3 | BOLT M10X1.5X16 | |
| 24 | S***3 | WASHER;SPRING M10 | |
| 25 | 2***0 | BRACKET;HOUSING W15 | |
| 26 | 2***1 | BRACKET;HOUSING W9 | |
| 27 | 1***4 | Bracket | |
| 29 | 2***7 | BOLT;STUD M8X1.25X20/M8 | |
| 2A | 5***A | DIODE ASS'Y 3A | |
| 2B | 2***7 | DIODE ASS'Y 3A | |
| 2B | 2***7 | DIODE ASS'Y 3A | |
| 2B | 2***7 | DIODE ASS'Y 3A | |
| 2C | 5***2 | Diode assy | |
| 2D | 3***4 | Diode, array, zener | |
| 31 | 2***1 | CLIP D12/M8 | |
| 32 | 1***2 | CLIP D14/M8 | |
| 33 | 1***3 | CLIP D20/M8 | |
| 34 | 1***4 | CLIP D26/M8 | |
| 35 | 1***1 | CLIP 2-D20/M8 | |
| 36 | 1***6 | BOLT M8X1.25X12 | |
| 37 | S***3 | WASHER;SPRING | |
| 38 | 2***1 | CLIP;BAND (146L) | |
| 39 | 2***2 | CLIP;BAND (200L) | |
| 4 | 5***3 | HARNESS;WORKING LAMP | |
| 40 | 2***3 | CLIP;BAND (280L) | |
| 5 | 5***2 | Harness, t/m press. Switch | |
| 6 | 5***7 | Harness |
