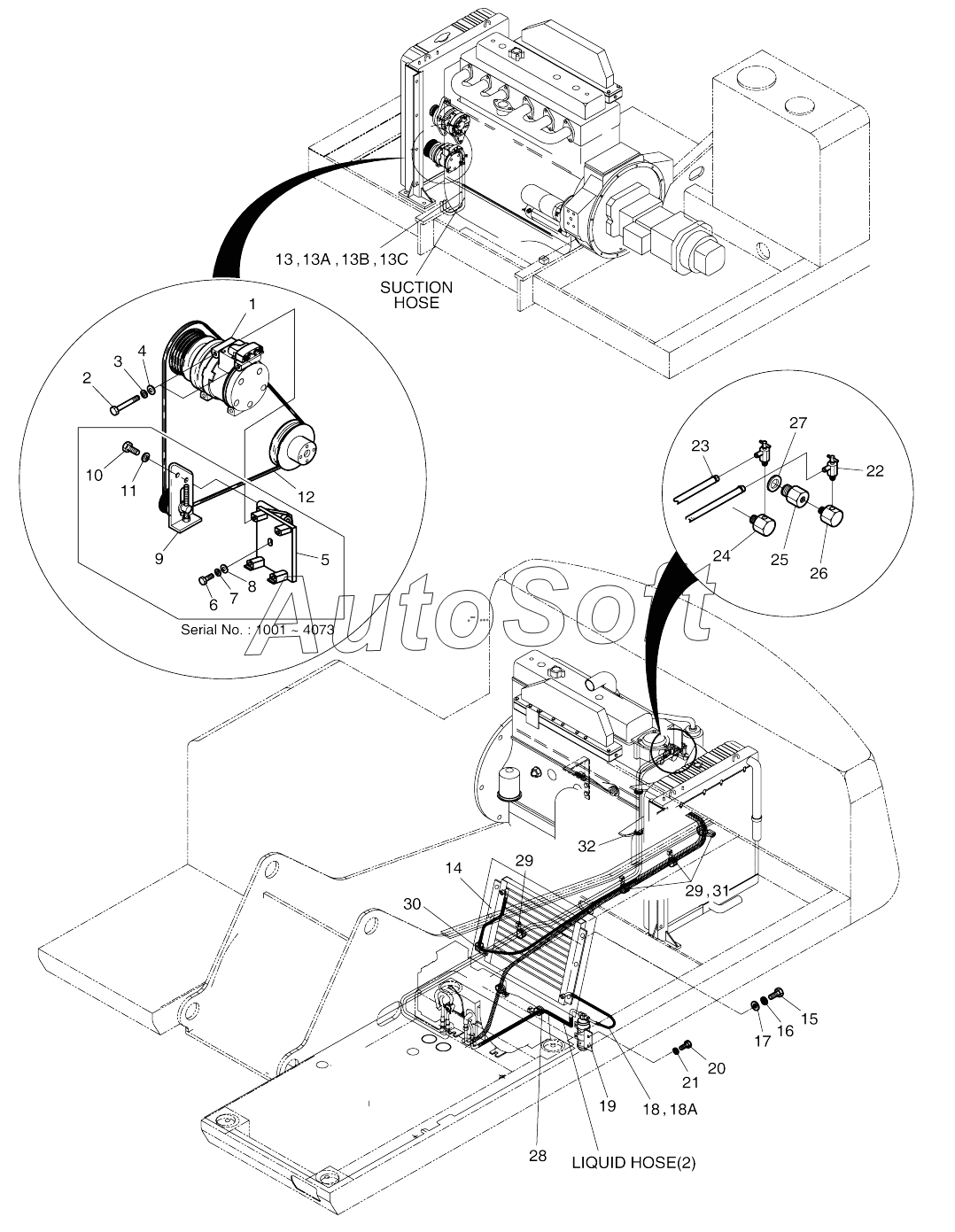

Каталог запасных частей к технике: Doosan SOLAR 210W-V (2017). COOLER AND HEATER
23
15
16
17
18
18A
19
19
20
21
22
22
14
24
25
25
26
27
28
29
29
30
31
32
8
440213-00034
440213-00034A
1
1
2
3
4
5
5
6
7
920-00114A
9
10
11
12
12
13
13A
13B
13C
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 440213-00034 | 4***4 | Ventilation assy, chassis | |
| 440213-00034A | 4***A | Ventilation assy, chassis | |
| 920-00114A | 9***A | Ventilation assy, chassis | |
| 1 | 2***B | COMPRESSOR | |
| 1 | 4***0 | Compressor | |
| 10 | S***3 | BOLT M10X1.25X115 | |
| 11 | S***3 | WASHER;SPRING M10 | |
| 12 | 2***0 | V-BELT;COMPRESSOR | |
| 12 | 2***1 | V-belt | |
| 13 | 2***6 | HOSE;DISCHARGE 2585L | |
| 13A | 2***9 | O-RING(COMP) | |
| 13B | 2***8 | O-ring | |
| 13C | 1***8 | CAP;CHECK PORT(H) | |
| 14 | 2***4 | CONDENSER ASS'Y | |
| 14 | 4***2 | Condenser assy | |
| 15 | S***3 | BOLT M10X1.5X25 | |
| 16 | S***3 | WASHER;SPRING M10 | |
| 17 | S***3 | WASHER;PLAIN | |
| 18 | 2***2 | HOSE;LIQUID(1) | |
| 18A | 2***0 | O-RING | |
| 19 | 2***A | RECEIVER DRIER | |
| 19 | 3***3 | Dryer, receiver | |
| 2 | S***3 | BOLT M8X1.25X90 | |
| 20 | S***3 | BOLT M8X1.25X16 | |
| 21 | S***3 | WASHER;SPRING | |
| 22 | 2***3 | VALVE | |
| 22 | 4***4 | Cock, drain | |
| 23 | S***6 | CLAMP;HOSE | |
| 24 | 2***9 | ADAPTER | |
| 25 | 2***A | ADAPTER | |
| 25 | 4***8 | Adapter | |
| 26 | 2***A | ADAPTER | |
| 27 | S***1 | SEAL;COPPER | |
| 28 | 1***3 | CLIP D20/M8 | |
| 29 | 1***1 | CLIP 2-D20/M8 | |
| 3 | S***3 | WASHER;SPRING | |
| 30 | 2***4 | CLAMP | |
| 31 | 1***6 | BOLT M8X1.25X12 | |
| 32 | 2***3 | CLIP;BAND (280L) | |
| 4 | S***3 | WASHER;PLAIN M8 | |
| 5 | 2***B | BRACKET;COMPRESSOR | |
| 5 | 2***C | Bracket, compressor | |
| 6 | S***3 | BOLT M10X1.25X28 | |
| 7 | S***3 | WASHER;SPRING M10 | |
| 8 | S***3 | WASHER;PLAIN | |
| 9 | 2***6 | PULLEY ASS'Y;IDLE 4PK |
