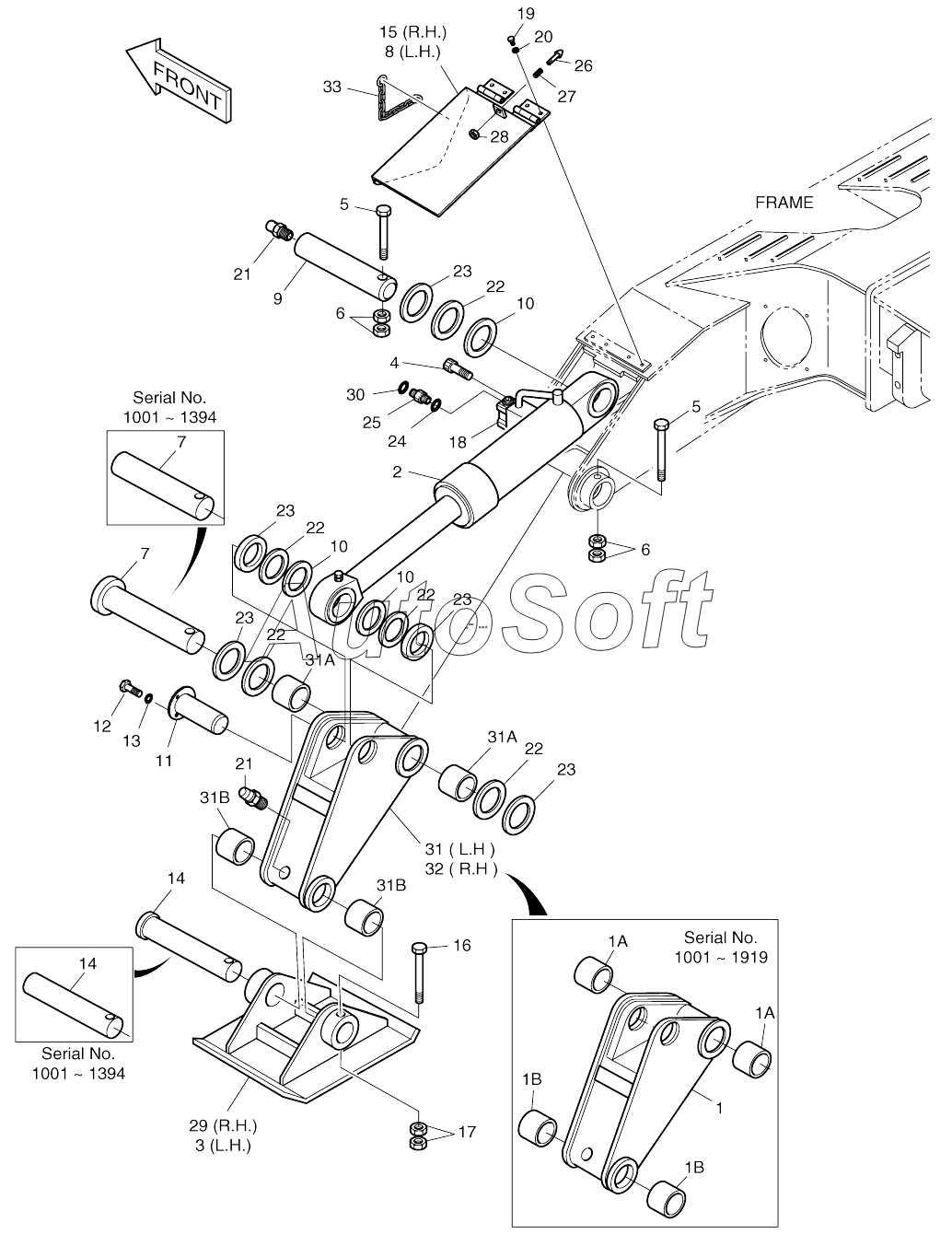

Каталог запасных частей к технике: Doosan SOLAR 210W-V (2017). OUTRIGGER-STABILIZER
27
14
14
15
16
17
18
19
20
21
21
22
22
22
22
22
23
23
23
23
23
24
25
26
14
14
28
29
29
29
30
31
31A
31A
31B
31B
32
32A
32B
33
6
6
1
1
1A
1A
1A
1A
1B
1B
1B
1B
2
3
3
3
4
5
5
626-00039A
626-00039A
7
7
7
7
7
7
8
9
9
10
10
10
11
11
12
13
14
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 626-00039A | 6***A | Outrigger assy | |
| 1 | 2***A | Leg, outrigger | |
| 1 | 2***B | Leg, outrigger | |
| 10 | 2***5 | Seal, dust | |
| 11 | 1***8 | Pin | |
| 11 | 2***B | Pin | |
| 12 | S***3 | BOLT M12X1.75X30 | |
| 13 | S***3 | WASHER;SPRING M10 | |
| 14 | 1***9 | Pin | |
| 14 | 2***A | Pin | |
| 14 | 2***B | Pin | |
| 15 | 6***7 | Cover | |
| 16 | S***6 | BOLT M16X2.0X120 | |
| 17 | S***3 | NUT | |
| 18 | 2***B | Valve, pilot check | |
| 19 | S***3 | BOLT M10X1.5X14 | |
| 1A | 1***2 | Bush | |
| 1A | 2***6 | Bush | |
| 1B | 1***3 | Bush | |
| 1B | 2***9 | Bushing | |
| 2 | 2***5 | Cylinder, outrigger | |
| 20 | S***3 | WASHER;SPRING M10 | |
| 21 | S***1 | NIPPLE;GREASE | |
| 22 | 2***4 | Shim | |
| 23 | 2***1 | Shim | |
| 24 | S***1 | O-RING | |
| 25 | 2***3 | ADAPTER | |
| 26 | 1***5 | Stopper | |
| 27 | 1***5 | Spring, coil | |
| 28 | S***3 | NUT M12 | |
| 29 | 2***1 | Foot, stabilizer | |
| 29 | 2***A | Foot, stabilizer | |
| 29 | 2***B | Foot, stabilizer | |
| 3 | 2***2 | Foot, stabilizer | |
| 3 | 2***A | Foot, stabilizer | |
| 3 | 2***B | Foot, stabilizer | |
| 30 | S***1 | O-RING | |
| 31 | K***3 | Leg, outrigger | |
| 31A | 1***2 | Bush | |
| 31B | 1***3 | Bush | |
| 32 | K***4 | Leg, outrigger | |
| 32A | 1***2 | Bush | |
| 32B | 1***3 | Bush | |
| 33 | K***A | Chain | |
| 4 | S***6 | Bolt | |
| 5 | S***6 | Bolt | |
| 6 | S***3 | Nut | |
| 7 | 1***6 | Pin | |
| 7 | 2***A | Pin | |
| 7 | 2***B | Pin | |
| 8 | 6***6 | Cover | |
| 9 | 1***7 | Pin | |
| 9 | 2***9 | Pin |
