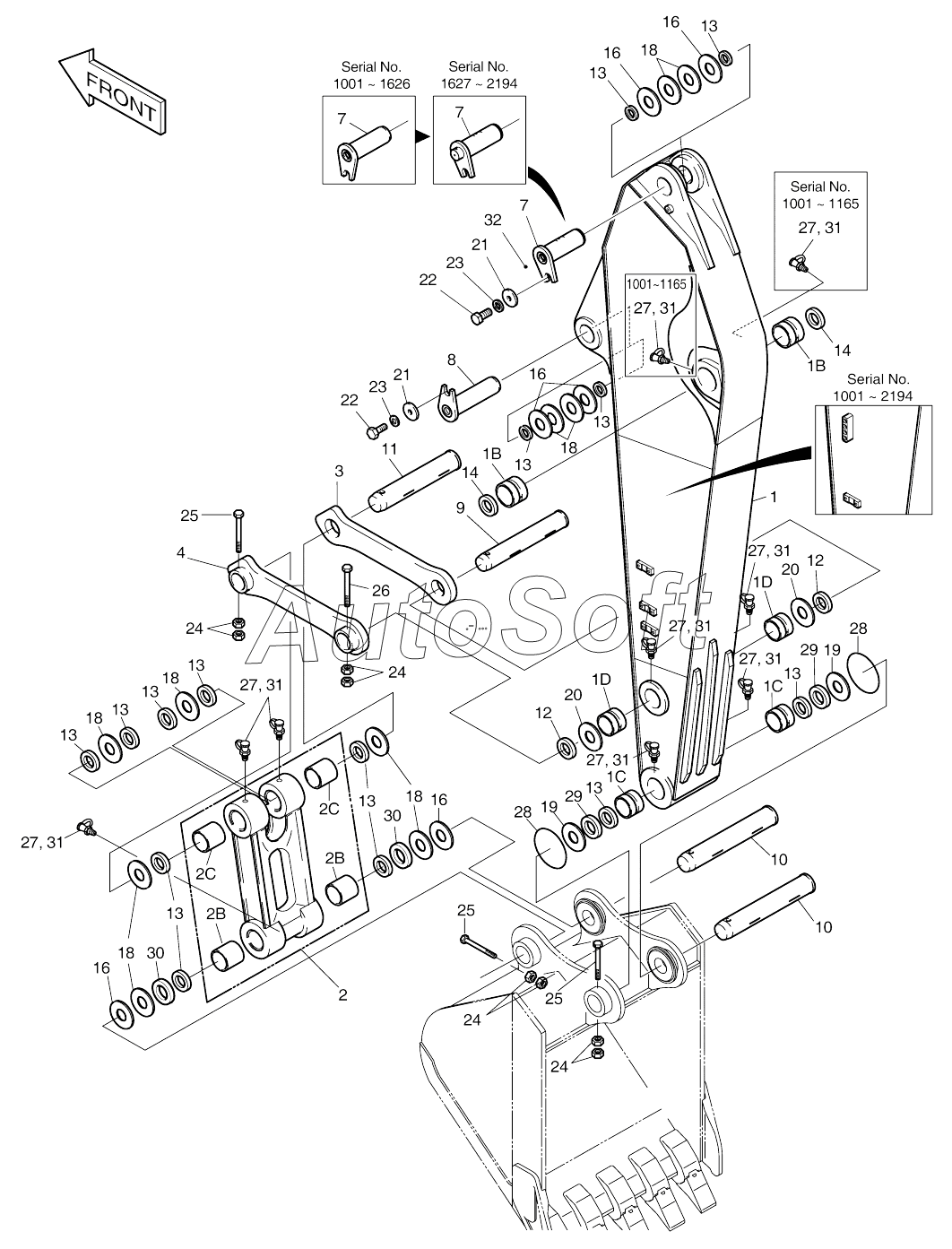

Каталог запасных частей к технике: Doosan SOLAR 210W-V (2017). ARM-2.9m
2701-1417A
2701-1417A
2701-1417A
2701-1417A
701-00532B
701-00532B
701-00532B
701-00532B
230201-00397
230201-00397
230201-00397
230201-00397
1
1
1
1
1
1
1B
1B
1C
1C
1D
1D
2
2B
2B
2C
2C
3
4
7
7
7
7
7
7
7
7
7
7
7
7
8
8
8
8
9
9
10
10
10
10
11
11
12
12
13
13
13
13
13
13
13
13
13
13
13
13
14
14
16
16
16
16
16
18
18
18
18
18
18
19
19
20
20
21
21
22
22
23
23
24
24
24
24
25
25
25
26
27
27
27
27
27
27
27
27
27
27
27
27
27
27
27
27
28
28
29
29
29
29
30
30
30
30
31
31
31
31
31
31
31
31
31
31
31
31
31
31
31
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 230201-00397 | 2***7 | Arm assy | |
| 2701-1417A | 2***A | Arm assy | |
| 701-00532B | 7***B | Arm assy | |
| 1 | 2***N | Arm sub assy | |
| 1 | 7***A | Arm sub assy | |
| 1 | 7***B | Arm sub assy | |
| 1 | 7***C | Arm sub assy | |
| 1 | 7***E | Arm sub assy | |
| 1 | 7***F | Arm sub assy | |
| 10 | 1***2 | Pin | |
| 10 | 2***C | PIN | |
| 11 | 1***2 | Pin | |
| 11 | 2***B | Pin | |
| 12 | 2***4 | SEAL;DUST | |
| 13 | 2***4 | SEAL;DUST | |
| 14 | 2***6 | Seal, dust | |
| 16 | 2***8 | Shim | |
| 18 | 2***3 | SHIM | |
| 19 | 2***5 | SHIM | |
| 1B | 2***A | Bushing | |
| 1C | 1***4 | BUSHING | |
| 1D | 2***A | Bushing | |
| 2 | 2***G | Link assy, push | |
| 20 | 2***2 | Shim | |
| 21 | 2***6 | STOPPER | |
| 22 | S***6 | BOLT M16X2.0X35 | |
| 23 | S***3 | WASHER;SPRING | |
| 24 | S***3 | NUT | |
| 25 | S***6 | BOLT M16X2.0X140 | |
| 26 | S***6 | BOLT M16X2.0X130 | |
| 27 | S***1 | NIPPLE;GREASE | |
| 27 | S***1 | NIPPLE;GREASE | |
| 28 | 1***5 | O-RING | |
| 29 | 2***A | SPACER | |
| 29 | 2***B | SPACER | |
| 2B | 2***B | BUSHING | |
| 2C | 2***A | Bushing | |
| 3 | 2***B | Link, guide | |
| 30 | 2***A | SPACER | |
| 30 | 2***B | SPACER | |
| 31 | 1***0 | CAP;GREASE NIPPLE | |
| 31 | 1***0 | CAP;GREASE NIPPLE | |
| 32 | 2***1 | Plug | |
| 4 | 2***B | Link, guide | |
| 7 | 1***2 | Pin | |
| 7 | 2***C | Pin | |
| 7 | 2***C | Pin | |
| 7 | K***8 | Pin | |
| 8 | 1***6 | Pin | |
| 8 | 2***C | Pin | |
| 8 | 2***C | Pin | |
| 8 | K***0 | Pin | |
| 9 | 1***1 | Pin | |
| 9 | 2***B | Pin |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
