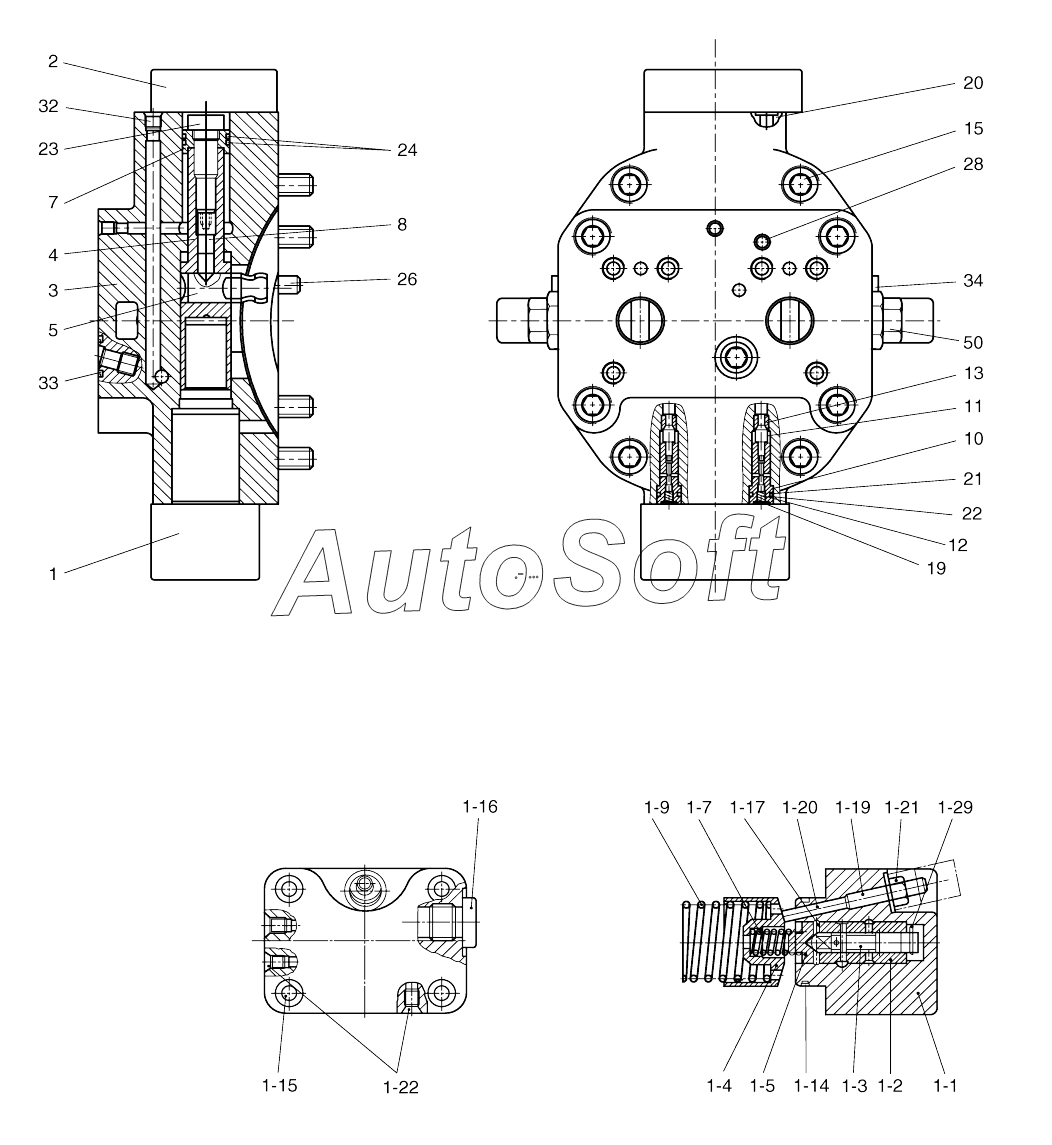

Каталог запасных частей к технике: Doosan SOLAR 210W-V (2017). CONTROL PARTS-TRAVEL MOTOR (1042-2131)
26
5
7
8
10
11
12
13
15
19
20
21
22
23
24
4
28
32
33
34
34
34
50
50
50
50-1
50-1
50-2
50-2
1-9
02086565
02067689
1
1
1
1-1
1-1
1-1
1-2
1-3
1-4
1-5
1-7
02067689
1-14
1-15
1-16
1-17
1-19
1-20
1-21
1-22
1-29
2
2
2
3
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 02067689 | 0***9 | Control group | |
| 02067689 | 0***9 | Control group | |
| 02086565 | 0***5 | Control group | |
| 1 | 0***4 | Control part | |
| 1 | 0***4 | Control part | |
| 1 | 0***8 | Control part | |
| 1-1 | 0***6 | Housing, control | |
| 1-1 | 0***5 | Housing, control | |
| 1-1 | 0***5 | Housing, control | |
| 1-14 | 0***0 | O-ring | |
| 1-15 | 0***4 | Screw, socket head | |
| 1-16 | 0***0 | Screw, locking | |
| 1-17 | 0***1 | Ring, retaining | |
| 1-19 | 0***7 | Pin, threaded | |
| 1-2 | 0***8 | Bush, control | |
| 1-20 | 0***5 | Pin, cylinder | |
| 1-21 | 0***5 | NUT;SEAL LOCK | |
| 1-22 | 0***7 | PIN;DOUBLE BREAK-OFF | |
| 1-29 | 0***2 | Disc, retaining | |
| 1-3 | 0***6 | Piston, control | |
| 1-4 | 0***9 | Bushing, adjucting | |
| 1-5 | 0***9 | Collar, spring | |
| 1-7 | 0***9 | Spring, pressure | |
| 1-9 | 0***7 | Spring, pressure | |
| 10 | 0***4 | Guide, valve | |
| 11 | 0***2 | Bolt | |
| 12 | 0***8 | Screw, throttle | |
| 13 | 0***6 | Bush | |
| 15 | 0***1 | Screw, socket head | |
| 19 | 0***6 | O-ring | |
| 2 | 0***8 | Stroke limiter, hydraulic | |
| 2 | 0***8 | Stroke limiter, hydraulic | |
| 2 | 0***6 | Stroke limiter, hydraulic | |
| 20 | 0***7 | O-ring | |
| 21 | 0***7 | O-ring | |
| 22 | 0***2 | Ring, back up | |
| 23 | 0***7 | Screw, socket head | |
| 24 | 0***5 | Ring, square | |
| 26 | 0***2 | Pin, cylinder | |
| 28 | 0***8 | PIN;DOUBLE BREAK-OFF | |
| 3 | 0***3 | Plate, port | |
| 32 | 0***9 | PIN;DOUBLE BREAK-OFF | |
| 33 | 0***8 | O-ring | |
| 34 | 0***1 | Screw, locking | |
| 34 | 0***0 | Screw, locking | |
| 34 | 0***0 | Screw, locking | |
| 4 | 0***6 | Piston, positioning | |
| 5 | 0***1 | Trunnion, positioning | |
| 50 | 0***1 | Valve, relief | |
| 50 | 0***1 | Valve, relief | |
| 50 | 0***8 | Valve, relief | |
| 50-1 | 0***0 | Kit, seal | |
| 50-1 | 0***0 | Kit, seal | |
| 50-2 | 0***7 | Cap | |
| 50-2 | 0***7 | Cap | |
| 7 | 0***3 | Piston | |
| 8 | 0***6 | Pin, threaded |
