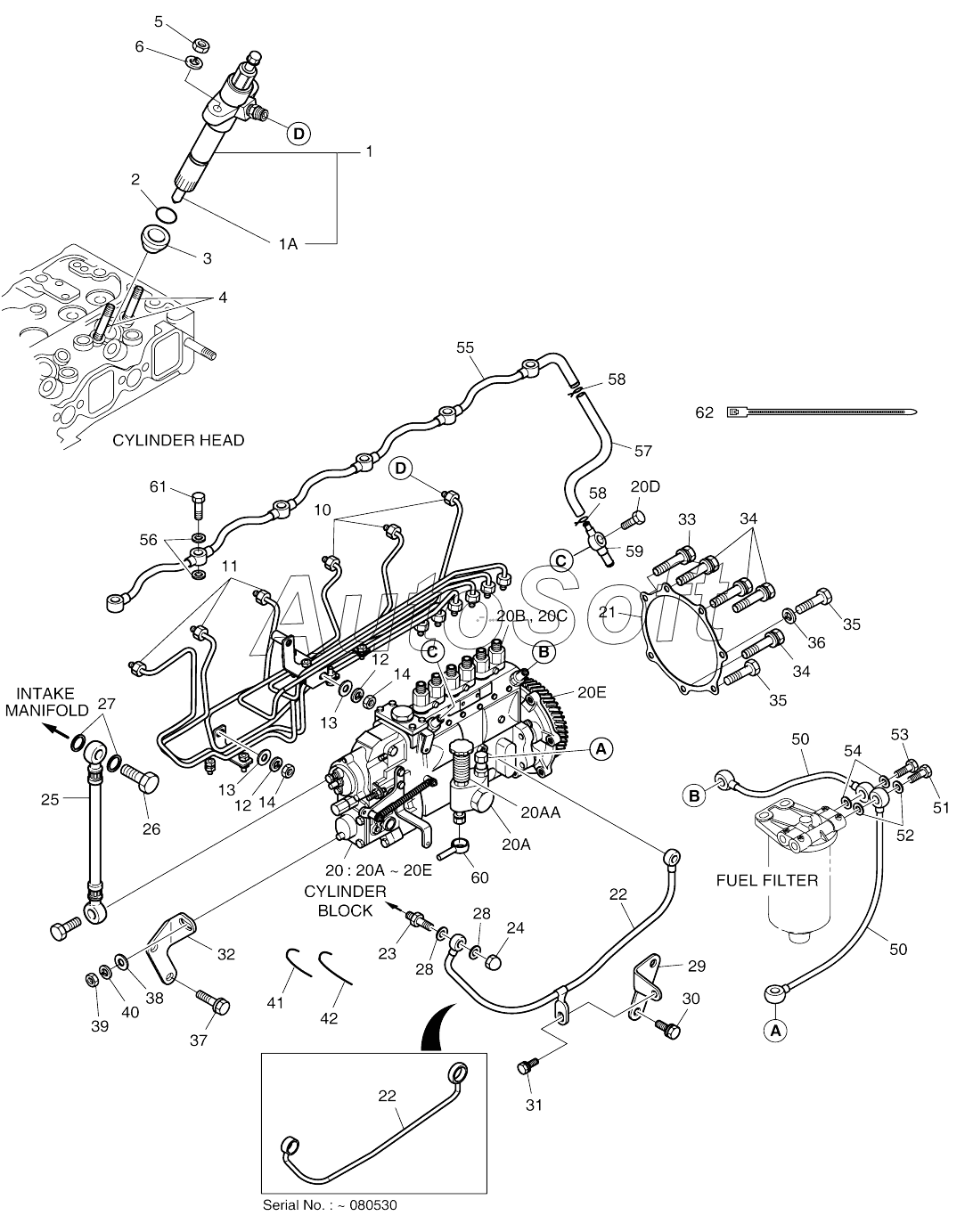

Каталог запасных частей к технике: Doosan SOLAR 210W-V (2017). FUEL SYSTEM
32
40
39
38
37
36
35
35
34
34
33
41
31
30
29
28
28
27
26
25
24
55
62
61
60
59
58
58
57
56
56
23
54
53
52
51
50
50
50
50
42
3
11
11
10
10
10
6
5
4
11
3
3
2
1A
1A
1
1
20A
22
22
22
22
21
20E
20D
20C
20B
20AA
1
20
20
20
20
14
14
13
13
12
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***1 | NOZZLE HOLDER ASS'Y | |
| 1 | 6***A | Nozzle holder assy | |
| 1 | 6***B | Nozzle holder assy | |
| 10 | 6***5 | Pressure pipe assy | |
| 10 | 6***8 | PRESSURE PIPE ASS'Y | |
| 10 | 6***2 | Pressure pipe assy | |
| 11 | 6***6 | Pressure pipe assy | |
| 11 | 6***9 | PRESSURE PIPE ASS'Y | |
| 11 | 6***3 | Pressure pipe assy | |
| 12 | 0***7 | Washer | |
| 13 | 0***1 | Washer | |
| 14 | 0***4 | Nut | |
| 1A | 6***1 | NOZZLE | |
| 1A | 6***2 | Nozzle | |
| 2 | 6***0 | RING;SEAL | |
| 20 | 4***9 | Pump assy, injection | |
| 20 | 6***5 | Pump, injection | |
| 20 | 6***A | PUMP;INJECTION | |
| 20 | 6***B | Pump, injection | |
| 20A | 1***A | Pump, feed | |
| 20AA | 4***4 | Hand priming pump | |
| 20B | 1***0 | PLUNGER | |
| 20C | 1***0 | VALVE;DELIVERY | |
| 20D | 1***0 | VALVE;OVERFLOW | |
| 20E | 1***0 | Coupling | |
| 21 | 6***1 | GASKET;INJECTION PUMP | |
| 22 | 6***0 | PIPE;OIL | |
| 22 | 6***8 | Pipe, oil | |
| 23 | 6***1 | UNION;HOLLOW | |
| 24 | 0***4 | NUT;CAP | |
| 25 | 6***A | HOSE;AIR | |
| 26 | 6***B | SCREW;HOLLOW | |
| 27 | 0***4 | RING;SEAL | |
| 28 | 0***4 | RING;SEAL | |
| 29 | 6***4 | Bracket | |
| 3 | 6***B | Ring, seal | |
| 3 | 6***B | Ring, seal | |
| 3 | 6***1 | RING;SEAL | |
| 30 | 0***3 | BOLT ASS'Y M10X1.25X20 | |
| 31 | 0***2 | Bolt | |
| 32 | 6***C | BRACKET;REAR | |
| 33 | 0***2 | Bolt | |
| 34 | 0***4 | BOLT ASS'Y M8X65 | |
| 35 | 0***8 | BOLT;HEXM8X85 | |
| 36 | 0***7 | Washer | |
| 37 | 0***3 | BOLT ASS'Y M10X1.25X20 | |
| 38 | 0***2 | Washer | |
| 39 | 0***5 | NUT M10X1.25 | |
| 4 | 6***9 | BOLT;STUD | |
| 40 | 0***8 | Washer | |
| 41 | 6***1 | WIRE;SEAL | |
| 42 | 6***2 | WIRE;SEAL | |
| 5 | 0***4 | Nut | |
| 50 | 6***0 | HOSE;FUEL | |
| 50 | 6***0 | Hose, fuel | |
| 51 | 0***4 | Screw | |
| 52 | 6***3 | Ring | |
| 53 | 0***4 | Screw | |
| 54 | 6***3 | Ring | |
| 55 | 6***4 | PIPE;FUEL | |
| 56 | 0***2 | Ring | |
| 56 | 6***1 | Ring, seal | |
| 57 | 6***6 | HOSE;RUBBER | |
| 58 | 6***9 | CLIP | |
| 59 | 6***5 | PIPE;FUEL(RETURN) | |
| 6 | 0***7 | Washer | |
| 60 | 6***2 | PIPE;FUEL | |
| 61 | 6***B | SCREW;HOLLOW | |
| 62 | 6***2 | CABLE TIA |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
